Daikin R32 Split Serie Installationsanleitung Seite 12

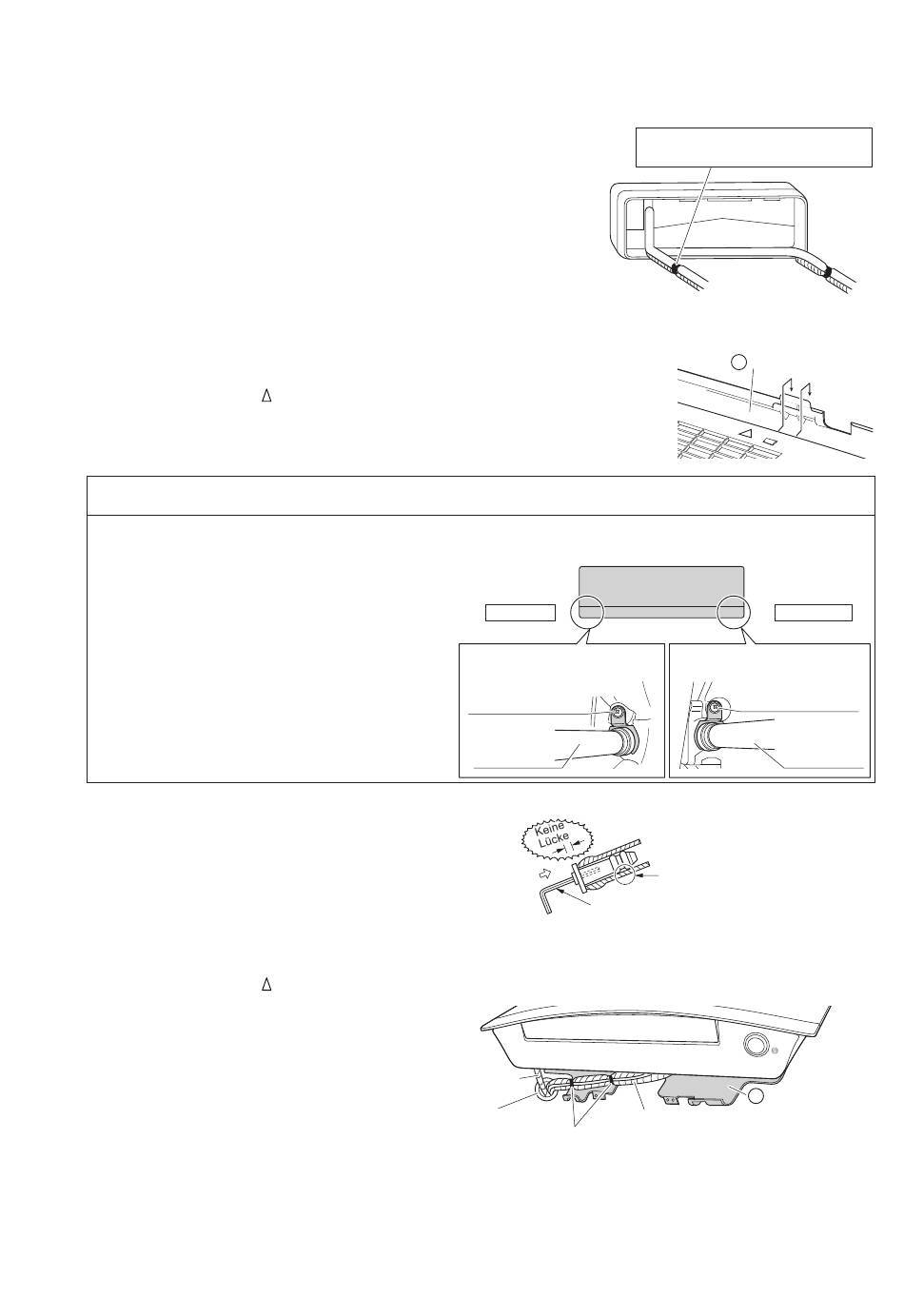

Installation des Innengeräts
4.
Verlegen von Rohren, Schläuchen und Kabeln
• Das empfohlene Installationsverfahren ist die Verlegung der Rohrleitungen
an der Rückseite.
• Informationen zum Anschluss der Rohre unten oder an der Seite
finden Sie unter "5. Anschluss der Rohre unten oder an der Seite"
auf Seite 10.
4-1. Anschluss der Rohre hinten rechts
1) Befestigen Sie den Ablaufschlauch mit Klebeband an der Unterseite
der Kältemittelleitungen.
2) Umwickeln Sie das Kabel zur Verbindung der Geräte, die
Kältemittelleitungen und den Ablaufschlauch mit Isolierband und
verbinden Sie sie so miteinander.
3) Führen Sie das Kabel zur Verbindung der Geräte, den Ablaufschlauch und die
Kältemittelleitungen durch die Wandöffnung und bringen Sie dann das
Innengerät mittels der
Haken der Montageplatte an.
4-2. Anschluss der Rohre hinten links
Austauschen des Ablaufstutzens und des Ablaufschlauchs
Austausch an der linken Seite
1) Entfernen Sie die
Isolations-Befestigungsschraube an der
rechten Seite und entfernen Sie dann
den Ablaufschlauch.
2) Entfernen Sie den Ablaufstutzen an der linken
Seite und bringen Sie ihn an der rechten
Seite an.
3) Führen Sie den Ablaufschlauch ein und
befestigen Sie ihn mit der beiliegenden
Isolations-Befestigungsschraube. Die
Nichtbeachtung dieser Anweisung kann
zu Wasserleckagen führen.
1) Bringen Sie den Ablaufstutzen und den Ablaufschlauch
wieder an.
2) Befestigen Sie den Ablaufschlauch mit Klebeband an
der Unterseite der Kältemittelleitungen.
3) Achten Sie darauf, den Ablaufschlauch anstelle eines
Ablass-Stutzens am Ablaufanschluss anzuschließen.
4) Biegen Sie die Kältemittelleitung entlang der Rohrverlaufsmarkierung an der Montageplatte.
5) Führen Sie den Ablaufschlauch und die Kältemittelleitungen durch die Wandöffnung und bringen Sie dann das
Innengerät mittels der
6) Ziehen Sie das Kabel zur Verbindung der
Geräte ein.
7) Schließen Sie die Leitungen zur Verbindung
der Geräte an.
8) Binden Sie die Kältemittelleitungen und den
Ablaufschlauch mit Isolierband wie in der
Abbildung rechts gezeigt zusammen (bei
Verlegung des Ablaufschlauchs durch die
Rückwand des Innengeräts).
10
-Markierungen oben am Innengerät als Hilfe an den
-Markierungen oben am Innengerät als Hilfe an den Haken der Montageplatte an.
Abflussschlauch
Diese Öffnung
mit Kitt oder
Dichtmaterial
abdichten.
Anbringungsort des Ablaufschlauchs
Der Ablaufschlauch befindet sich an der Geräterückseite.
Linke Seite
Vorderseite des Geräts
Anbringung an der linken Seite
Isolations-
Befestigungsschraube
Abflussschlauch
Einsetzen des Ablaufstutzens
Sechskantschraubenschlüssel einsetzen (4 mm).
Mit Klebeband
(Vinylband)
befestigen.
Kältemittelleitung und Ablaufschlauch
zusammen mit Vinyl-KIebeband umwickeln.
Verlegung der
Verlegung der
Rohrleitung
Rohrleitung
hinten links
hinten rechts
A Montageplatte
Rechte Seite
Anbringung an der rechten
Seite (werkseitige Einstellung)
Isolations-
Befestigungsschraube
Abflussschlauch
Beim Einsetzen des Ablaufstutzens kein
Schmieröl (Kältemittelöl) auftragen.
Auf den Ablaufstutzen aufgetragenes
Schmieröl führt zu einer Zersetzung des
Ablaufstutzens und somit zu Leckagen.
A Montageplatte
Rund um die Bogenabschnitte der
Kältemittelleitung Isolierband wickeln.
Bei jeder Umwicklung immer mind. die Hälfte
der Bandbreite überlappen.
■
