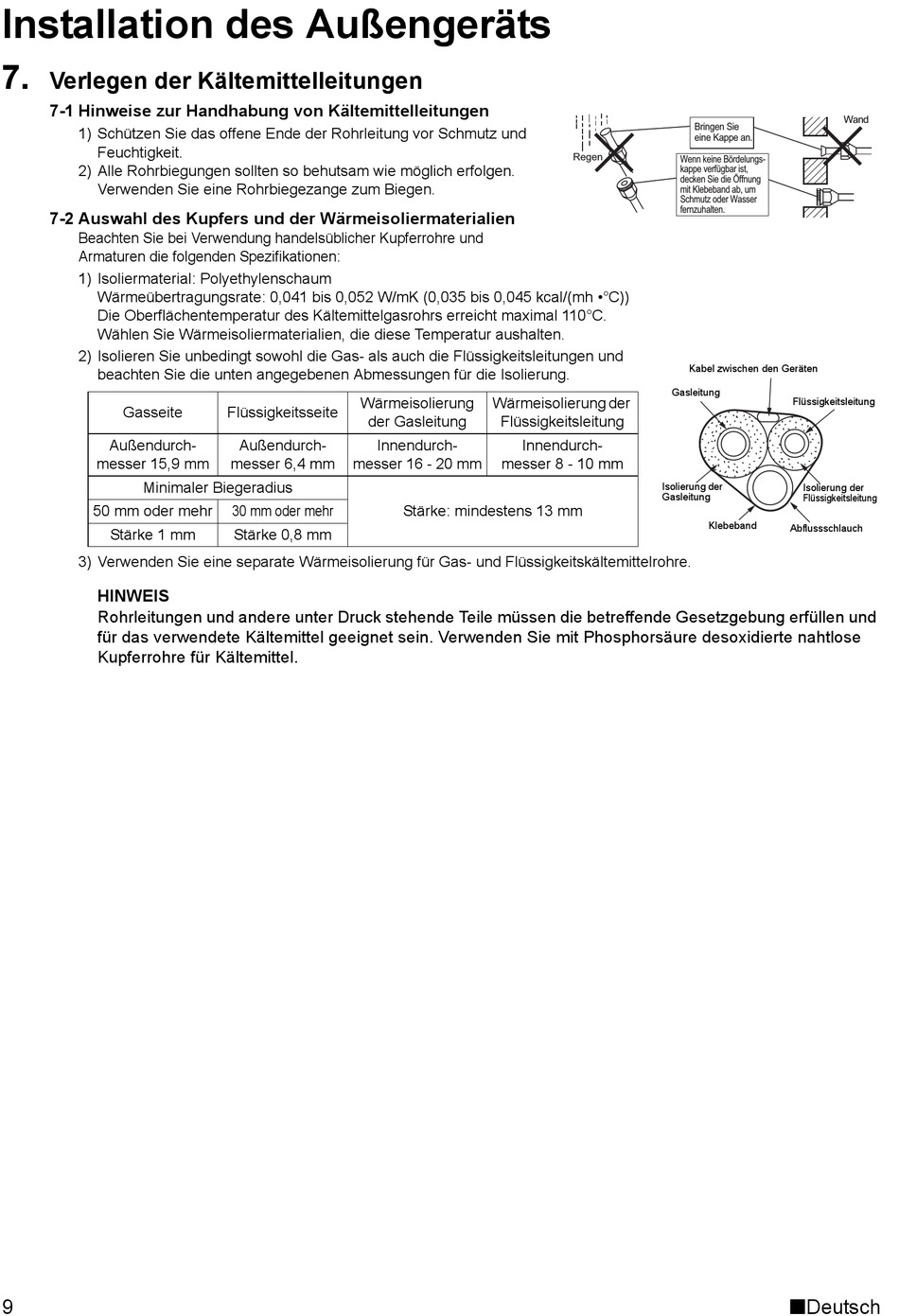

Installation des Außengeräts
7.
Verlegen der Kältemittelleitungen
7-1 Hinweise zur Handhabung von Kältemittelleitungen
1) Schützen Sie das offene Ende der Rohrleitung vor Schmutz und
Feuchtigkeit.
2) Alle Rohrbiegungen sollten so behutsam wie möglich erfolgen.
Verwenden Sie eine Rohrbiegezange zum Biegen.
7-2 Auswahl des Kupfers und der Wärmeisoliermaterialien
Beachten Sie bei Verwendung handelsüblicher Kupferrohre und
Armaturen die folgenden Spezifikationen:
1) Isoliermaterial: Polyethylenschaum
Wärmeübertragungsrate: 0,041 bis 0,052 W/mK (0,035 bis 0,045 kcal/(mh •°C))
Die Oberflächentemperatur des Kältemittelgasrohrs erreicht maximal 110°C.
Wählen Sie Wärmeisoliermaterialien, die diese Temperatur aushalten.
2) Isolieren Sie unbedingt sowohl die Gas- als auch die Flüssigkeitsleitungen und
beachten Sie die unten angegebenen Abmessungen für die Isolierung.
Gasseite
Außendurch-
messer 15,9 mm
Minimaler Biegeradius
50 mm oder mehr
Stärke 1 mm
3) Verwenden Sie eine separate Wärmeisolierung für Gas- und Flüssigkeitskältemittelrohre.
HINWEIS
Rohrleitungen und andere unter Druck stehende Teile müssen die betreffende Gesetzgebung erfüllen und
für das verwendete Kältemittel geeignet sein. Verwenden Sie mit Phosphorsäure desoxidierte nahtlose
Kupferrohre für Kältemittel.
9
Wärmeisolierung
Flüssigkeitsseite
der Gasleitung
Außendurch-
Innendurch-
messer 6,4 mm
messer 16 - 20 mm
30 mm oder mehr
Stärke 0,8 mm
Regen
Wärmeisolierung der
Flüssigkeitsleitung
Innendurch-
messer 8 - 10 mm
Stärke: mindestens 13 mm
Bringen Sie
eine Kappe an.
Wenn keine Bördelungs-
kappe verfügbar ist,
decken Sie die Öffnung
mit Klebeband ab, um
Schmutz oder Wasser
fernzuhalten.
Kabel zwischen den Geräten
Gasleitung
Flüssigkeitsleitung
Isolierung der
Isolierung der
Gasleitung
Flüssigkeitsleitung
Klebeband
Abflussschlauch
Deutsch
Wand
