Tipps zur Installation
3.

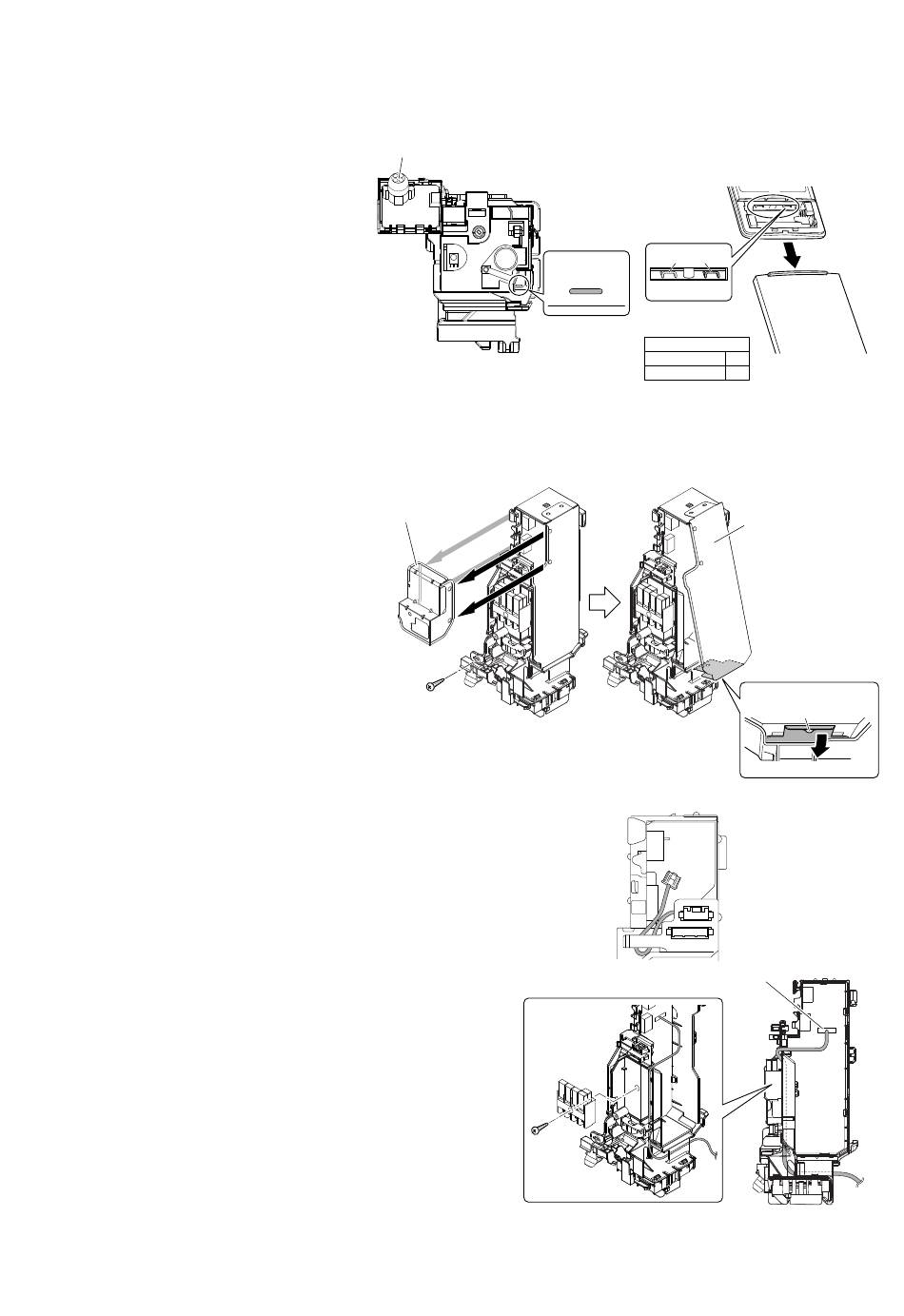

Festlegen der verschiedenen Adressen
Wenn zwei Innengeräte in einem Raum
installiert sind, können die beiden
Funkfernbedienungen auf unterschiedliche
Adressen eingestellt werden.
1) Entfernen Sie die obere Frontblende
und das Frontgitter. (4 Schrauben)
2) Trennen Sie die Adress-Lötbrücke (JA)
auf der Platine auf.
3) Trennen Sie die Adress-Lötbrücke (J4)
in der Fernbedienung auf.
• Achten Sie darauf, die Lötbrücke (J8)
nicht aufzutrennen.
4.
Bei Anschluss an ein HA-System
(verdrahtete Fernbedienung, zentrale Fernbedienung etc.)
• Verfahren zum Entfernen der
Metallabdeckung des Elektrokastens
1) Entfernen Sie die obere Frontblende und
das Frontgitter. (4 Schrauben)
2) Entfernen Sie den Elektroschaltkasten.
(1 Schraube)
3) Entfernen Sie die 4 Laschen und
demontieren Sie die Metallplatte zur
Abdeckung der elektrischen Leitungen (A).
4) Drücken Sie den Haken an der
Metallplatte zur Abdeckung der
elektrischen Leitungen (B) nach unten
und entfernen Sie eine einzelne Lasche.
5) Entfernen Sie die 2 Laschen am oberen Teil
und demontieren Sie die Metallplatte zur
Abdeckung der elektrischen Leitungen (B).
• Methoden zur Anbringung des Verbindungskabels
1) Entfernen Sie den werkseitig montierten Stecker von S21.
2) Binden Sie den Kabelsatz wie in der Abbildung gezeigt zu einem Bündel
zusammen, so dass der entfernte Stecker keine Störungen an der Platine
hervorruft.
3) Schließen Sie das Anschlusskabel am Anschluss S21 an
und führen Sie das Kabel durch den eingekerbten Teil
(siehe Abbildung) heraus.
4) Ziehen Sie den Kabelsatz wie in der Abbildung gezeigt
herum.
6
[Innengerät]
Sensor des INTELLIGENTES AUGE
ADDRESS : JA
EXIST : 1
CUT : 2
<Unterteil des Elektroschaltkasten>
Metallplatte zur Abdeckung
der elektrischen
Leitungen (A)
Schraube
Schraube
[Fernbedienung]
Lötbrücke
JA
(J8) (J4)
ADDRESS
EXIST 1
CUT 2
Metallplatte zur
Abdeckung der
elektrischen
Leitungen (B)
HA-Anschluss (S21)
[Von Rückseite]
Einzelne Lasche
Herunterziehen
■
