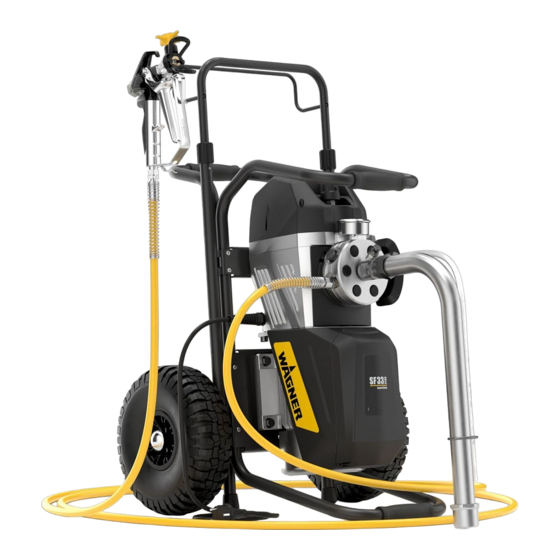

WAGNER Super Finish 33 PLUS Serviceanleitung
Vorschau ausblenden
Andere Handbücher für Super Finish 33 PLUS:
- Originalbetriebsanleitung (40 Seiten) ,
- Originalbetriebsanleitung (116 Seiten)
Verwandte Anleitungen für WAGNER Super Finish 33 PLUS
Inhaltszusammenfassung für WAGNER Super Finish 33 PLUS

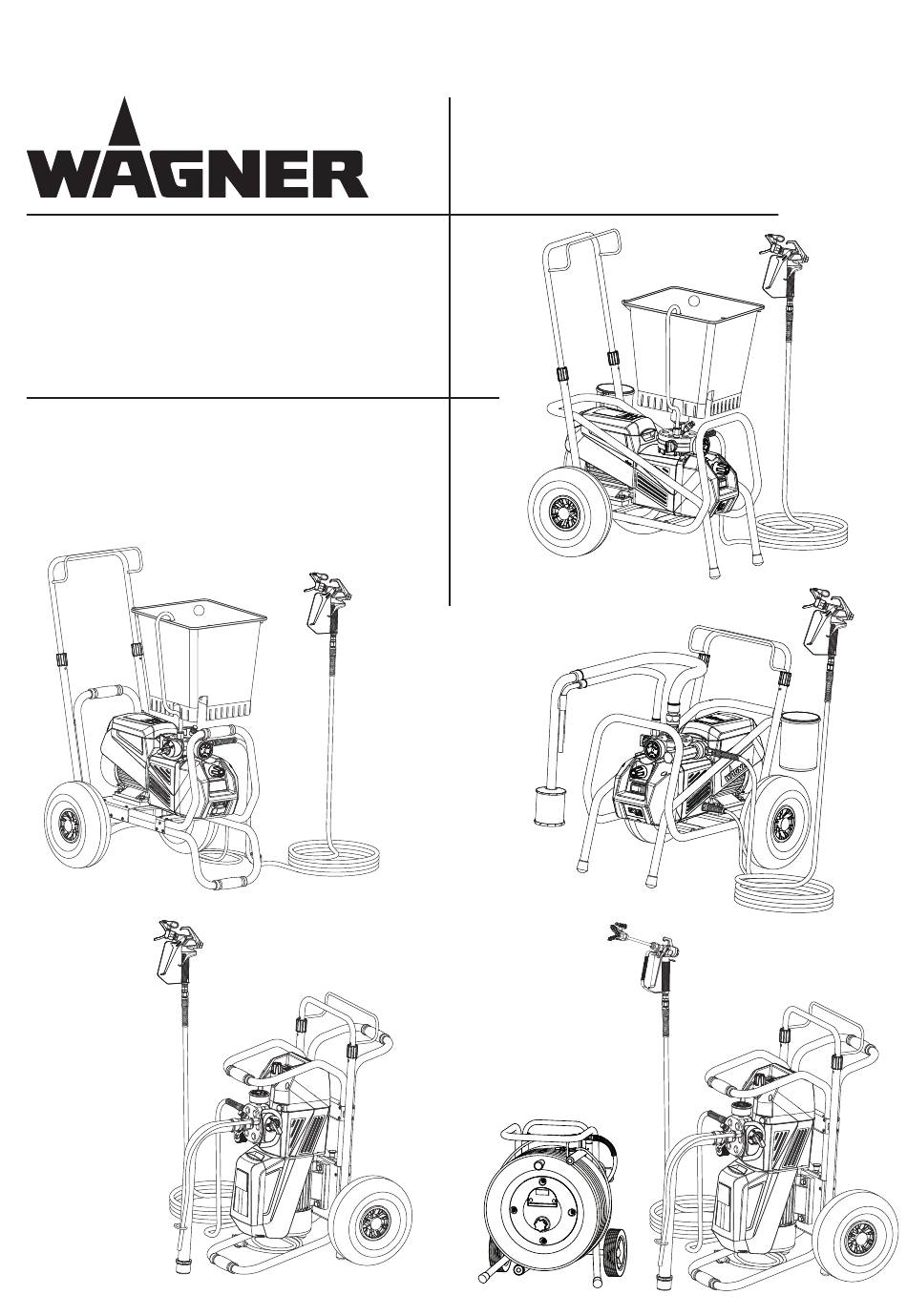

- Seite 1 Service Anleitung inklusive elektrotechnischer Reparaturanleitung für die elektrotechnisch unterwiesene Person der J. Wagner GmbH Super Finish 33 PLUS Super Finish 33 Pro Nespray Pro 2405145 D 03 / 2020...
- Seite 2 Vor jeder Inbetriebnahme sind gemäß Betriebsanleitung folgende Punkte zu beachten: 1. Fehlerhafte Geräte dürfen nicht benutzt werden. 2. Wagner-Spritzpistole sichern mit Sicherungshebel am Abzugsbügel. 3. Erdung sicherstellen. 4. Zulässigen Betriebsdruck vom Hochdruckschlauch und Spritzpistole überprüfen. 5. Alle Verbindungsteile auf Dichtheit prüfen.
-
Seite 3: Inhaltsverzeichnis
Super Finish 33 PLUS/PRO • Nespray Pro Inhaltsverzeichnis SICHERHEITSVORSCHRIFTEN FÜR DAS AIRLESS Ersatzteilliste Ansaugsystem (flexibel) ___________ 28 SPRITZEN __________________________________ 4 Ersatzteilliste Oberbehälter (5 Liter) _____________ 29 Flammpunkt _________________________________4 Ersatzteilliste Oberbehälter (20 Liter) ____________ 29 Explosionsschutz ______________________________4 4.10 Schlauchtrommel ___________________________ 30 Explosions- und Brandgefahr beim Spritzen durch 4.11... -
Seite 4: Sicherheitsvorschriften Für Das Airless Spritzen
Super Finish 33 PLUS/PRO • Nespray Pro VERLETZUNGSGEFAHR DURCH DEN SICHERHEITSVORSCHRIFTEN FÜR SPRITZSTRAHL DAS AIRLESS SPRITZEN Achtung Verletzungsgefahr durch Injektion! Alle gültigen lokalen Sicherheitsanforderungen sind zu be- Nie die Spritzpistole auf sich, Personen und achten. Die sicherheitstechnischen Anforderungen für das Tiere richten. -
Seite 5: Max. Betriebsdruck
Super Finish 33 PLUS/PRO • Nespray Pro 1.12 MAX. BETRIEBSDRUCK GERÄT IM EINSATZ AUF BAUSTELLEN UND WERKSTÄTTEN Der zulässige Betriebsdruck für die Spritzpistole, Spritzpi- stolenzubehör, Gerätezubehör und Hochdruckschlauch darf Anschluss an das Stromnetz darf nur über einen besonderen nicht unter dem am Gerät angegebenen maximalen Betriebs- Speisepunkt mit einer Fehlerstromschutzeinrichtung mit INF druck von 25 MPa (250 bar) liegen. -
Seite 6: Technische Daten
Super Finish 33 PLUS/PRO • Nespray Pro TECHNISCHE DATEN Super Finish 33 Plus Super Finish 33 Pro Nespray Pro (Typ: D701C) (Typ: D702C) (Typ: D703C) Spannung : 230 Volt ~, 50 Hz Absicherung : 16 A träge Spannung am Multifunktionsschalter:... -
Seite 7: Reparaturen Am Gerät
Super Finish 33 PLUS/PRO • Nespray Pro REPARATUREN AM GERÄT EINLASSVENTIL 1. Beiliegenden Schlüssel (30mm) am Drückergehäuse (1) ansetzen. Gerät ausschalten. 2. Mit leichten Hammerschlägen auf das Schlüsselende das Vor allen Reparaturen – Netzstecker aus der Drückergehäuse (1) lösen. Steckdose ziehen. -
Seite 8: Auslassventil
4. Ansaugsystem oder Oberbehälter anschließen. (5) und Dichtring (6), -> siehe Abbildung. Prüfmedium: Wasser Das Drehmoment für die Montage des Auslassventils ist 5. Manometer (0 – 400 bar), Original WAGNER Hochdruck- 50 Nm. schlauch und Hochdruck-Spritzpistole anschließen. 10 (15 Nm) EINSTELLUNG DES MAX. -
Seite 9: Geräteanschlussleitung Austauschen
Super Finish 33 PLUS/PRO • Nespray Pro GERÄTEANSCHLUSSLEITUNG AUSTAUSCHEN Nur von einer Elektrofachkraft durchführen lassen. Für unsachgemäße Installation wird keine Haftung übernommen. Gerät ausschalten. Vor allen Reparaturen – Netzstecker aus der Steckdose ziehen. Versiegeltes Druckregelventil (1) nicht zer- legen, damit die Druckeinstellung erhalten bleibt. -
Seite 10: Ölstandskontrolle
Super Finish 33 PLUS/PRO • Nespray Pro ÖLSTANDSKONTROLLE 1. Ölstand in Horizontal-Aufstellung prüfen. 2. Ölstand muss sich mittig im Bereich zwischen MIN und MAX des Ölpeilstabs befinden. Beim Befüllen Gerät kurz anheben (um ca. 30° nach oben kippen) und erneut prüfen. - Seite 11 Super Finish 33 PLUS/PRO • Nespray Pro ART DER STÖRUNG WAS NOCH? MÖGLICHE URSACHE MASSNAHMEN ZUR BEHEBUNG DER STÖRUNG Förderleistung zu am Wahrscheinlichsten -> Einlass- oder Auslassventil Ventile prüfen und tauschen gering verschlissen saugt schlecht an Gerät saugt Nebenluft Fehler suchen und beheben: Ansaugsy- stem?, Ventildrücker?, Dichtungen im Ein-...
-
Seite 12: Anzeigen Elektrokonsole
Super Finish 33 PLUS/PRO • Nespray Pro ANZEIGEN ELEKTROKONSOLE BESCHREIBUNG LED rot (Anzeige Netzspannung - leuchtet solange Netzspannung anliegt) LED grün (Anzeige Betriebsbereitschaft – leuchtet solange Netzspannung anliegt und Temperaturwächter geschlos- sen ist = Motortemperatur i.O.) LED gelb (Anzeige Relais – leuchtet solange Relais angezogen sind und Spannung am Motor anliegt) GRÜN... - Seite 13 Leuchtsymbole braun Motor Temperaturschalter Super Finish 33 PLUS/PRO • Nespray Pro weiß grau grün/gelb Version SF 33 PLUS/ Nespray Pro grün/gelb Sanftanlauf Modul schwarz Mikroschalter schwarz 2388610 C = 40µF 400V Betriebskondensator blau schwarz 2388612 Version SF 33 Pro Motor...
-
Seite 14: Ersatzteile
Super Finish 33 PLUS/PRO • Nespray Pro ERSATZTEILE ERSATZTEILE SF 33 PLUS / NESPRAY PRO AUS BAL FÜR ENDKUNDEN POS. BESTELL NR BENENNUNG POS. BESTELL NR BENENNUNG 2392 781 Lüfterhaube 0340 339 Einlauf 2383 937 Werkzeugbox mit Deckel kpl. 0341 241 Einlassventildrücker... - Seite 15 Super Finish 33 PLUS/PRO • Nespray Pro...
-
Seite 16: Ersatzteile Sf 33 Pro Aus Bal Für Endkunden
Super Finish 33 PLUS/PRO • Nespray Pro ERSATZTEILE SF 33 PRO AUS BAL FÜR ENDKUNDEN POS. BESTELL NR BENENNUNG 0340 339 Einlauf 2337 033 Einlassventildrücker 0341 336 Spange 0341 247 Einlassventil kpl. 2334 383 Einlaßventilgehäuse 2385 577 Einlassventilgehäuse kpl. ** 0341 349 Ölverschlusskappe... - Seite 17 Super Finish 33 PLUS/PRO • Nespray Pro...
-
Seite 18: Zusätzliche Ersatzteile Sf 33 Plus/Pro Nur Für Service
Super Finish 33 PLUS/PRO • Nespray Pro ZUSÄTZLICHE ERSATZTEILE SF 33 PLUS/PRO NUR FÜR SERVICE Zur Demontage die Pumpe in POS. BESTELL NR* BENENNUNG ANZAHL** eine aufrechte Position bringen. 9990535 Schutzkappe Ölverschlussschraube öffnen, 2359803 Zylinderschraube M12x60 um eventuell vorhandenen Überdruck im Hydraulikölge-... - Seite 19 Super Finish 33 PLUS/PRO • Nespray Pro Sorgfältig über Kreuz an- Legende ziehen, um Pos. 6 nicht (xNm) gibt Drehmoment an zu verkanten (O-Ringe nicht beschädigen) mit UHU-Plus 2K (Bestell-Nr. 2344102) verkleben 2 (70Nm) 28 (70Nm) Über Kreuz anziehen. Danach zuerst eine der beiden...
- Seite 20 Super Finish 33 PLUS/PRO • Nespray Pro POS. BESTELL NR* BENENNUNG ANZAHL** 2390385 Fronthaube, SF 33 PLUS kpl. 2390424 Fronthaube, SF 33 PRO kpl. 9900353 Zylinderschraube M4x12 9952820 Kondensator 40µF/475V 9950244 Klemmleiste 9950239 PE-Zeichen 2315382 Linsenkopfschraube M4x10 9920130 Scheibe 2383936 Multifunktionsschalter kpl.
- Seite 21 Super Finish 33 PLUS/PRO • Nespray Pro Version SF 33 PRO 2 (5Nm) 13 14 Legende (xNm) gibt Drehmoment an...
- Seite 22 Super Finish 33 PLUS/PRO • Nespray Pro (5Nm) (15Nm) 8 *** (15Nm) Legende (xNm) gibt Drehmoment an...
- Seite 23 Super Finish 33 PLUS/PRO • Nespray Pro POS. BESTELL NR* BENENNUNG ANZAHL** 9902105 Zylinderschraube M5x16 2367474 Deckel 2367485 Dichtung 2367472 Hydraulikgehäuse 9970210 Dichtung U-Seal 9904307 Verschlussschraube 2304271 Blindniet 2388919 Leistungsschild SF 33 Plus *** 2400238 Leistungsschild SF 33 Pro ***...
- Seite 24 Super Finish 33 PLUS/PRO • Nespray Pro POS. BESTELL NR* BENENNUNG ANZAHL** 9900330 Schraube M10x20 9900336 Zylinderschraube M6x40*** - 3056464 Sicherungsring 9970532 Wellendichtring 2333811 Exzenterwelle 9960151 Rillenkugellager 9922518 Sicherungsring 9960431 Rollenlager 9922506 Sicherungsring 9960432 Zylinderrollenlager 2382951 Exzenterwelle kpl. Bestellnummer für 1 Stück ** Anzahl in der kompletten Baugruppe *** Wird nur zur Demontage des Planetenträgers benötigt...
- Seite 25 Super Finish 33 PLUS/PRO • Nespray Pro Legende (xNm) gibt Drehmoment an mit 40-50 g Getriebefett schmieren Achtung! Zapfen mit Spitze muß in die Bohrung mit Senkung eingesetzt werden. 4 (10 Nm) POS. BESTELL NR* BENENNUNG ANZAHL** 2368785 O-Ring 144x3...
-
Seite 26: Ersatzteilliste Hochdruckfilter
Super Finish 33 PLUS/PRO • Nespray Pro ERSATZTEILLISTE HOCHDRUCKFILTER POS. BESTELL NR BENENNUNG 2399 672 Hochdruckfilter HF- 01 kpl. 0097 301 Filterblock 0097 302 Filtergehäuse 0097 306 Hohlschraube 0097 304 Dichtring 9970 110 Dichtring 9974 027 O-Ring 30x2 (PTFE) 9971 401... -
Seite 27: Ersatzteilliste Wagen
Super Finish 33 PLUS/PRO • Nespray Pro ERSATZTEILLISTE WAGEN a) SF 33 PLUS / Nespray Pro b) SF 33 PRO POS. BESTELL NR BENENNUNG POS. BESTELL NR BENENNUNG 2374 620 Wagen kpl. (inkl. Pos 2-11) 2382 970 Wagen kpl. (inkl. Pos 2-11) -
Seite 28: Ersatzteilliste Ansaugsystem Starr
Super Finish 33 PLUS/PRO • Nespray Pro ERSATZTEILLISTE ANSAUGSYSTEM STARR ERSATZTEILLISTE ANSAUGSYSTEM FLEXIBEL POS. BESTELL NR BENENNUNG POS. BESTELL NR BENENNUNG 2370 310 Ansaugsystem kpl. (inkl. Pos. 2-3) 0034 630 Ansaugsystem kpl. 0253 244 Filter, Maschenweite 1,2 mm 0034 607 Ansaugschlauch kpl. -
Seite 29: Ersatzteilliste Oberbehälter 5 Liter
Super Finish 33 PLUS/PRO • Nespray Pro ERSATZTEILLISTE OBERBEHÄLTER 5 LITER ERSATZTEILLISTE OBERBEHÄLTER 20 LITER POS. BESTELL NR BENENNUNG POS. BESTELL NR BENENNUNG 0341 265 Oberbehälter 5l, kpl. 0341 266 Oberbehältergarnitur 20 Liter, kpl. 0340 901 Deckel 0097 269 Oberbehälter ohne Deckel... -
Seite 30: Schlauchtrommel
Super Finish 33 PLUS/PRO • Nespray Pro 4.10 SCHLAUCHTROMMEL 9984577 9990374 9900111 9903347 9920106 341918 Die Schlauchtrommel ist für max. 30 m 9920103 Schlauch (1/4 NPSM) geeignet. Einzelne Schläuche können mit dem Adapter 34038 2392508 verbunden werden. 9900336 2384266 9920733 Schlauchtrommel (1) mit Halterung (2) am Rahmen festschrauben (Positionierung der Schrauben beachten). - Seite 31 Super Finish 33 PLUS/PRO • Nespray Pro...
-
Seite 32: Ersatzteilliste Heizschlauchtrommel
Super Finish 33 PLUS/PRO • Nespray Pro 4.11 ERSATZTEILLISTE HEIZSCHLAUCHTROMMEL POS. BESTELL NR BENENNUNG 2311 148 Rohr kpl. POS. BESTELL NR BENENNUNG 9901 319 Gewindeeinsatz 2320434 Frontdeckel komplett 9906 003 Gewindefurchende Schraube M6x25 (Pos. 2-7,33,34,36,38) DIN 7500 (4) 2404611 Display 2312 233 Sterngriff... - Seite 33 Super Finish 33 PLUS/PRO • Nespray Pro 3 4 5 6 7 8 9 10 11 12 13 14 15 16 18 19 44 45 46 48 49 39 40 41 42 43 Ersatzteilbild Schlauchtrommel...
-
Seite 34: Ersatzteilliste Heizschlauch 2311657
Super Finish 33 PLUS/PRO • Nespray Pro 4.12 ERSATZTEILLISTE HEIZSCHLAUCH 2311657 POS. BESTELL NR BENENNUNG POS. BESTELL NR BENENNUNG 2308 887 Doppelstutzen 2312 111 Litze braun (2) 9970 103 Dichtring (2) 2313 390 Hülse (2) 0341 464 Schlauchstutzen 9900 325... -
Seite 35: Grundlagen
Super Finish 33 PLUS/PRO • Nespray Pro GRUNDLAGEN ELEKTROTECHNISCH UNTERWIESENE PERSON Um Arbeiten an elektrischen Anlagen und Betriebsmitteln durchführen zu dürfen, bedarf es mindestens der Ausbildung als elektrotechnisch unterwiesene Person. Die elektrotechnisch unterwiesene Person ist jedoch nicht berechtigt selbstständig elektrische Anlagen und Betriebsmittel zu errichten, ändern oder instand zu setzen. -
Seite 36: Die Fünf Sicherheitsregeln
Super Finish 33 PLUS/PRO • Nespray Pro Inhalte der BGV A3: Die Prüfung nach BGV A3 ist in eine optische und messtechnische Überprüfung aufgeteilt. Optische Prüfung: - Schutzleiter (Schutzklasse I ) - Isolierteile - Gehäuse - Anschlussleitung - Typenschild - Maschinenspezifi sche Bauelemente Messtechnische Prüfung:... -
Seite 37: Einteilung Der Schutzklassen
Super Finish 33 PLUS/PRO • Nespray Pro Erden und Kurzschließen Nach Feststellen der Spannungsfreiheit müssen die Leiter und die Erdung mit kurzschlussfesten Erdungs- und Kurzschlussbrü- cken miteinander verbunden werden. Diese Maßnahme bewirkt, dass bei irrtümlichem Wiederherstellen der Spannung die vor- geschalteten Überstromschutzorgane auslösen und die Anlage somit sofort frei geschalten wird. -
Seite 38: Erläuterung Elektrischer Größen Und Bauteile
Super Finish 33 PLUS/PRO • Nespray Pro ERLÄUTERUNG ELEKTRISCHER GRÖSSEN UND BAUTEILE Maßeinheit Recheneinheit Erläuterung Elektrischer Strom in Ampere Elektrische Spannung in Volt Elektrische Spannung in Kilo Volt Elektrische Scheinleistung Elektrische Leistung in Watt Elektrische Leistung in Kilo Watt Elektrische Leistung in Kilo Watt Std. -
Seite 39: Arbeitsanweisung Funktionsprüfung
Super Finish 33 PLUS/PRO • Nespray Pro Schutzleiter Schutzleiter ist ein Leiter, der für einige Schutzmaßnahmen gegen gefährliche Körperströme erforderlich sind, um eine elek- trische Verbindung zu einem der folgenden Teile herzustellen. - Körper der elektrischen Betriebsmittel - fremde Leitfähige Teile... -
Seite 40: Funktionsprüfung Kondensator
Super Finish 33 PLUS/PRO • Nespray Pro 6. Ist bei einer der Adern eine Unterbrechung oder Wackelkontakt erkennbar so ist diese defekt. 7. Um eine Weiterverwendung des defekten Bauteiles ausschließen zu können, ist es unbrauchbar zumachen. FUNKTIONSPRÜFUNG KONDENSATOR 1. Vor Beginn der Arbeiten ist die Spannungsfreiheit sicherzustellen. -
Seite 41: Funktionsprüfung Schutzkontakt Steckdose
Super Finish 33 PLUS/PRO • Nespray Pro FUNKTIONSPRÜFUNG SCHUTZKONTAKT STECKDOSE 1. Vor Beginn der Arbeiten ist die Spannungsfreiheit sicherzustellen. 2. Führen Sie zunächst eine optische Kontrolle der Steckdose auf Beschädigung durch. Ist keine Mechanische Beschädigung fest zu stellen, ist nun Kapitel 1.5 (Die fünf Sicherheitsregeln) in Umgekehrter Reihen- folge abzuarbeiten. -
Seite 42: Funktionsprüfung Drehstrommotor
Super Finish 33 PLUS/PRO • Nespray Pro FUNKTIONSPRÜFUNG DREHSTROMMOTOR 1. Vor beginn der Arbeiten ist die Spannungsfreiheit sicherzustellen. 2. Zur Prüfung ist ein Multimeter zu verwenden, dieses ist auf Ohm (Ω) einzustellen und zu testen. 3. Um eine sichere und Aussagekräftige Messung zu erhalten, müssen zunächst alle Leitungen des Motors abgeklemmt wer- den. -
Seite 43: Austausch Einer Geräteanschlussleitung 400
Super Finish 33 PLUS/PRO • Nespray Pro AUSTAUSCH EINER GERÄTEANSCHLUSSLEITUNG 400 V 1. Vor Beginn der Arbeiten ist die Spannungsfreiheit sicherzustellen. 2. Lösen Sie zunächst die Zugentlastung so weit, dass sich die Leitung frei bewegen kann. 3. Klemmen Sie die defekte Leitung ab, hierbei ist die genaue Anschlussbelegung zu notieren. -
Seite 44: Austausch Schalter / Taster
Super Finish 33 PLUS/PRO • Nespray Pro AUSTAUSCH SCHALTER / TASTER 1. Vor Beginn der Arbeiten ist die Spannungsfreiheit sicherzustellen. 2. Entfernen der einzelnen Adern am Schalter, hierbei ist auf die Kontaktbelegung zu achten. 3. Entfernen des Schalters, hierbei ist auf die Einbaulage des Schalters zu achten. -
Seite 45: Austausch Motorschutzschalter
Super Finish 33 PLUS/PRO • Nespray Pro AUSTAUSCH MOTORSCHUTZSCHALTER 1. Vor Beginn der Arbeiten ist die Spannungsfreiheit sicherzustellen. 2. Kennzeichen Sie die einzelnen Adern mit der dazugehörigen Klemmenbezeichnung des Motorschutzschalters, um eine Ver- wechslung ausschließen zu können. 3. Trennen Sie nun alle elektrischen Verbindungen am Motorschutzschalter. -
Seite 46: Maschinen Spezifische Unterlagen
Super Finish 33 PLUS/PRO • Nespray Pro MASCHINEN SPEZIFISCHE UNTERLAGEN SCHALTPLAN SUPER FINISH 33 PLUS STANDARDAUSFÜHRUNG... -
Seite 47: Schaltplan Super Finish 33 Plus Mit Integriertem Sanftanlauf
Super Finish 33 PLUS/PRO • Nespray Pro 4.1.1 SCHALTPLAN SUPER FINISH 33 PLUS MIT INTEGRIERTEM SANFTANLAUF... -
Seite 48: Schaltplan Super Finish 33 Pro Standardausführung
Super Finish 33 PLUS/PRO • Nespray Pro SCHALTPLAN SUPER FINISH 33 PRO STANDARDAUSFÜHRUNG... -
Seite 49: Schaltplan Super Finish 33 Pro Mit Integriertem Sanftanlauf
Super Finish 33 PLUS/PRO • Nespray Pro 4.2.1 SCHALTPLAN SUPER FINISH 33 PRO MIT INTEGRIERTEM SANFTANLAUF... -
Seite 50: Schaltplan Nespray Pro
Super Finish 33 PLUS/PRO • Nespray Pro SCHALTPLAN NESPRAY PRO... -
Seite 51: Schaltplan Heizschlauchtrommel
Super Finish 33 PLUS/PRO • Nespray Pro SCHALTPLAN HEIZSCHLAUCHTROMMEL...
