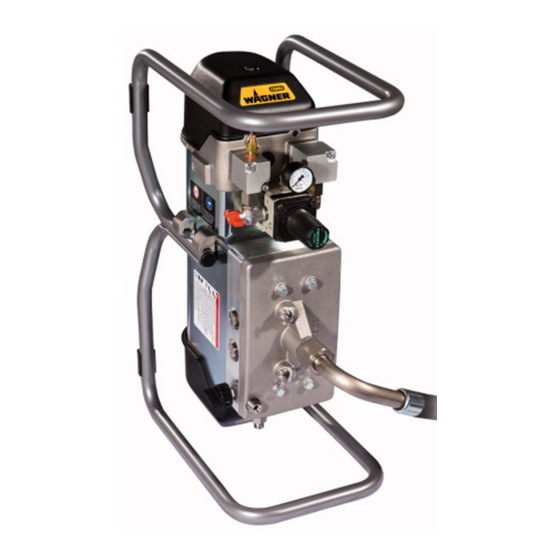

WAGNER Cobra 40-10 Originalbetriebsanleitung
  1. Anleitungen
  2. Marken
  3. WAGNER Anleitungen
  4. Pumpen
  5. Cobra 40-10
  6. Originalbetriebsanleitung

WAGNER Cobra 40-10 Originalbetriebsanleitung

Vorschau ausblenden Andere Handbücher für Cobra 40-10:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

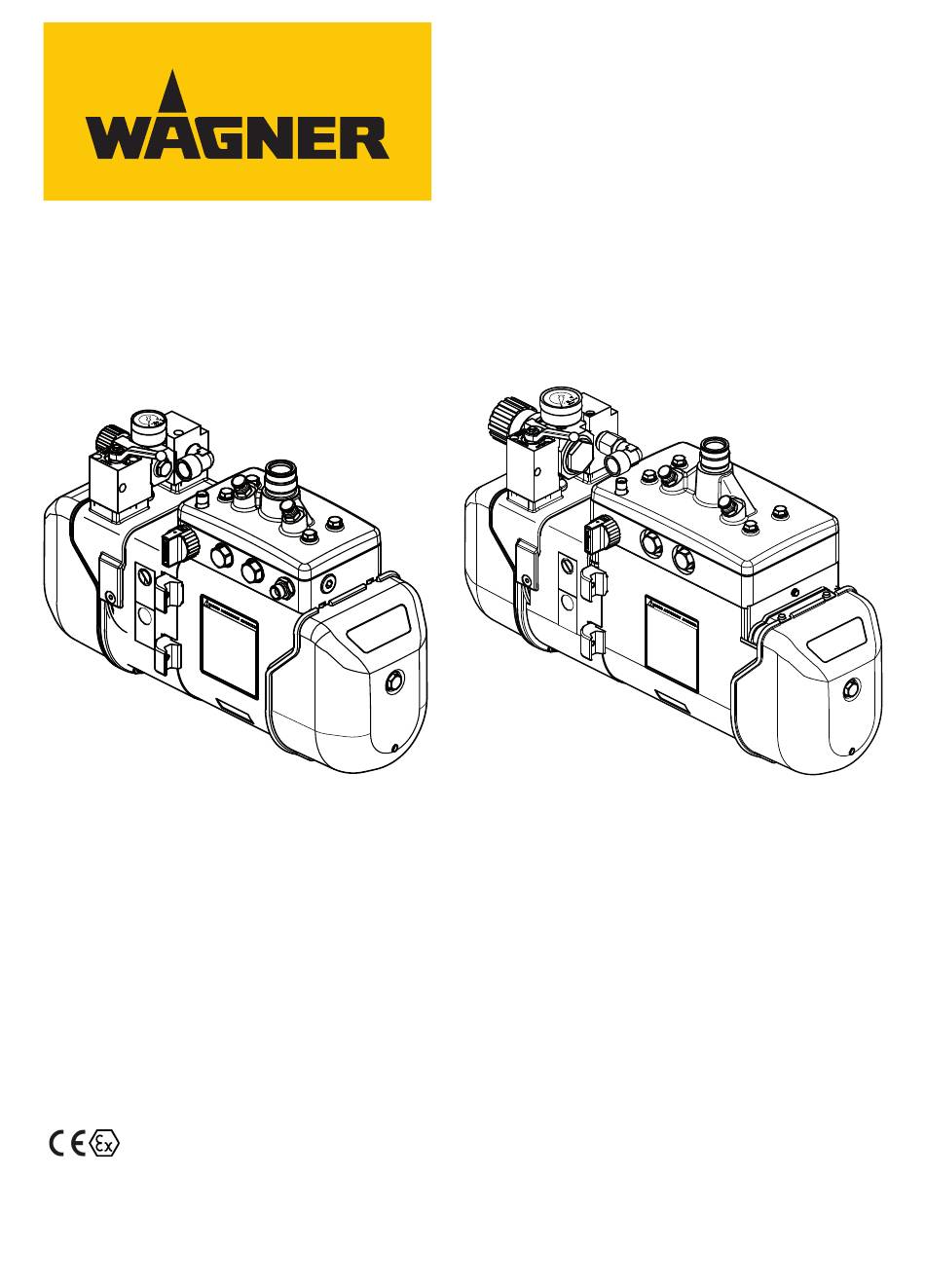

B_07935
Hochdruck Doppelmembranpumpen
Cobra 40-10; Cobra 40-25
Original-Betriebsanleitung

 II 2 G Ex h IIB T6 Gb X
Für den professionellen Einsatz.
Informationen in dieser Anleitung jederzeit beachten, insbesondere die
Sicherheitshinweise und die Warnhinweise. Anleitung aufbewahren.
Ausgabe: 05/2022

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für WAGNER Cobra 40-10

Inhaltszusammenfassung für WAGNER Cobra 40-10

  • Seite 1 B_07935 Hochdruck Doppelmembranpumpen Cobra 40-10; Cobra 40-25 Original-Betriebsanleitung    II 2 G Ex h IIB T6 Gb X Für den professionellen Einsatz. Informationen in dieser Anleitung jederzeit beachten, insbesondere die Sicherheitshinweise und die Warnhinweise. Anleitung aufbewahren. Ausgabe: 05/2022...

  • Seite 3: Inhaltsverzeichnis

    Betriebsanleitung Hochdruck Doppelmembranpumpen Cobra 40-10; Cobra 40-25 Inhaltsverzeichnis INHALTSVERZEICHNIS Zu dieser Anleitung Vorwort Warnungen, Hinweise und Symbole in dieser Anleitung Allgemeine Zeichen und Symbole Sprachen Abkürzungen Begriffe im Sinne dieser Anleitung Bestimmungsgemässe Verwendung Gerätetypen Art der Verwendung Einsatz im explosionsgefährdeten Bereich...
  • Seite 4 Betriebsanleitung Hochdruck Doppelmembranpumpen Cobra 40-10; Cobra 40-25 Inhaltsverzeichnis Lagerbedingungen Montagebedingungen Transport Montage und Installation 6.5.1 Belüftung der Spritzkabine 6.5.2 Luftleitungen 6.5.3 Materialleitungen Erdung Inbetriebnahme 6.7.1 Vorbereitung 6.7.2 Pumpe mit Spülmittel befüllen 6.7.3 Druckhaltetest 6.7.4 Arbeitssicheren Zustand feststellen 6.7.5 Befüllen mit Arbeitsmaterial...
  • Seite 5 Betriebsanleitung Hochdruck Doppelmembranpumpen Cobra 40-10; Cobra 40-25 Inhaltsverzeichnis Zubehör 13.1 Cobra 40-10 Zubehör 13.2 Cobra 40-25 Zubehör Ersatzteile 14.1 Wie werden Ersatzteile bestellt? 14.2 Hinweise zur Verwendung von Ersatzteilen 14.3 Cobra 40-10 Übersicht der Baugruppen 14.4 Cobra 40-10 Luftmotor 14.5 Cobra 40-10 Farbstufe 14.6...

  • Seite 6: Zu Dieser Anleitung

    Betriebsanleitung Hochdruck Doppelmembranpumpen Cobra 40-10; Cobra 40-25 1   Zu dieser Anleitung 1   ZU DIESER ANLEITUNG 1.1   VORWORT Die Betriebsanleitung enthält Informationen zum sicheren Betrieb, zur Wartung, Reinigung und Instandhaltung des Gerätes. Die Betriebsanleitung ist Bestandteil des Gerätes und muss für das Bedien- und Servicepersonal verfügbar sein.

  • Seite 7: Sprachen

    Betriebsanleitung Hochdruck Doppelmembranpumpen Cobra 40-10; Cobra 40-25 1   Zu dieser Anleitung – Nicht nummerierte Liste, 1. Ebene – Nicht nummerierte Liste, 2. Ebene = Querverweis auf Seite ♦ = Verschleissteil ⋆ = Im Service-Set enthalten. ● = Gehört nicht zur Grundausrüstung, ist jedoch als Sonderzubehör erhältlich.
  • Seite 8 Betriebsanleitung Hochdruck Doppelmembranpumpen Cobra 40-10; Cobra 40-25 1   Zu dieser Anleitung Personalqualifikationen Unterwiesene Ist unterrichtet über die ihr übertragenen Aufgaben, die möglichen Ge- Person fahren bei unsachgemässem Verhalten sowie über die notwendigen Schutzeinrichtungen und -massnahmen. Elektrotechnisch Ist von einer Elektrofachkraft unterrichtet über die ihr übertragenen Auf- unterwiesene gaben, die möglichen Gefahren bei unsachgemässem Verhalten sowie...

  • Seite 9: Bestimmungsgemässe Verwendung

    WAGNER schliesst ausdrücklich jede andere Verwendung aus! Der Betrieb des Gerätes ist ausschliesslich unter folgenden Bedingungen zulässig: 4 Gerät nur für das Verarbeiten von durch WAGNER empfohlenen Materialien verwenden. 4 Schutzeinrichtungen nicht ausser Funktion nehmen. 4 Nur WAGNER Original-Ersatzteile und -Zubehör verwenden.

  • Seite 10: Sachwidrige Verwendung

    Pumpenkonstruktionsmaterialien kompatibel sind, wie in Kapitel Materialien der farbführenden Teile angegeben. Durch abrasive Arbeitsstoffe verursachter Verschleiss ist nicht durch die Gewährleistung gedeckt. Info Bei Applikationsproblemen den WAGNER Fachberater und den Lackhersteller anfragen. Empfohlene Einsatzgebiete Applikation Cobra 40-10 Cobra 40-25 Möbelindustrie ↗...

  • Seite 11: Kennzeichnung

    Betriebsanleitung Hochdruck Doppelmembranpumpen Cobra 40-10; Cobra 40-25 3   Kennzeichnung 3   KENNZEICHNUNG 3.1   EXPLOSIONSSCHUTZ-KENNZEICHNUNG Das Gerät ist nach der Richtlinie 2014/34/EU (ATEX) geeignet für den Einsatz im explosionsgefährdeten Bereich. Gerätetyp Doppelmembranpumpen Cobra 40-10 und Cobra 40-25 Hersteller Wagner International AG 9450 Altstätten Schweiz  ...

  • Seite 12: Typenschilder

    Betriebsanleitung Hochdruck Doppelmembranpumpen Cobra 40-10; Cobra 40-25 3   Kennzeichnung Oberflächenbesprühung Elektrostatik 4 Geräteteile nicht mit Elektrostatik bestrahlen. Reinigung Bei Ablagerungen auf den Oberflächen lädt sich das Gerät unter Umständen elektrostatisch auf. Bei Entladung kann es zu Flammen- oder Funkenbildung kommen.
  • Seite 13 Betriebsanleitung Hochdruck Doppelmembranpumpen Cobra 40-10; Cobra 40-25 3   Kennzeichnung Wagner International AG CH-9450 Altstätten II 2 G Ex h IIB T6 Gb X Made in Switzerland Patents: https://go.wagner-group.com/patents Pumpentyp/ Pump type/ Type de pompe 40-25 Max. Materialdruck/ Fluid pressure/ Pression fluid 25 MPa Übersetzungsverhältnis/ Ratio/ Rapport...

  • Seite 14: Grundlegende Sicherheitshinweise

    Betriebsanleitung Hochdruck Doppelmembranpumpen Cobra 40-10; Cobra 40-25 4   Grundlegende Sicherheitshinweise 4   GRUNDLEGENDE SICHERHEITSHINWEISE 4.1   SICHERHEITSHINWEISE FÜR DEN BETREIBER 4 Diese Anleitung jederzeit am Einsatzort des Gerätes verfügbar halten. 4 Geltende Richtlinien zum Arbeitsschutz und zu Unfallverhütungsvorschriften jederzeit einhalten. 4.1.1   Elektrische Geräte und Betriebsmittel...

  • Seite 15: Personalqualifikation

    Betriebsanleitung Hochdruck Doppelmembranpumpen Cobra 40-10; Cobra 40-25 4   Grundlegende Sicherheitshinweise 4 Sicherstellen, dass die persönliche Schutzausrüstung vorhanden ist und verwendet wird. 4 Sicherstellen, dass alle Personen innerhalb des Arbeitsbereichs ableitfähige Schuhe tragen. Die Fussbekleidung muss EN 20344 entsprechen. Der gemessene Isolationswiderstand darf 100 MΩ...

  • Seite 16: Sicherer Umgang Mit Den Wagner Spritzgeräten

    4 Die Flüssigkeitsstrahler sind bei Bedarf, mindestens jedoch alle 12 Monate durch einen Sachkundigen (z. B. WAGNER Servicetechniker) auf ihren arbeitssicheren Zustand zu prüfen, gemäss DGUV Regel 100-500 Kapitel 2.29 und 2.36. 4 Bei stillgelegten Geräten kann die Prüfung bis zur nächsten Inbetriebnahme ausgesetzt werden.

  • Seite 17: Gerät Erden

    Betriebsanleitung Hochdruck Doppelmembranpumpen Cobra 40-10; Cobra 40-25 4   Grundlegende Sicherheitshinweise 4.2.3   Gerät erden Gefahr durch elektrostatische Aufladung! Verletzungsgefahr, Explosionsgefahr und Geräteschaden. Reibung, strömende Flüssigkeiten und Luft oder Elektrostatik-Beschichtungsverfahren erzeugen Aufladungen. Bei einer Entladung können sich Funken oder Flammen bilden. Eine korrekte Erdung des gesamten Spritzsystems verhindert elektrostatische Aufladungen: 4 Sicherstellen, dass alle Geräte und Behälter bei jedem Spritzvorgang geerdet sind.

  • Seite 18: Reinigen Und Spülen

    Betriebsanleitung Hochdruck Doppelmembranpumpen Cobra 40-10; Cobra 40-25 4   Grundlegende Sicherheitshinweise 4.2.5   Reinigen und Spülen Gefahr durch Reinigen und Spülen! Explosionsgefahr und Geräteschaden. 4 Nicht entzündbare Reinigungsmittel und Spülmittel sind zu bevorzugen. 4 Bei Reinigungsarbeiten mit brennbaren Reinigungsmitteln sicherstellen, dass alle Betriebs- und Hilfsmittel (z.

  • Seite 19: Wartung Und Reparatur

    Gefahr durch unsachgemässe Wartung und Reparatur! Lebensgefahr und Geräteschäden. 4 Reparaturen und Austausch von Teilen dürfen nur von einer WAGNER Servicestelle oder einer eigens ausgebildeten Person durchgeführt werden. 4 Instandsetzung, Reparatur oder Austausch von Geräten oder von Teilen davon müssen ausserhalb des gefährdeten Bereiches durch Fachpersonal erfolgen.

  • Seite 20: Beschreibung

    Betriebsanleitung Hochdruck Doppelmembranpumpen Cobra 40-10; Cobra 40-25 5   Beschreibung 5   BESCHREIBUNG 5.1   AUFBAU Cobra 40-25 Cobra 40-10 B_07936 Steuergehäuse mit integrierter Schall- Farbstufe dämpfung Luftdruckregler 10 Materialeingang Kugelhahn 11 Erdungsanschluss Luftmotor 12 Verschalung Druckstufe Drucklufteingang 13 Rücklaufstutzen Halterungsflansch 14 Ventildrücker Entlastungsventil 15 Abluftöffnung...

  • Seite 21: Farbstufe

    Betriebsanleitung Hochdruck Doppelmembranpumpen Cobra 40-10; Cobra 40-25 5   Beschreibung 5.2.2   Farbstufe Die Farbstufe (9) ist als Doppelmembranpumpe mit auswechselbaren Ein- und Auslassventilen ausgebildet. Mit dem Entlastungsventil (7) kann von Spritzen auf Materialzirkulation umgeschaltet werden. 5.3   SCHUTZ UND ÜBERWACHUNGSEINRICHTUNGEN WARNUNG Überdruck! Lebensgefahr durch berstende Geräteteile.

  • Seite 22: Daten

    Betriebsanleitung Hochdruck Doppelmembranpumpen Cobra 40-10; Cobra 40-25 5   Beschreibung 5.5   DATEN 5.5.1   Materialien der farbführenden Teile Farbführendes Bauteil Material Einlassgehäuse Consital (Aluminium-Legierung) Farbstufe Consital (Aluminium-Legierung) Ventilkugeln Edelstahl Ventilsitze/ Ventilkegel Hartmetall Membrane PA beständig Ventilverschraubung 1.4104 PA = Polyamid Positionen der einzelnen Teile: siehe Kapitel Ersatzteile [8 66].
  • Seite 23 Betriebsanleitung Hochdruck Doppelmembranpumpen Cobra 40-10; Cobra 40-25 5   Beschreibung Beschreibung Einheiten Cobra Cobra 40-10 40-25 Gewicht kg; lb 19; 41.9 33; 72.8 pH-Wert Material 3.5 – 9 Maximaler Materialdruck Pumpeneingang Materialtemperatur °C 10 – 80 °F 50 – 176 Umgebungstemperatur - Montage und Betrieb °C...

  • Seite 24: Masse Und Anschlüsse

    Betriebsanleitung Hochdruck Doppelmembranpumpen Cobra 40-10; Cobra 40-25 5   Beschreibung 5.5.3   Masse und Anschlüsse Cobra 40-10 Cobra 40-25 B_07937 Cobra 40-10 mm; inch Cobra 40-25 mm; inch 505; 19.88 605; 23.82 313; 12.32 379; 14.92 322; 12.68 373; 14.69 134; 5.28 55;...

  • Seite 25: Volumenstrom

    Betriebsanleitung Hochdruck Doppelmembranpumpen Cobra 40-10; Cobra 40-25 5   Beschreibung Cobra 40-25 Cobra 40-10 B_07938 5.5.4   Volumenstrom WAGNER AL-Düsen Volumenstrom* in l/min Ø inch Ø mm Spritzwinkel 7 MPa 10 MPa 15 MPa Maximale 70 bar 100 bar 150 bar Bereiche...

  • Seite 26: Leistungsdiagramme

    Betriebsanleitung Hochdruck Doppelmembranpumpen Cobra 40-10; Cobra 40-25 5   Beschreibung 5.5.5   Leistungsdiagramme Beispiel 8 bar 6 bar 4 bar B_00301 Materialdruck in bar; (MPa); <psi> Luftverbrauch in nl/min; <scfm> Hubfrequenz in DH/min Fördermenge Wasser in l/min; <gpm> Bestellnummer 2340850 | Ausgabe 05/2022...
  • Seite 27 Betriebsanleitung Hochdruck Doppelmembranpumpen Cobra 40-10; Cobra 40-25 5   Beschreibung Cobra 40-10 nl/min bar (MPa) NL/min <scfm> <psi> 250 (25) 1000 <3625> <35> 200 (20) <2900> <28> 150 (15) <2175> <21> 100 (10) <1450> <14> 50 (5) <725> <7> l/min L/min <0.1>...

  • Seite 28: Druckreglereinheit

    Entlüften: Der Arbeitsdruck im Luftmotor wird entlüftet (Steuerluftdruck ist noch vorhanden). 5.7   HOCHDRUCKFILTER (OPTION) Um einen störungsfreien Betrieb gewährleisten zu können, wird die Verwendung eines WAGNER Hochdruckfilters empfohlen. Diese sind speziell für WAGNER Pneumatikpumpen konzipiert. Die Filtereinsätze können entsprechend dem zu verarbeitenden Material ausgetauscht werden.
  • Seite 29 Betriebsanleitung Hochdruck Doppelmembranpumpen Cobra 40-10; Cobra 40-25 5   Beschreibung 53 MPa 530 bar 7687 psi B_07642 Anschluss Farbstufe Offen Materialausgang Druckentlastung (Relex) Rücklauf Loctite® 542 Geschlossen Bestellnummer 2340850 | Ausgabe 05/2022...

  • Seite 30: Montage Und Inbetriebnahme

    Betriebsanleitung Hochdruck Doppelmembranpumpen Cobra 40-10; Cobra 40-25 6   Montage und Inbetriebnahme 6   MONTAGE UND INBETRIEBNAHME 6.1   QUALIFIKATION DES MONTAGE-/INBETRIEBNAHMEPERSONALS – Das Montage- und Inbetriebnahmepersonal muss alle fachlichen Voraussetzungen zur sicheren Durchführung der Inbetriebnahme besitzen. – Bei Montage, Inbetriebnahme und allen Arbeiten die Betriebsanleitungen und Sicherheitsbestimmungen der zusätzlich benötigten Systemkomponenten lesen und...
  • Seite 31 – Der Ölstand muss monatlich überwacht werden. – Es muss mit Ölaustritten bei der Öl-Ventilschraube (Position 67 in Position 46), und beim Überdruckventil (Position 42 (Cobra 40-10) oder Position 28 (Cobra 40-25) gerechnet werden (siehe Kapitel Cobra 40-10 Farbstufe [8 71] und Cobra 40-25 Farbstufe [8 79]).

  • Seite 32: Belüftung Der Spritzkabine

    Betriebsanleitung Hochdruck Doppelmembranpumpen Cobra 40-10; Cobra 40-25 6   Montage und Inbetriebnahme B_04239 1. Pumpe auf Gestell, Wagen (6) oder Wandhalterung montieren. 2. Für AirCoat System: zusätzlichen Filterdruckregler (7) (Option) montieren. 3. Ansaugsystem (5) montieren. 4. Rücklaufschlauch (4) (Option) montieren. 5. Hochdruckschlauch und Spritzpistole (2) gemäss Betriebsanleitung anschliessen.

  • Seite 33: Luftleitungen

    Betriebsanleitung Hochdruck Doppelmembranpumpen Cobra 40-10; Cobra 40-25 6   Montage und Inbetriebnahme 6.5.2   Luftleitungen WARNUNG Schlauchanschlüsse! Verletzungsgefahr und Geräteschäden. 4 Schlauchanschlüsse von Materialschlauch und Luftschlauch nicht vertauschen. 4 Sicherstellen, dass nur trockene, saubere Zerstäuberluft in die Spritzpistole gelangt! Schmutz und Feuchtigkeit in der Zerstäuberluft verschlechtern die Spritzqualität und das Spritzbild.
  • Seite 34 Betriebsanleitung Hochdruck Doppelmembranpumpen Cobra 40-10; Cobra 40-25 6   Montage und Inbetriebnahme R max < 1 MΩ B_06818 Erdungsschema (Beispiel) Bauteil / Arbeitsplatz Kabelquerschnitt Förderer 16 mm²; AWG6 Werkstück Pumpe 4  mm²; AWG12 Materialbehälter 6 mm²; AWG10 Spritzstand 16 mm²; AWG6 Alternativ: Spritzkabine Fussboden, ableitfähig Sicherer Betrieb der Pumpe ist nur mit Erdungsanschluss gewährleistet.

  • Seite 35: Inbetriebnahme

    Betriebsanleitung Hochdruck Doppelmembranpumpen Cobra 40-10; Cobra 40-25 6   Montage und Inbetriebnahme Ex-Zone Alle Geräte und Betriebsmittel müssen für die Verwendung im explosionsgefährdeten Bereich geeignet sein. – Alle Farb-, Spülmittel- und Abfallbehälter müssen elektrisch leitend sein. – Alle Behälter müssen geerdet sein.

  • Seite 36: Arbeitssicheren Zustand Feststellen

    Betriebsanleitung Hochdruck Doppelmembranpumpen Cobra 40-10; Cobra 40-25 6   Montage und Inbetriebnahme 2. Druckentlastung durchführen gemäss Kapitel Druckentlastung / Arbeitsunterbrechung [8 38]. 6.7.4   Arbeitssicheren Zustand feststellen Eine befähigte Person muss sicherstellen, dass nach Abschluss von Montage und Inbetriebnahme das Gerät auf seinen sicheren Zustand überprüft wird. Dazu gehören: 4 Sicherheitskontrollen durchführen gemäss Kapitel Sicherheitskontrollen und...

  • Seite 37: Betrieb

    Betriebsanleitung Hochdruck Doppelmembranpumpen Cobra 40-10; Cobra 40-25 7   Betrieb 7   BETRIEB 7.1   QUALIFIKATION DES BEDIENPERSONALS – Das Bedienpersonal muss zur Bedienung der gesamten Anlage qualifiziert und geeignet sein. – Das Bedienpersonal muss die möglichen Gefahren bei unsachgemässem Verhalten sowie die notwendigen Schutzeinrichtungen und -massnahmen kennen.

  • Seite 38: Druckentlastung / Arbeitsunterbrechung

    Betriebsanleitung Hochdruck Doppelmembranpumpen Cobra 40-10; Cobra 40-25 7   Betrieb B_04301 Pos Stellungen Kugelhahn Auf: Arbeitsstellung. Zu: Der Luftmotor kann noch unter Druck stehen. Entlüften: Der Arbeitsdruck im Luftmotor wird entlüftet (Steuerluftdruck ist noch vorhanden). 1. Visuelle Kontrolle durchführen: Persönliche Schutzausrüstung, Erdung und alle Geräte einsatzbereit.

  • Seite 39: Grundspülung

    Betriebsanleitung Hochdruck Doppelmembranpumpen Cobra 40-10; Cobra 40-25 7   Betrieb HINWEIS Ausgehärtetes Arbeitsmaterial im Spritzsystem bei Verarbeitung von 2K-Material! Bei Verwendung von 2K Materialien kann es zur Zerstörung von Pumpe und Spritzsystem kommen. 4 Verarbeitungsvorschriften des Herstellers beachten, insbesondere die Topfzeit.

  • Seite 40: Befüllen Mit Arbeitsmaterial

    Betriebsanleitung Hochdruck Doppelmembranpumpen Cobra 40-10; Cobra 40-25 7   Betrieb 4. Ansaugschlauch (7) in geerdeten Behälter mit Spülmittel (6) stellen. 5. Am Druckregler (1) ca. 0.05 MPa; 0.5 bar; 7.25 psi einstellen. Spülen über Rücklaufventil 1. Entlastungsventil (3) öffnen. 2. Kugelhahn (2) langsam öffnen.

  • Seite 41: Reinigung Und Wartung

    Betriebsanleitung Hochdruck Doppelmembranpumpen Cobra 40-10; Cobra 40-25 8   Reinigung und Wartung 8   REINIGUNG UND WARTUNG 8.1   REINIGUNG 8.1.1   Reinigungspersonal Reinigungsarbeiten sind regelmässig und sorgfältig durch qualifiziertes und unterwiesenes Personal durchzuführen. Über spezifische Gefährdungen ist bei der Unterweisung zu informieren. Während der Reinigungsarbeiten können folgende Gefährdungen auftreten: –...

  • Seite 42: Wartung

    GEFAHR Unsachgemässe Wartung/Reparatur! Lebensgefahr und Geräteschäden. 4 Reparaturen und Austausch von Teilen dürfen nur von einer WAGNER Servicestelle oder einer eigens ausgebildeten Person durchgeführt werden. 4 Nur WAGNER-Original-Ersatzteile und -Zubehör verwenden. 4 Nur Teile reparieren und austauschen, die im Kapitel Ersatzteile aufgeführt und dem Gerät zugeordnet sind.

  • Seite 43: Kondensatabfluss Vom Aircoat Filterregler

    Betriebsanleitung Hochdruck Doppelmembranpumpen Cobra 40-10; Cobra 40-25 8   Reinigung und Wartung 2. Schläuche, Rohre und Kupplungen prüfen: siehe Kapitel Materialschläuche, Rohre und Kupplungen [8 43]. 3. Bei jeder Ausserbetriebnahme ist das Vorgehen gemäss Kapitel Ausserbetriebnahme und Reinigung [8 41] zu beachten. 4. Wenn die Pumpe für Wartungsarbeiten entleert werden muss, gemäss Kapitel Grundspülung [8 39] und Pumpe entleeren [8 44] vorgehen.

  • Seite 44: Pumpe Entleeren

    Betriebsanleitung Hochdruck Doppelmembranpumpen Cobra 40-10; Cobra 40-25 8   Reinigung und Wartung Armatur-Einprägung Bedeutung (falls vorhanden) xxx bar Druck yymm Verpressdatum (Jahr/ Monat) Interner Code Schlauch-Aufdruck Bedeutung WAGNER Name / Hersteller yymm Herstelldatum (Jahr/ Monat) xxx bar (xx MPa) z. B. 270 bar (27MPa)
  • Seite 45 Betriebsanleitung Hochdruck Doppelmembranpumpen Cobra 40-10; Cobra 40-25 8   Reinigung und Wartung 3. Ansaugschlauch (7) in leeren, geerdeten Behälter (6) stellen. 4. Druckregler (1) zudrehen (0 MPa; 0 bar; 0 psi). Über Rücklauf entleeren 1. Entlastungsventil (3) öffnen. 2. Kugelhahn (2) langsam öffnen. 3. Luftdruck am Druckregler (1) langsam und nur so weit hochdrehen, dass die Pumpe regelmässig läuft (ca.

  • Seite 46: Leere Pumpe Befüllen

    Betriebsanleitung Hochdruck Doppelmembranpumpen Cobra 40-10; Cobra 40-25 8   Reinigung und Wartung 8.2.7   Leere Pumpe befüllen WARNUNG Explodierende Gasgemische bei unvollständig gefüllter Pumpe! Lebensgefahr durch umherfliegende Teile. Zündung umgebender explosionsfähiger Atmosphäre. 4 Gerät langsam und kontrolliert entleeren/befüllen. 4 Explosionsfähige Atmosphäre in der Umgebung vermeiden.

  • Seite 47: Filter Reinigen Und Wechseln

    Betriebsanleitung Hochdruck Doppelmembranpumpen Cobra 40-10; Cobra 40-25 8   Reinigung und Wartung 12. Sobald reines Arbeitsmaterial ohne Lufteinschlüsse fliesst, Kugelhahn (2) schliessen. 13. Spritzpistole schliessen und sichern. 14. Druckentlastung durchführen gemäss Kapitel Druckentlastung / Arbeitsunterbrechung [8 38]. 15. Inhalt des Behälters (5) den lokalen Vorschriften entsprechend entsorgen.
  • Seite 48 Betriebsanleitung Hochdruck Doppelmembranpumpen Cobra 40-10; Cobra 40-25 8   Reinigung und Wartung 8.2.8.2   Inline-Filter abgewinkelt 53 MPa 530 bar 7687 psi B_05273 Fliessrichtung 1. Pumpe und Inline-Filter spülen gemäss Kapitel Grundspülung [8 39]. Spülen über Spritzpistole, damit das Spülmittel durch den Inline-Filter fliesst. Durchfluss maximieren (Düse entfernen, gegebenenfalls Dosierventil öffnen).
  • Seite 49 Betriebsanleitung Hochdruck Doppelmembranpumpen Cobra 40-10; Cobra 40-25 8   Reinigung und Wartung 8.2.8.3   Hochdruckfilter 80 ** 82 ** 27 MPa 53 MPa 270 bar 530 bar 3916 psi 7687 psi B_05427 Bevorzugte Filter-Einbaulage Umgedrehte Filter-Einbaulage 80 Mobilux EP2** 82 Anti- Festbrennpaste** 81 Filter- Kennzeichnung 1.

  • Seite 50: Wartung Hydraulikstufe

    Betriebsanleitung Hochdruck Doppelmembranpumpen Cobra 40-10; Cobra 40-25 8   Reinigung und Wartung 3. Geerdeten Auffangbehälter unter den Hochdruckfilter stellen. 4. Kugelhahn (1) öffnen. 5. Überwurfmutter (3) lösen mit Schraubenschlüssel SW70. 6. Überwurfmutter (3) abschrauben und etwas anheben, damit sie im nächsten Schritt nicht verschmutzt.

  • Seite 51: Ölstand Kontrollieren

    4. Gewindestopfen (5) einschrauben und mit 2 Nm; 1.5 lbft festziehen. HINWEIS Verwendung Hydrauliköl Funktionsstörungen durch den Einsatz von falschem Hydrauliköl. 4 Verwendung von Original Hydrauliköl - Wagner Bestell-Nummer 322912 (250 ml; 15 cu inch). 8.2.11   Ölwechsel Ölwechsel nach 500 Betriebsstunden oder einmal jährlich durchführen.
  • Seite 52 8   Reinigung und Wartung HINWEIS Verwendung Hydrauliköl Funktionsstörungen durch den Einsatz von falschem Hydrauliköl. 4 Verwendung von Original Hydrauliköl - Wagner Bestell-Nummer 322912 (250 ml; 15 cu inch). 8.2.11.1   Öl ablassen B_07986 1. Ausser Betrieb setzen und reinigen, Kapitel Ausserbetriebnahme und Reinigung [8 41] bis und mit Punkt 6.

  • Seite 53: Hydraulikstufe Mit Öl Füllen

    Betriebsanleitung Hochdruck Doppelmembranpumpen Cobra 40-10; Cobra 40-25 8   Reinigung und Wartung 8.2.11.2   Hydraulikstufe mit Öl füllen VORSICHT Umweltverschmutzung durch Altöl! Altöl im Kanalnetz oder im Erdreich führt zu schweren Umweltschäden. Grundwasserverschmutzung ist strafbar. 4 Altöl sammeln und an öffentliche Sammelstelle abgeben.
  • Seite 54 Betriebsanleitung Hochdruck Doppelmembranpumpen Cobra 40-10; Cobra 40-25 8   Reinigung und Wartung 8.2.11.3   Entlüften B_07988 1. Pumpe ist kopfüber in demontierten Zustand auf einer geeignete Unterlage horizontal ausgerichtet. Gewindestopfen (5) entfernt. 2. Pumpe langsam laufen lassen (entlüften), bis aus dem Ölansaugrohr keine Luftblasen mehr aufsteigen.

  • Seite 55: Störungssuche Und -Behebung

    Betriebsanleitung Hochdruck Doppelmembranpumpen Cobra 40-10; Cobra 40-25 9   Störungssuche und -behebung 9   STÖRUNGSSUCHE UND -BEHEBUNG Störung Ursache Behebung Pumpe arbeitet nicht. Luftmotor läuft nicht an, bleibt stehen. Kugelhahn an der Druckreglereinheit schliessen / öffnen oder Druckluftzulei- tung kurz unterbrechen. Keine Luftdruckanzeige am Manometer Druckluftzufuhr kurz unterbrechen oder (Luftdruckregler arbeitet nicht).
  • Seite 56 Betriebsanleitung Hochdruck Doppelmembranpumpen Cobra 40-10; Cobra 40-25 9   Störungssuche und -behebung Liegt keine der genannten Störungsursachen vor, kann der Defekt bei einer WAGNER Kundendienststelle behoben werden. Bestellnummer 2340850 | Ausgabe 05/2022...

  • Seite 57: Reparatur

    GEFAHR Unsachgemässe Wartung/Reparatur! Lebensgefahr und Geräteschäden. 4 Reparaturen und Austausch von Teilen dürfen nur von einer WAGNER Servicestelle oder einer eigens ausgebildeten Person durchgeführt werden. 4 Nur WAGNER-Original-Ersatzteile und -Zubehör verwenden. 4 Nur Teile reparieren und austauschen, die im Kapitel Ersatzteile aufgeführt und dem Gerät zugeordnet sind.

  • Seite 58: Reinigung Der Teile Nach Erfolgter Demontage

    Betriebsanleitung Hochdruck Doppelmembranpumpen Cobra 40-10; Cobra 40-25 10   Reparatur – Drehmomentschlüssel 40 Nm; 30 lbft – Gabelschlüssel SW 3; 5; 7; 8; 10; 12; 13; 14; 15; 16; 17; 18; 19; 22; 24; 27; 36; 50 – Imbusschlüssel SW 10 –...

  • Seite 59: Funktionskontrolle Nach Der Reparatur

    Betriebsanleitung Hochdruck Doppelmembranpumpen Cobra 40-10; Cobra 40-25 11   Funktionskontrolle nach der Reparatur 11   FUNKTIONSKONTROLLE NACH DER REPARATUR Nach jeder Reparatur muss das Gerät vor der Wiederinbetriebnahme auf seinen sicheren Zustand überprüft werden. Der erforderliche Prüf- und Testumfang ist von der durchgeführten Reparatur abhängig und muss vom Reparaturpersonal dokumentiert...

  • Seite 60: Entsorgung

    Betriebsanleitung Hochdruck Doppelmembranpumpen Cobra 40-10; Cobra 40-25 12   Entsorgung 12   ENTSORGUNG 12.1   GERÄT Bei Verschrottung der Geräte ist es empfehlenswert, eine differenzierte Abfallentsorgung der Materialien vorzunehmen. Es wurden folgende Materialien verwendet: – Edelstahl – Aluminium – Elastomere – Kunststoffe – Hartmetall 12.2 ...

  • Seite 61: Zubehör

    Betriebsanleitung Hochdruck Doppelmembranpumpen Cobra 40-10; Cobra 40-25 13   Zubehör 13   ZUBEHÖR 13.1   COBRA 40-10 ZUBEHÖR AirCoat 10,19 30,31 B_04234 B_04248 Zu Position 7: Anstelle des Entlastungsventils kann der Fitting (7) eingeschraubt werden. Der notwendige Kugelhahn muss dann bauseitig beschafft werden. Der Rücklaufschlauch kann nicht mehr am Ausgang [Rücklaufstutzen] angeschlossen werden.
  • Seite 62 Betriebsanleitung Hochdruck Doppelmembranpumpen Cobra 40-10; Cobra 40-25 13   Zubehör Bestellnr. Benennung 2329519 Membranpumpe Cobra 40-10 ♦ 322912 Hydrauliköl (für Druckstufe) 250 ml; 250 cc 236219 Erdungskabel 3 m; 9.8 ft ♦ 2382997 AirCoat Filterdruckregler 341434 Doppelmaulschlüssel 2329026 Inline-Filter HL DN6-PN270-G1/4"-SSt 2325343 Fitting DF-MM-R1/4"-M12-PN270-SSt...

  • Seite 63: Cobra 40-25 Zubehör

    Betriebsanleitung Hochdruck Doppelmembranpumpen Cobra 40-10; Cobra 40-25 13   Zubehör Bestellnr. Benennung Druckentlastung Relex (siehe Beiblatt Bestellnr. 2409685) 2401807 Fitting RF-FM-M36-G1 1/4-PN20-SSt 2401849 Oberbehälter-Set 20L Cobra 2356467 Kugelhahn-Set ♦ = Verschleissteile 13.2   COBRA 40-25 ZUBEHÖR AirCoat 57/58 10,19 60/61 30,31 12 12...
  • Seite 64 Betriebsanleitung Hochdruck Doppelmembranpumpen Cobra 40-10; Cobra 40-25 13   Zubehör Zu Position 7: Anstelle des Entlastungsventils kann der Fitting (7) eingeschraubt werden. Der notwendige Kugelhahn muss dann bauseitig beschafft werden. Der Rücklaufschlauch kann nicht mehr am Ausgang [Rücklaufstutzen] angeschlossen werden. Alternative: Position 65 beinhaltet einen Kugelhahn.
  • Seite 65 Betriebsanleitung Hochdruck Doppelmembranpumpen Cobra 40-10; Cobra 40-25 13   Zubehör Bestellnr. Benennung ♦ 322911 Set Ölfüllung mit 100 ml; 100 cc Spritze 322916 Set Luftkupplung NW 10 mm; 0.39 inch 9985619 Schlauchtülle mit Dichtring 2329922 Fitting SF-MM-G3/8"-M24-PN530-SSt 2335334 HD-Filter DN12-PN530-CS komplett...

  • Seite 66: Ersatzteile

    GEFAHR Unsachgemässe Wartung/Reparatur! Lebensgefahr und Geräteschäden. 4 Reparaturen und Austausch von Teilen dürfen nur von einer WAGNER Servicestelle oder einer eigens ausgebildeten Person durchgeführt werden. 4 Nur WAGNER-Original-Ersatzteile und -Zubehör verwenden. 4 Nur Teile reparieren und austauschen, die im Kapitel Ersatzteile aufgeführt und dem Gerät zugeordnet sind.

  • Seite 67: Cobra 40-10 Übersicht Der Baugruppen

    Betriebsanleitung Hochdruck Doppelmembranpumpen Cobra 40-10; Cobra 40-25 14   Ersatzteile 14.3   COBRA 40-10 ÜBERSICHT DER BAUGRUPPEN 25 Nm; 18 lbft B_04250 Bestellnr. Benennung Luftmotor 3/53 Farbstufe Cobra 40-10 vormontiert 322436 Verschalung Luftmotor 322437 Verschalung Druckstufe 322235 Haube 4 mit Luftauslass 9907224...

  • Seite 68: Cobra 40-10 Luftmotor

    Betriebsanleitung Hochdruck Doppelmembranpumpen Cobra 40-10; Cobra 40-25 14   Ersatzteile 14.4   COBRA 40-10 LUFTMOTOR 10-15 Nm; 7-11 lbft 20-25 Nm; 15-18 lbft 2-3 Nm; 1.5-2.2 lbft 25Nm B_06851 Zu Position 33: Kolben nicht demontieren! Bestellnr. Benennung 9998718 Treibstift 367318 Schulterschraube 4...
  • Seite 69 Betriebsanleitung Hochdruck Doppelmembranpumpen Cobra 40-10; Cobra 40-25 14   Ersatzteile Bestellnr. Benennung 367318 Schulterschraube 4 9925033 Scheibe 367310 Schalldämpfer 4 ♦ ⋆ 9974098 O-Ring ♦ ⋆ 9974097 O-Ring 9900325 Zylinderschraube 9920103 Scheibe A6.4 367309 Anschlussteil 4 367320 Federstecker ♦ 369290 Pilotventil...
  • Seite 70 Betriebsanleitung Hochdruck Doppelmembranpumpen Cobra 40-10; Cobra 40-25 14   Ersatzteile Bestellnr. Benennung ♦ ⋆ 9974166 O-Ring 9904307 Verschlussschraube Bund / Innen-6kt. 9974217 Stangendichtung ♦ 9970154 Dichtring ♦ 322439 Schalldämmung Luftmotor 9990861 Lamellenstopfen ♦ 368313 Dämpfer ISO1 und ISO2 9971123 O-Ring ♦...

  • Seite 71: Cobra 40-10 Farbstufe

    Betriebsanleitung Hochdruck Doppelmembranpumpen Cobra 40-10; Cobra 40-25 14   Ersatzteile 14.5   COBRA 40-10 FARBSTUFE Cobra 40-10 70 Nm; 52 lbft 90 Nm; 66 lbft 20 Nm; 15 lbft 30 Nm; 22 lbft 50 Nm; 37 lbft 40 Nm; 29.5 lbft 1.5 Nm; 1.1 lbft 2 Nm;...
  • Seite 72 9920107 Scheibe ♦ ⋆ 9974184 O-Ring 322411 Ventilverschraubung 341336 Spange ♦ ⋆ 322914 Set Einlassventil komplett (aus 2 Ventilen) siehe Kapitel Cobra 40-10 Einlassventil [8 83] 2330810 Stutzen 322410 Farbstufe 322412 Stopfen 9904311 Verschlussschraube 169248 Entlastungsventil komplett siehe Kapitel Entlastungsventil [8 85] ♦...
  • Seite 73 105 ♦ ⋆ 9971395 O-Ring 10x1.25 2312288 Service Set Farbstufe Cobra 40-10 322917 Service Set Cobra 40-10 Kolben (inkl. Pos 25, 31‚ 32‚ 33, 59 und 108) 322930 Montagedorn Kolbenstange 9992616 Molykote ® DX Fettpaste 9998808 Fett Mobilux ® EP2 9992528 Loctite ®...
  • Seite 74 Betriebsanleitung Hochdruck Doppelmembranpumpen Cobra 40-10; Cobra 40-25 14   Ersatzteile 40 Nm; 29.5 lbft 29 59 30 31 B_04252 Hinweis: Die Montage der Kolbenstange (25) darf nur mit aufgeschraubtem Montagedorn (108) durchgeführt werden. Alle O-Ringe und Dichtungen vor dem Einbau leicht mit Fett (111) einstreichen.

  • Seite 75: Cobra 40-25 Übersicht Der Baugruppen

    Betriebsanleitung Hochdruck Doppelmembranpumpen Cobra 40-10; Cobra 40-25 14   Ersatzteile 14.6   COBRA 40-25 ÜBERSICHT DER BAUGRUPPEN 25 Nm; 18 lbft B_04254 Bestellnr. Benennung Luftmotor Cobra 40-25 Farbstufe Cobra 40-25 vormontiert 9920106 Scheibe 322235 Haube 4 mit Luftauslass 2308693 Zylinderschraube mit Innensechskant...

  • Seite 76: Cobra 40-25 Luftmotor

    Betriebsanleitung Hochdruck Doppelmembranpumpen Cobra 40-10; Cobra 40-25 14   Ersatzteile 14.7   COBRA 40-25 LUFTMOTOR 10-15 Nm; 7-11 lbft 20-25 Nm; 15-18 lbft 2-3 Nm; 1.5-2.2 lbft 55 28 25Nm B_06852 Zu Position 33: Kolben nicht demontieren! Bestellnr. Benennung 9998718 Treibstift 367318...
  • Seite 77 Betriebsanleitung Hochdruck Doppelmembranpumpen Cobra 40-10; Cobra 40-25 14   Ersatzteile Bestellnr. Benennung 367318 Schulterschraube 4 9925033 Scheibe 367310 Schalldämpfer 4 ♦ ⋆ 9974098 O-Ring ♦ ⋆ 9974097 O-Ring 9900325 Zylinderschraube 9920103 Scheibe A6.4 367309 Anschlussteil 4 367320 Federstecker 369290 Pilotventil 9998674...
  • Seite 78 Betriebsanleitung Hochdruck Doppelmembranpumpen Cobra 40-10; Cobra 40-25 14   Ersatzteile Bestellnr. Benennung ♦ 322439 Schalldämmung Luftmotor 9990861 Lamellenstopfen 368313 Dämpfer ISO1 und ISO2 ♦ 9971123 O-Ring ♦ 9992590 Loctite ® 222 50 ml; 50 cc 2311012 Verteilstück Midi zu Grösse 4 ♦...

  • Seite 79: Cobra 40-25 Farbstufe

    Betriebsanleitung Hochdruck Doppelmembranpumpen Cobra 40-10; Cobra 40-25 14   Ersatzteile 14.8   COBRA 40-25 FARBSTUFE 100 Nm; 74 lbft (8 x) 120 Nm; 89 lbft (2 x) 20 Nm; 15 lbft 50 Nm; 37 lbft 40 Nm; 29.5 lbft 24/92 43 104 1.5 Nm;...
  • Seite 80 Betriebsanleitung Hochdruck Doppelmembranpumpen Cobra 40-10; Cobra 40-25 14   Ersatzteile Bestellnr. Benennung 2306195 Sechskantschraube 9925011 Scheibe ♦ ⋆ 2306183 O-Ring 2306164 Ventilverschraubung 341336 Spange ♦ ⋆ 2308753 Set Einlassventil komplett (bestehend aus 2 Ventilen) siehe Kapitel Cobra 40-25 Einlassventil [8 84] 2330810...
  • Seite 81 Betriebsanleitung Hochdruck Doppelmembranpumpen Cobra 40-10; Cobra 40-25 14   Ersatzteile Bestellnr. Benennung 9920106 Scheibe 2386160 Sechskantmutter selbstsichernd (neu) 9910101 Sechskantmutter mit Loctite ® 243 gesichert (alte Ausführung!) 322427 Dämpfungsscheibe ♦ ♦ 2306204 Kolbendichtung Profil Z5 2306205 Kolben Luftmotor 4 ♦ 9974084...
  • Seite 82 Betriebsanleitung Hochdruck Doppelmembranpumpen Cobra 40-10; Cobra 40-25 14   Ersatzteile Bestellnr. Benennung 2314670 Montagedorn Kolbenstange 9992616 Molykote ® DX Fettpaste 9998808 Fett Mobilux ® EP2 ♦ = Verschleissteile ⋆ = im Service-Set enthalten * Das Innengewinde am Materialausgang der Farbstufe (Pos 14) wird ab Jahr 2014 von G1/2"...

  • Seite 83: Cobra 40-10 Einlassventil

    Betriebsanleitung Hochdruck Doppelmembranpumpen Cobra 40-10; Cobra 40-25 14   Ersatzteile Alle O-Ringe und Dichtungen vor dem Einbau leicht mit Fett (111) einstreichen. 14.9   COBRA 40-10 EINLASSVENTIL B_01230 Zu Position 8 und 10: Klebefläche: Vorbehandelt mit Schnellreiniger Loctite ® Typ 7063. Bestellnr.

  • Seite 84: Cobra 40-25 Einlassventil

    Betriebsanleitung Hochdruck Doppelmembranpumpen Cobra 40-10; Cobra 40-25 14   Ersatzteile Bestellnr. Benennung 341241 Einlassventildrücker komplett 9922724 Sicherungsscheibe 3.2 341377 Hülse 9994275 Druckfeder ♦ 9971486 O-Ring 4x2 ♦ 341316 Abstreifer 341375 Verschlussschraube ♦ = Verschleissteile 14.11   COBRA 40-25 EINLASSVENTIL -0.1 B_02942 Zu Position 8 und 10: Klebefläche : Vorbehandelt mit Schnellreiniger Loctite ® Typ 7063.

  • Seite 85: Entlastungsventil

    Betriebsanleitung Hochdruck Doppelmembranpumpen Cobra 40-10; Cobra 40-25 14   Ersatzteile 14.12   ENTLASTUNGSVENTIL B_01231 Zu Position 7: Klebefläche: Vorbehandelt mit Schnellreiniger Loctite ® Typ 7063. Bestellnr. Benennung 169248 Entlastungsventil komplett ♦ 9920602 Passscheibe 169346 Druckfeder 9920202 Scheibe ♦ 9971395 O-Ring 10x1.25 9971486 O-Ring 4x2 ♦...

  • Seite 86: Hochdruckfilter 530 Bar

    Betriebsanleitung Hochdruck Doppelmembranpumpen Cobra 40-10; Cobra 40-25 14   Ersatzteile 14.13   HOCHDRUCKFILTER 530 BAR 30 Nm; 22 lbft 53 MPa 530 bar 7687 psi 140 Nm 103 lbft B_03934 Pos. 3 von Hand anziehen Edelstahl Kennzeichnung des Filters Carbonstahl Bestellnummer 2340850 | Ausgabe 05/2022...

  • Seite 87: Inline-Filter Abgewinkelt 530 Bar

    Betriebsanleitung Hochdruck Doppelmembranpumpen Cobra 40-10; Cobra 40-25 14   Ersatzteile Bestellnr. Benennung Edelstahl Carbonstahl 2329025 2335334 HD Filter DN12-PN530 komplett 2324542 Filtergehäuse 2324543 Überwurfmutter 2330780 Fitting-DF-MM-G1/2-G3/8-PN530-SSt 9955863 O-Ring ♦ 2324670 Verteilgehäuse für Kugelhahn 9894245 Filterstütze Filterpatrone * 295721 * Filtersieb 200 Maschen pro Zoll (fein) ♦...

  • Seite 88: Inline-Filter Gerade 270 Bar

    Betriebsanleitung Hochdruck Doppelmembranpumpen Cobra 40-10; Cobra 40-25 14   Ersatzteile Bestellnr. Benennung 2329026 Inline-Filter HL DN6-PN530-G1/4"-SSt 2326045 Filter-Einlassgehäuse vormontiert 2315723 * Einsteckfilter rot (fein), 200 Maschen pro Zoll – 10 Stück ♦ ● 2315724 * Einsteckfilter blau (mittel), 150 Maschen pro Zoll – 10 Stück ♦...

  • Seite 89: Aircoat Regler Und Aircoat Filterregler

    Betriebsanleitung Hochdruck Doppelmembranpumpen Cobra 40-10; Cobra 40-25 14   Ersatzteile 14.16   AIRCOAT REGLER UND AIRCOAT FILTERREGLER B_05400 Aircoat Regler und Aircoat Filterregler Pos 3 bzw. 4: * Durchflussrichtung beachten (Pfeilrichtung am Gehäuse) Pos 5: Manometer nur soweit einschrauben, bis der weisse Dichtring vollständig im Filterregelventil ist.

  • Seite 90: Cobra Gestell Komplett

    Betriebsanleitung Hochdruck Doppelmembranpumpen Cobra 40-10; Cobra 40-25 14   Ersatzteile 14.17   COBRA GESTELL KOMPLETT B_06841 Bestellnr. Benennung 40-10 40-25 322052 2308732 Gestell Cobra Gestell gepresst Gestell-Rohr 9990861 Stopfen 9999209 Klemmschalengleiter ♦ 9910204 Sechskantmutter selbstsichernd M6 9900202 Sechskantschraube M6x40 9900126 Sechskantschraube M6x45 ♦...

  • Seite 91: Wagen Cobra Horizontal

    Betriebsanleitung Hochdruck Doppelmembranpumpen Cobra 40-10; Cobra 40-25 14   Ersatzteile 14.18   WAGEN COBRA HORIZONTAL B_05001 Achseinstellung: Wagen Cobra Bestellnr. Benennung 2341375 Wagen Cobra komplett Ständer links 4"-6" Ständer rechts 4"-6" 9907140 Sechskantschraube 9910204 Sechskantmutter selbstsichernd M6 Bestellnummer 2340850 | Ausgabe 05/2022...
  • Seite 92 Betriebsanleitung Hochdruck Doppelmembranpumpen Cobra 40-10; Cobra 40-25 14   Ersatzteile Bestellnr. Benennung ♦ 2304440 Rad D250 340372 Scheibe 9995302 Federstecker Radachse 4"-6" komplett ♦ 367943 Verbindungsteil 4"-6" Rohrfuss mit Lamellen ♦ 9998685 Klemmschalengleiter Stopfen Gestell-Rohr lang 3061695 Sechskantschraube ohne Schaft ♦...

  • Seite 93: Wagen Kompett

    Betriebsanleitung Hochdruck Doppelmembranpumpen Cobra 40-10; Cobra 40-25 14   Ersatzteile 14.19   WAGEN KOMPETT B_03932 Abstand für Cobra Bestellnr. Benennung 2325901 Wagen komplett Ständer links 4"-6" (geschweisst) Ständer rechts 4"-6" (geschweisst) 9907140 Sechskantschraube DIN931 M6x75 9910204 Sechskantmutter selbstsichernd M6 ♦ 2304440 Rad D250...

  • Seite 94: Behälter

    Betriebsanleitung Hochdruck Doppelmembranpumpen Cobra 40-10; Cobra 40-25 14   Ersatzteile ♦ = Verschleissteile 14.20   5L-BEHÄLTER B_04258 Bestellnr. Benennung ♦ 2344505 Oberbehältergarnitur Ex, 5 L; 1.3 gal 9902313 Zylinderblechschraube 3756 Filterscheibe Maschenweite 0.4 mm; 0.02 inch ♦ ♦ 37607 Filterscheibe Maschenweite 0.8 mm; 0.03 inch ♦...

  • Seite 95: Behälter

    Kegelaufsatz vormontiert 9990623 Schutzstopfen 2320922 Dichthülse ♦ ♦ 2333163 Entlastungsrohr 2L / 5L komplett 2347181 Montageanleitung 2330810 Stutzen ♦ = Verschleissteile * Austauschen bei folgenden Pumpen: – Cobra 40-10 mit Produktdatum älter als November 2013. Bestellnummer 2340850 | Ausgabe 05/2022...

  • Seite 96: Konformitätserklärung

    DGUV Regel 100-500 Kapitel 2.36 TRGS 727 Kennzeichnung:    II 2 G Ex h IIB T6 Gb X EU-Konformitätserklärung Die EU-Konformitätserklärung liegt dem Produkt bei. Sie kann bei Bedarf bei Ihrer WAGNER Vertretung unter Angabe des Produkts und der Seriennummer nachbestellt werden. Bestellnummer: 2302350 Bestellnummer 2340850 | Ausgabe 05/2022...
  • Seite 97 Betriebsanleitung Hochdruck Doppelmembranpumpen Cobra 40-10; Cobra 40-25 15   Konformitätserklärung Bestellnummer 2340850 | Ausgabe 05/2022...
  • Seite 98 Betriebsanleitung Hochdruck Doppelmembranpumpen Cobra 40-10; Cobra 40-25 15   Konformitätserklärung Bestellnummer 2340850 | Ausgabe 05/2022...
  • Seite 100 Bestellnummer 2340850 Ausgabe 05/2022 Deutschland J. Wagner GmbH Otto-Lilienthal-Strasse 18 Postfach 1120 D-88677 Markdorf Telefon: +49 (0)7544 5050 Telefax: +49 (0)7544 505200 E-Mail: ts-liquid@wagner-group.com Schweiz Wagner International AG Industriestrasse 22 CH-9450 Altstätten Telefon: +41 (0)71 757 2211 Telefax: +41 (0)71 757 2222 Weitere Kontaktadressen sind im Internet zu finden unter: www.wagner-group.com Änderungen vorbehalten...
