Betriebsanleitung
D101645XDE2
August 2020
Überströmregler für Tankbegasung Typ 1290
WARNUNG
Nichtbeachtung dieser Anweisungen oder das
unsachgemäße Installieren und Warten dieser
Komponenten können Explosionen, Brände und
/ oder chemische Kontamination und daraus
resultierende Sachschäden und schwere oder
tödliche Verletzungen verursachen.
Fisher™ Überströmregler müssen gemäß
europäischen, nationalen und örtlichen
Vorschriften, Regeln und Richtlinien sowie
Anweisungen von Emerson Process Management
Regulator Technologies, Inc. (Emerson) installiert,
betrieben und gewartet werden.
Bei Leckagen oder wenn ständig Gas abgeblasen
wird, muss der Regler / das Ventil möglicherweise
gewartet werden. Wird das Problem nicht behoben,
kann sich eine gefährliche Situation entwickeln.
Installations- und Wartungsarbeiten an dieser
Einheit müssen von qualifizierten Personen
durchgeführt werden.
Installations-, Betriebs- und Wartungsverfahren,
die von unqualifiziertem Personal durchgeführt
werden, können eine falsche Justierung und
einen unsicheren Betrieb zur Folge haben. Diese
Zustände können zu Schäden an der Anlage oder
Verletzungen führen. Für die Installation, den
Betrieb und die Wartung des Überströmregler
Typ 1290 qualifiziertes Personal einsetzen.
Einführung
Umfang der Betriebsanleitung
Diese Betriebsanleitung enthält Verfahren zur Installation,
Einstellung und Wartung sowie Informationen zur Bestellung
von Teilen für den Überstromregler Typ 1290 komplett mit
Hauptventil Typ EGR, Pilot Typ T208P oder Typ T208PL und
Versorgungsdruckregler Typ MR95H. Detaillierte Anweisungen
zur Installation, Einstellung und Wartung sonstiger mit diesem
Regler verwendeter Geräte sind in separaten Betriebsanleitungen
zu finden.
W7427

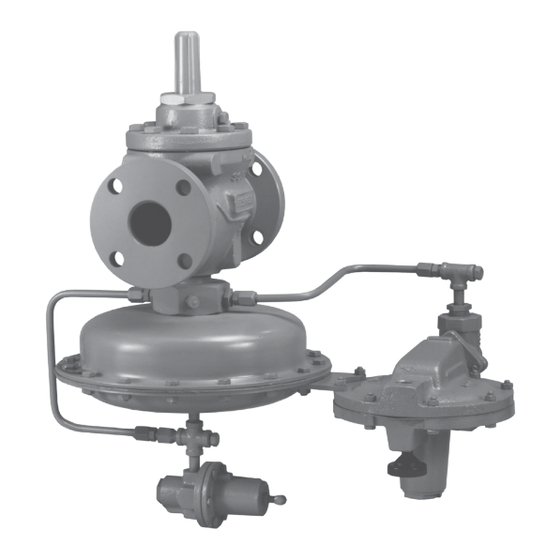

Abbildung 1. Überströmreglersystem Typ 1290
Produktbeschreibung
Der Überströmregler Typ 1290 ist ein unabhängiges
vorgesteuertes Regelsystem, das für die Drucklimitierung von
Schutzgas verwendet wird. Wenn der Schutzgasdruck im Inneren
des Behälters aufgrund thermischer Erwärmung oder Einpump-
Vorgängen steigt, erkennt der Regler Typ 1290 einen Anstieg
des Drucks im Behälter und bläst den überschüssigen internen
Tankdruck in einen Dampfrückgewinnungsspeichertank ab.
Funktionsprinzip
Der Überströmregler Typ 1290 dient als
Behälterdruckbergrenzungssystem. Der Regler Typ 1290
begrenzt den Schutzgasdruck im Behälter, wenn der Behälter
mit Flüssigkeit gefüllt wird oder wenn die Umgebungstemperatur
eine Ausdehnung des Dampfgases bewirkt. Das System
überwacht den steigenden Druck und öffnet das Ventil, um
überschüssiges Schutzgas in ein Dampfrückgewinnungssystem
zu leiten oder in die Atmosphäre abzublasen und so den
gewünschten Druck im Behälter zu begrenzen.
Typ 1290
