Aufbau und Funktion
4
Aufbau und Funktion
4.1
Aufbau

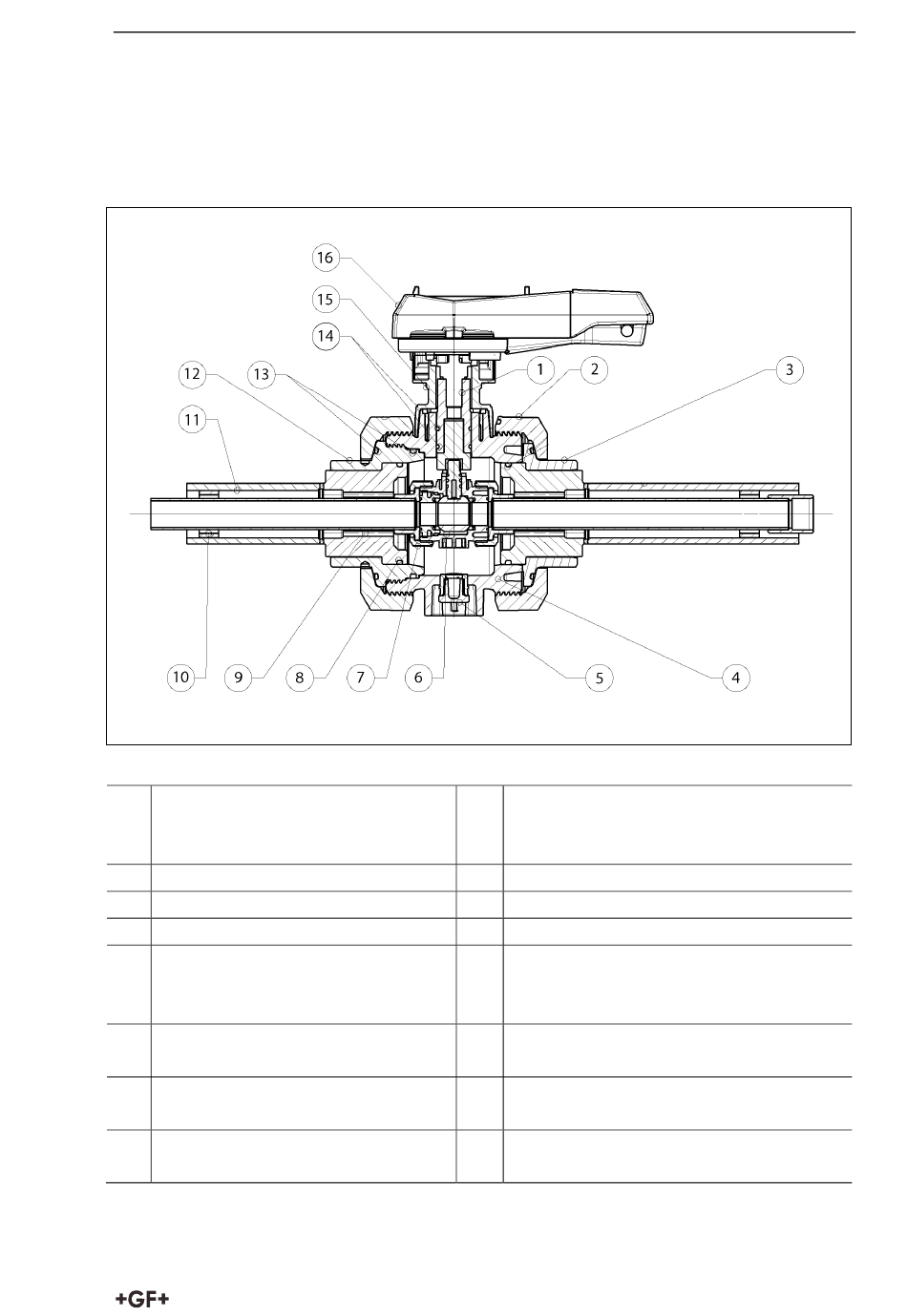

Abb. 1
1
Zapfen
2
Überwurfmutter Schutzgehäuse
3
Einlegteil
4
Schutzgehäuse
Anschluss für ½ Zoll
5
Leckageüberwachung oder PVC-
U ½ Zoll Stopfen
Kugelhahn Typ 546 (Zentralteil)
6
Überwurfmutter Kugelhahn Typ
7
546
8
O-Ring zum PE-Anschlussteil
Durchgangsbohrung für die
9
Leckageüberwachung der
Innenleitung
10
Distanzhalter
11
Abstützungen PE
12
Einschraubteil
O-Ringe zum Einlegteil /
13
Einschraubteil
14
O-Ringe zum Zapfen
Muttern und Schrauben (zur
15
Befestigung des Hebels)
Handhebel
16
Betriebsanleitung
7
