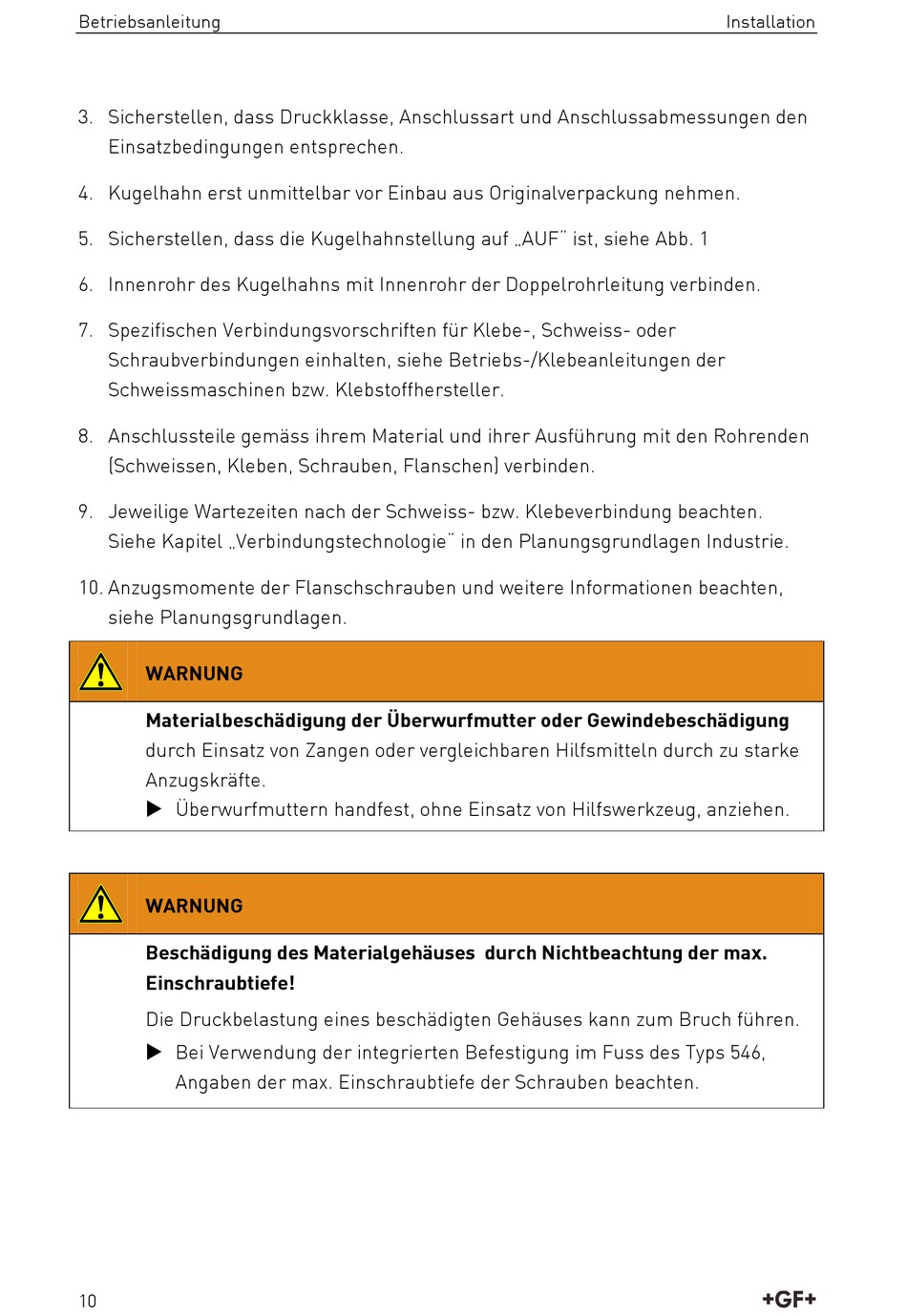

GF CONTAIN-IT Plus Bedienungsanleitung Seite 10

Betriebsanleitung
3. Sicherstellen, dass Druckklasse, Anschlussart und Anschlussabmessungen den
Einsatzbedingungen entsprechen.
4. Kugelhahn erst unmittelbar vor Einbau aus Originalverpackung nehmen.
5. Sicherstellen, dass die Kugelhahnstellung auf „AUF" ist, siehe Abb. 1
6. Innenrohr des Kugelhahns mit Innenrohr der Doppelrohrleitung verbinden.
7. Spezifischen Verbindungsvorschriften für Klebe-, Schweiss- oder
Schraubverbindungen einhalten, siehe Betriebs-/Klebeanleitungen der
Schweissmaschinen bzw. Klebstoffhersteller.
8. Anschlussteile gemäss ihrem Material und ihrer Ausführung mit den Rohrenden
(Schweissen, Kleben, Schrauben, Flanschen) verbinden.
9. Jeweilige Wartezeiten nach der Schweiss- bzw. Klebeverbindung beachten.
Siehe Kapitel „Verbindungstechnologie" in den Planungsgrundlagen Industrie.
10. Anzugsmomente der Flanschschrauben und weitere Informationen beachten,
siehe Planungsgrundlagen.
WARNUNG
Materialbeschädigung der Überwurfmutter oder Gewindebeschädigung
durch Einsatz von Zangen oder vergleichbaren Hilfsmitteln durch zu starke
Anzugskräfte.
 Überwurfmuttern handfest, ohne Einsatz von Hilfswerkzeug, anziehen.
WARNUNG
Beschädigung des Materialgehäuses durch Nichtbeachtung der max.
Einschraubtiefe!
Die Druckbelastung eines beschädigten Gehäuses kann zum Bruch führen.
 Bei Verwendung der integrierten Befestigung im Fuss des Typs 546,
Angaben der max. Einschraubtiefe der Schrauben beachten.
10
Installation
