6 Nastavenia

6.1 Nastavenie úchopového priestoru
●
Na zariadení je možné upraviť rozsah uchytenia
ramien pre rôzne veľkosti predmetov.
●
Nastavenie upínacieho rozsahu sa vykoná
nasledovným spôsobom:
●
Motýlikové skrutky uvoľnite a vytiahnite.
●
posúvajte ramená, kým nebude rozsah uchopenia
zodpovedajúci požadovaným rozmerom.
Poznamenajme, že obe ramená sú symetricky
usporiadané a že vzdialenosť medzi čeľusťami a
predmetom nie je väčšia ako 2 cm.
●
Dajte motýlikové skrutky do vhodných otvorov a
utiahnite ich.
7 Použitie
7.1 Všeobecné
●
Pripojte TSV k zdvíhaciemu zariadeniu alebo použite na
manipuláciu rukoväť pre dve osoby
●
Nastavte upínací rozsah.
●
Centricky nastavteTSV na predmet a uvoľnite páčku
poloautomatického uvoľnenia pri zdvíhaní zariadenia
●
Zdvihite TSV so záťažou.
●
Zmenšovaním záťaže poloautomatické uvoľnenie
zamkne a TSV môže byť zdvihnuté bez záťaže.
12 / 15
Nastavenia

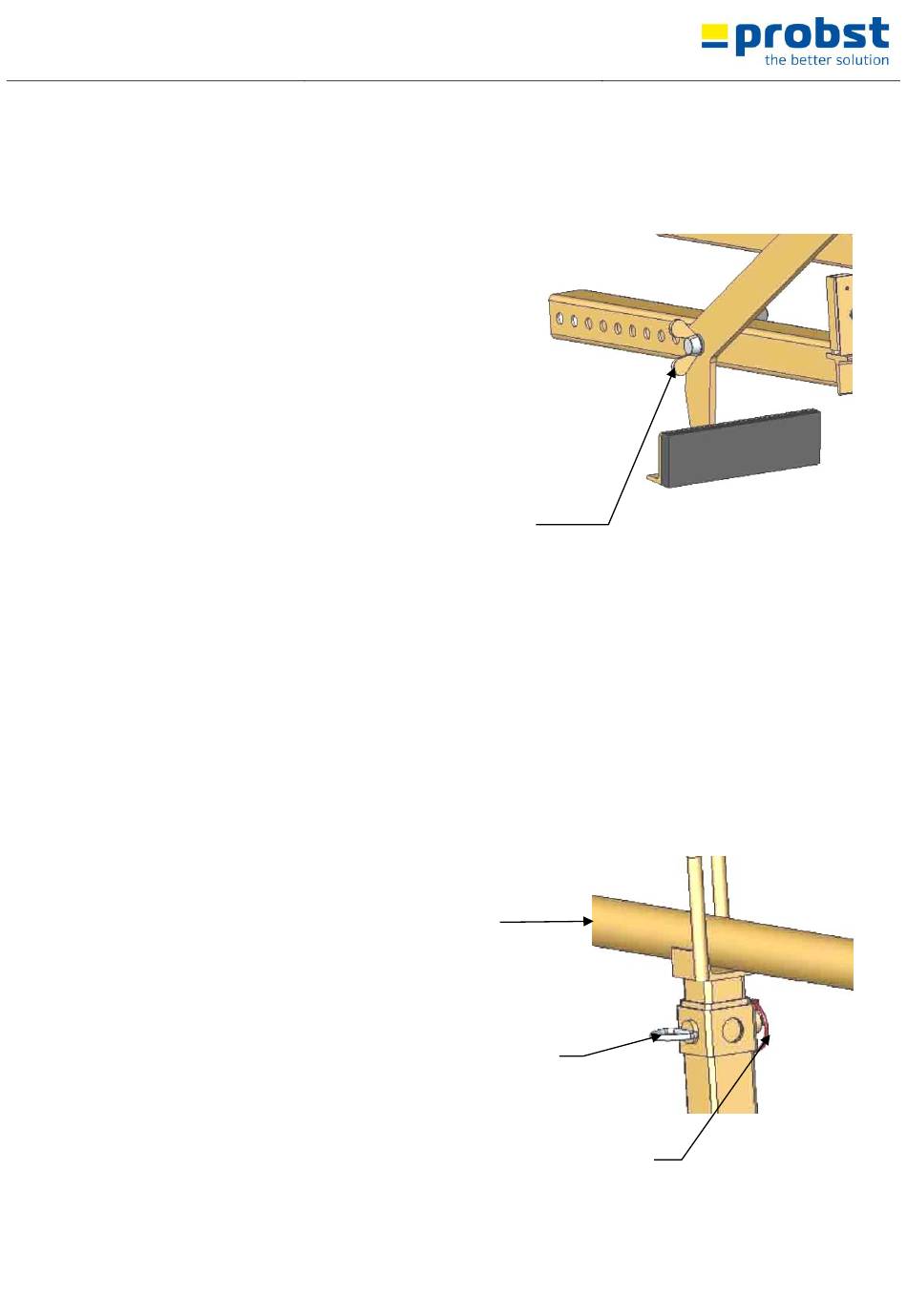

Motýliková
skrutka
V obmedzených priestoroch môže byť rúčka TSV
otočená o 90°.
●
Vyberte závlačku zaisťovacieho kolíka a vytiahnite
zaisťovacie kolíky.
●
Vytiahnite rúčku zo štvorcového profilu TSV a
otočte o 90°.
●
Zastrčte kolík do otvoru a zaistite ho závlačkoou.
Rúčka
Zastrkávací kolík
Skladacia závlačka
