Anschlüsse; Ilan-Eingang (Rj-45) - NEC MultiSync C431 Bedienungsanleitung

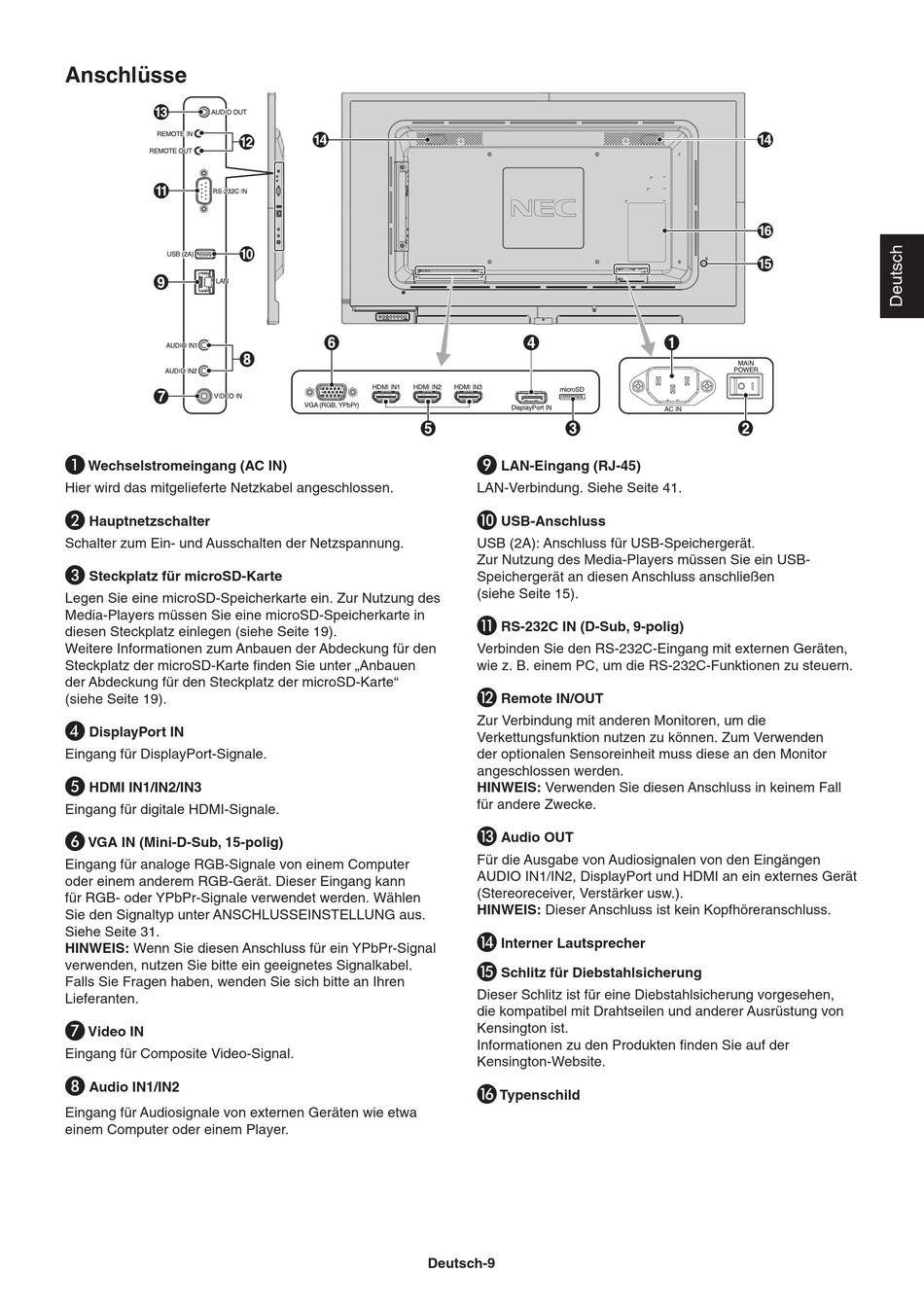

Anschlüsse
A
Wechselstromeingang (AC IN)
Hier wird das mitgelieferte Netzkabel angeschlossen.
B
Hauptnetzschalter
Schalter zum Ein- und Ausschalten der Netzspannung.
C
Steckplatz für microSD-Karte
Legen Sie eine microSD-Speicherkarte ein. Zur Nutzung des
Media-Players müssen Sie eine microSD-Speicherkarte in
diesen Steckplatz einlegen (siehe Seite 19).
Weitere Informationen zum Anbauen der Abdeckung für den
Steckplatz der microSD-Karte finden Sie unter „Anbauen
der Abdeckung für den Steckplatz der microSD-Karte"
(siehe Seite 19).
D
DisplayPort IN
Eingang für DisplayPort-Signale.
E
HDMI IN1/IN2/IN3
Eingang für digitale HDMI-Signale.
F
VGA IN (Mini-D-Sub, 15-polig)
Eingang für analoge RGB-Signale von einem Computer
oder einem anderem RGB-Gerät. Dieser Eingang kann
für RGB- oder YPbPr-Signale verwendet werden. Wählen
Sie den Signaltyp unter ANSCHLUSSEINSTELLUNG aus.
Siehe Seite 31.
HINWEIS: Wenn Sie diesen Anschluss für ein YPbPr-Signal
verwenden, nutzen Sie bitte ein geeignetes Signalkabel.
Falls Sie Fragen haben, wenden Sie sich bitte an Ihren
Lieferanten.
G
Video IN
Eingang für Composite Video-Signal.
H
Audio IN1/IN2
Eingang für Audiosignale von externen Geräten wie etwa
einem Computer oder einem Player.
USB Upstream
I
LAN-Eingang (RJ-45)
LAN-Verbindung. Siehe Seite 41.
J
USB-Anschluss
USB (2A): Anschluss für USB-Speichergerät.
Zur Nutzung des Media-Players müssen Sie ein USB-
Speichergerät an diesen Anschluss anschließen
(siehe Seite 15).
K
RS-232C IN (D-Sub, 9-polig)
Verbinden Sie den RS-232C-Eingang mit externen Geräten,
wie z. B. einem PC, um die RS-232C-Funktionen zu steuern.
L
Remote IN/OUT
Zur Verbindung mit anderen Monitoren, um die
Verkettungsfunktion nutzen zu können. Zum Verwenden
der optionalen Sensoreinheit muss diese an den Monitor
angeschlossen werden.
HINWEIS: Verwenden Sie diesen Anschluss in keinem Fall
für andere Zwecke.
M
Audio OUT
Für die Ausgabe von Audiosignalen von den Eingängen
AUDIO IN1/IN2, DisplayPort und HDMI an ein externes Gerät
(Stereoreceiver, Verstärker usw.).
HINWEIS: Dieser Anschluss ist kein Kopfhöreranschluss.
N
Interner Lautsprecher
O
Schlitz für Diebstahlsicherung
Dieser Schlitz ist für eine Diebstahlsicherung vorgesehen,
die kompatibel mit Drahtseilen und anderer Ausrüstung von
Kensington ist.
Informationen zu den Produkten finden Sie auf der
Kensington-Website.
P
Typenschild
Deutsch-9
