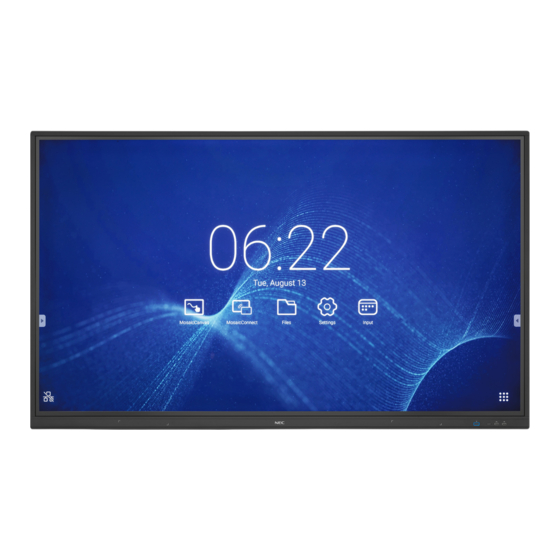

- Seite 1 LCD-MONITOR Benutzerhandbuch MultiSync CB651Q MultiSync CB751Q MultiSync CB861Q MODELL: CB651Q, CB751Q, CB861Q Die Modellbezeichnung befindet sich auf dem Schild auf der Monitorrückseite.
-
Seite 2: Inhaltsverzeichnis
Technische Daten - CB751Q ........................Deutsch-70 Technische Daten - CB861Q ........................Deutsch-71 Informationen des Herstellers zu Recycling und Energieverbrauch ............. Deutsch-72 Entsorgung alter NEC-Geräte ......................Deutsch-72 Energiesparmodus .......................... Deutsch-72 WEEE-Zeichen (Europäische Richtlinie 2012/19/EU und Ergänzungen) ........Deutsch-73 [Mitteilung] Über die in diesem Produkt enthaltene MPEG-4 AVC, MPEG-4 Visual Lizenz ......Deutsch-74... -
Seite 3: Konformitätserklärung Des Herstellers
WARNUNG: Gemäß der Federal Communications Commission sind keinerlei Modifikationen oder Veränderungen an dem Gerät MIT AUSNAHME der von NEC Display Solutions of America, Inc. freigegebenen und im vorliegenden Handbuch erläuterten zulässig. Eine Nichtbeachtung dieser behördlichen Vorschrift könnte dazu führen, dass Ihre Betriebserlaubnis dieses Geräts erlischt. - Seite 4 (3) Diese Bedienungsanleitung wurde mit größter Sorgfalt erstellt. Sollten Ihnen jedoch Unklarheiten, Fehler oder Auslassungen auffallen, kontaktieren Sie uns bitte. (4) Ungeachtet Absatz (3) akzeptiert NEC keinerlei Forderungen aufgrund entgangenen Gewinns oder anderer Umstände, bei denen behauptet wird, dass diese auf die Verwendung dieses Geräts zurückzuführen sind.
-
Seite 5: Wichtige Informationen
VORSICHT: Bitte verwenden Sie das mit diesem Monitor gelieferte Netzkabel gemäß der folgenden Tabelle. Setzen Sie sich mit NEC in Verbindung, wenn der Monitor ohne Netzkabel geliefert wurde. In allen anderen Fällen ist das Netzkabel zu verwenden, dessen Stecker der am Aufstellort vorhandenen Steckdose entspricht. Das kompatible Netzkabel eignet sich für die an der Steckdose anliegende Netzspannung und wurde gemäß... -
Seite 6: Sicherheitsvorkehrungen, Pflege Und Einsatzempfehlungen
Abschnitt 820.93, „Grounding of Outer Der Stecker muss mit einer schwarzen Sicherung (5 A) Conductive Shield of a Coaxial Cable“ (Erdung der ausgestattet sein. Außenabschirmung bei Koaxialkabeln), der NEC- • Durch Ziehen des Netzkabelsteckers kann das Gerät Vorschriften (National Electrical Code, ANSI/NFPA 70) vom Stromnetz getrennt werden. -
Seite 7: Reinigen Des Lcd-Bildschirms
• Stellen Sie Helligkeit und Kontrast des Monitors mit den entsprechenden Steuerungen ein, um die Lesbarkeit zu optimieren. • Lassen Sie Ihre Augen regelmäßig untersuchen. • Verwenden Sie bei Standardsignalen die voreingestellten Größen- und Positionsregelungen. • Verwenden Sie die vordefinierten Farbeinstellungen. •... -
Seite 8: Inhalt
Inhalt Der Karton* mit dem Monitor sollte folgende Komponenten enthalten: • LCD-Monitor • Klemme • Netzkabel* • Eingabestift x 3 • HDMI-Signalkabel • Drahtlose Fernbedienung und Batterien der Größe AAA x 2 * • VGA-Kabel • Installationshandbuch • USB-Kabel • RS-232C-Adapter Installationshandbuch Installationshandbuch RS-232C-Adapter... -
Seite 9: Installation
Verformungen oder Beschädigungen des Monitors führen. der Garantie führen. Um zu verhindern, dass sich der LCD-Monitor von der Decken Sie die Belüftungsöffnungen NICHT durch Wand oder Decke löst, empfiehlt NEC dringend, ein Montagezubehör oder anderes Zubehör ab. Sicherungskabel zu verwenden. Für qualifizierte NEC-Techniker: Montieren Sie den LCD-Monitor an einer Stelle der Wand Um eine sichere Installation zu gewährleisten, verwenden... -
Seite 10: Wartung
Anbringungsort 2. Belüftungsanforderungen • Die Wand bzw. Decke muss fest genug sein, um das Wenn das Gerät in einem geschlossenen Bereich oder einer Gewicht des Monitors und des Montagezubehörs zu Nische montiert wird, sorgen Sie dafür, dass die Wärme tragen. entweichen kann, indem Sie entsprechenden Abstand zwischen dem Monitor und seiner Umgebung lassen. -
Seite 11: Einbauen Einer Zusatzplatine
Einbauen einer Zusatzplatine HINWEIS: Wenn Sie Ihren Monitor nicht als Teil eines speziellen Paketangebots kaufen, sind im 1. Schalten Sie den Hauptnetzschalter aus. Karton keine Zusatzplatinen enthalten und im 2. Entfernen Sie die Abdeckung des Steckplatzes, indem Sie Monitor keine Zusatzplatinen eingebaut. Hierbei die Schrauben lösen. -
Seite 12: Die Teile Und Ihre Funktionen
Die Teile und ihre Funktionen Bedienfeld Drücken Sie, um den Stromsparmodus zu aktivieren. Halten Sie mindestens 2 Sekunden lang gedrückt, um den Standbymodus zu aktivieren. 2 Signalempfang der Fernbedienung Empfangen Sie das Signal der Fernbedienung. 3 USB 2.0 (Vorne) Verbinden Sie USB-Geräte wie mobile Festplatten, U-Disks, USB-Tastaturen und -Mäuse, USB-Speichergeräte, usw. -
Seite 13: Terminal-Schnittstelle
Terminal-Schnittstelle 1 USB 2.0 (Rückseite) 7 RS-232C Verbinden Sie USB-Geräte wie mobile Festplatten, U-Disks, Serielle Schnittstelle für den Datenaustausch zwischen USB-Tastaturen und -Mäuse, USB-Speichergeräte, usw. Geräten. USB 2.0 (hintere Unterseite) 8 AUDIO OUT USB-Schnittstelle des Systems. Audioausgang an die externen Lautsprecher. HINWEIS: Dieser Stecker ist kein Kopfhöhreranschluss. -
Seite 14: Drahtlose Fernbedienung
Drahtlose Fernbedienung ! Home Systemhauptbildschirm-Taste @ Menu Einstellungsmenütaste, durch Drücken aufrufen # Rot Tasten und Touch-Funktion sperren und entsperren $ Grün Tastenfunktionen sperren und entsperren % Gelb Touch-Funktion sperren und entsperren ^ Blau Anhalten und Zoom & & Eine Taste für leeren Bildschirm Rücktaste Richtungstaste, Drücken für Aufwärtsbewegung Richtungstaste, Drücken für Linksbewegung... -
Seite 15: Reichweite Der Fernbedienung
Reichweite der Fernbedienung Richten Sie die Vorderseite der Fernbedienung bei der Tastenbenutzung auf den Fernbedienungssensor des Monitors. Sie können die Fernbedienung bis zu etwa 8 m Entfernung vom Fernbedienungssensor entfernt einsetzen. Bis zu einer Entfernung von 4 m kann die Fernbedienung in einem horizontalen bzw. -
Seite 16: Einrichtung
C. Bringen Sie die Abdeckung wieder an. VORSICHT: Die falsche Verwendung von Batterien kann dazu führen, dass diese auslaufen oder explodieren. NEC empfiehlt die Verwendung folgender Batterien: • Legen Sie Micro-Batterien (AAA) so ein, dass die Markierungen (+) und (–) auf den Batterien mit den entsprechenden Markierungen im Batteriefach übereinstimmen. -
Seite 17: Empfohlene Einstellungen
4. Schließen Sie das mitgelieferte 9. Stellen Sie den Bildschirm ein. Netzkabel an Passen Sie, falls nötig, die Bildposition an. • Das Gerät sollte in der Nähe einer leicht zugänglichen 10. Stellen Sie das Bild ein. Steckdose aufgestellt werden. • Befestigen Sie das Netzkabel mithilfe der Klemme am Passen Sie, falls nötig, Einstellungen wie LCD-Monitor. -
Seite 18: Anschluss Und Einstellung
Anschluss und Einstellung Anschlussübersicht USB-Geräte Computer Computer Computer Leistungsverstärker/ Stereoverstärker Computer (RS-232C) Stereoverstärker Internet USB-Geräte VORSICHT: Verbinden Sie aus Sicherheitsgründen keine Netzstecker vor dem Anschluss. HINWEIS: Beim Einschalten des Bildschirms oder eines anderen externen Geräts dürfen keine Kabel angeschlossen bzw. abgezogen werden, da dies zu einem Bildverlust führen kann. -
Seite 19: Anschluss Eines Externen Pcs Und Touchscreens
Anschluss eines externen PCs und Touchscreens USB-Kabel TOUCH Audiokabel AUDIO IN VGA-Kabel VGA IN USB-Kabel Computer TOUCH HDMI-Kabel HDMI IN 1) Schließen Sie einen externen PC an. a. Verwenden Sie ein VGA-Kabel, um den Monitor an den VGA-Ausgang des externen PCs anzuschließen. Stellen Sie gleich- zeitig über ein Audiokabel die Verbindung zur Audio-Ausgangsschnittstelle des externen PCs her. -
Seite 20: Rs-232C-Anschluss
RS-232C-Anschluss Serielles Anschlusskabel Computer Nachdem das zentrale Steuergerät und das Gerät mit einem seriellen Anschlusskabel angeschlossen wurde, können bestimmte Gerätefunktionen über das zentrale Steuergerät gesteuert werden, wie zum Beispiel: Ein- und Ausschalten des Geräts, Lautstär- keeinstellung usw. LAN-Verbindung Netzwerkkabel Internet USB-Verbindung USB-Kabel USB-Gerät... -
Seite 21: Anschluss Eines Pcs
Anschluss eines PCs Durch das Anschließen eines PCs an Ihren LCD-Monitor können Sie den Videosignalausgang Ihres PCs reproduzieren. Einige Grafikkarten unterstützen möglicherweise nicht die für eine ordnungsgemäße Bildwiedergabe erforderliche Auflösung. Ihr LCD-Monitor zeigt ein ordnungsgemäßes Bild, indem er das werkseitig voreingestellte Timingsignal automatisch anpasst. <Typisches werkseitig voreingestelltes Signaltiming>... -
Seite 22: Grundbetrieb
Grundbetrieb Stromversorgung EIN und AUS Die Betriebsanzeige des LCD-Monitors leuchtet im eingeschalteten Zustand blau. HINWEIS: Der Hauptnetzschalter muss auf EIN gestellt werden, damit der Monitor mit der Fernbedienung oder der Betriebstaste eingeschaltet werden kann. Hauptnetzschalter Betriebstaste Verwendung der Fernbedienung POWER ON-Taste Deutsch-20... -
Seite 23: Betriebsanzeige
Betriebsanzeige LED-Anzeigestatus Gerätestatus Leuchtet blau In Betrieb oder wird hochgefahren. Leuchtet rot Standby. Blinkt langsam zwischen Energiesparmodus blau und rot (Hintergrundbeleuchtung ausschalten). Blinkt schnell zwischen blau Ausschalten oder Empfang und rot eines Signals von der Fernbedienung. HINWEIS: Wenn die Betriebsanzeige eine Kombination aus langen und kurzen roten Blinksignalen zeigt, ist möglicherweise ein bestimmter Fehler aufgetreten. -
Seite 24: Anzeigbare/Abspielbare Dateien
Anzeigbare/abspielbare Dateien Standbild Unterstützte Formate Dateiendung Unterstützt .jpg .jpeg .jpe Baseline, Progressiv .PNG Interlace, non-interlace .bmp .gif Unterstützt nur die statische Anzeige von GIF-Bildern, keine bewegten Bilder Bewegte Bilder Unterstützte Formate Dateiendung Codec .flv H.264 – MPEG Audio Layer 3 (Abkürzung: MP3) H.264 –... - Seite 25 Informationen Eintrag Bedingungen Auflösung MPEG-1 MP@HL,1080P@30 fps MPEG-2 MP@HL,1080P@30 fps MPEG-4 Visual Profil Simple H.264 Profil Main und High Level 5.2, 4K*2K 60 fps H.265 Profil Main/Manin10, High Tier@ Level 5.1 4K*2K@60 fps Motion JPEG MJPEG Baseline Dekodierung 1280*720p@30fps Auflösung .bmp Bis zu 8000x8000 .gif...
- Seite 26 Kompatibler USB-Speicher Zur Verwendung mit dem Media-Player muss das USB-Speichergerät mit FAT32 oder NTFS formatiert werden. Informationen zum Formatieren von USB-Speichergeräten finden Sie im Benutzerhandbuch oder der Hilfedatei für den Computer. Verwenden Sie ein USB-Speichergerät mit diesem Monitor gemäß der nachfolgenden Zeichnung. Wenn das USB-Speichergerät die folgenden Maße überschreitet, verwenden Sie bitte ein USB-Verlängerungskabel.
-
Seite 27: Osd-Steuerungen (Bildschirmanzeige)
OSD-Steuerungen (Bildschirmanzeige) Ziehen Sie Ihren Finger von der Unterseite des Bildschirms hoch oder drücken Sie die Eingabetaste auf der Fernbedienung oder Startoberfläche, um das OSD-Menü zu starten. OSD-Einstellungen General setting Einstellungselement Problem / Option OPTION Wählen Sie den OPTION-Eingang. Eingang* Direkt Home Wählen Sie den Home-Eingang. -
Seite 28: Audio-Einstellung
OSD-Einstellungen Audio-Einstellung Einstellungselement Problem / Option Zu leise Heben oder senken Sie den ausgegebenen Lautstärkepegel. Volume Direkt Zu laut Bass Zu schwach Verstärken oder verringern Sie den Ton der tiefen Frequenzen. Zu stark Treble Zu schwach Verstärken oder verringern Sie den Hochtonbereich von Audiosignalen. Zu stark Balance Linker Lautsprecher lauter... -
Seite 29: Screen-Einstellung
OSD-Einstellungen Screen-Einstellung Einstellungselement Problem / Option Seitenverhältnis 16:9 Zeigt alle Bilder im Seitenverhältnis 16:9 an. Zeigt alle Bilder im Seitenverhältnis 4:3 an. PTP* Zeigt das Bild Punkt-zu-Punkt an. * Punkt-zu-Punkt, um die Touch-Leistung zu optimieren, wenn 3840 x 2160 eingegeben wird. (nicht verfügbar im System und wenn nicht 3840 x 2160 eingegeben wird) Deutsch-27... -
Seite 30: Display-Einstellung
OSD-Einstellungen Display-Einstellung Einstellungselement Problem / Option Stellt die Helligkeit des Bildes entsprechend des Hintergrunds Brightness* Zu dunkel ein. Zu hell Stellt die Helligkeit des Bildes entsprechend des Contrast Zu schwach Eingangssignals ein. Zu stark Bildmodus Standard Für die allgemeine Windows-Umgebung und die Monitor-Standardeinstellung. HighBright Höhere Helligkeitseinstellung. -
Seite 31: Adjust-Einstellung
OSD-Einstellungen Adjust-Einstellung* Einstellungselement Problem / Option Zu weit links H Position Steuert die horizontale Bildposition auf der Anzeigefläche des LCD-Bildschirms Zu weit rechts Zu niedrig V Position Steuert die vertikale Bildposition auf der Anzeigefläche des LCD-Bildschirms. Zu hoch Drücken Sie die Taste u auf der Fernbedienung, um die Bildbreite rechts auf dem Zu eng Clock Bildschirm zu vergrößern. -
Seite 32: [Anwendung]
[Anwendung] Klicken Sie mit dem Touch-Pen auf oder Klicken Sie mit dem Touch-Pen auf . Klicken Sie dann mit dem Touch-Pen auf Deutsch-30... -
Seite 33: Settings
OSD-Einstellungen Settings Einstellungselement Problem / Option Wireless & networks Ethernet* Stellen Sie das Kabel-Netzwerk ein. Netzwerk: Ein/Aus, LOKALE NETZWERKEINSTELLUNG, IP-Adresse, Standard-Gateway, Netzmaske, DNS, Proxy SHARE SAMBA Service SAMBA-Sharing-Dienst. Device Display Stellen Sie den in das System integrierte Hintergrund ein. Sound Touch-Töne: EIN/AUS Storage Zur Anzeige des internen Systems und der USB-Disk. -
Seite 34: Network Functions
OSD-Einstellungen Network functions Menü Funktion External Control Wählen Sie diese Einstellung, wenn die externe Steuerung oder NaViSet Administrator 2 über LAN aktiviert ist. (NaviSet Administrator 2) AMX* Hiermit aktivieren oder deaktivieren Sie, dass das Gerät beim Herstellen einer Verbindung mit einem Netzwerk, das vom AMX NetLinx-Steuerungssystem unterstützt wird, über die AMX-Geräteerkennung erkannt wird. -
Seite 35: Os-Benutzerhandbuch
OS-Benutzerhandbuch 1. Einführung OS ist ein Anwendungs-Betriebssystem für intelligente Tablets. Sie können sofort auf die Startoberfläche zugreifen, wenn Sie das Gerät wie in Abb. 1-1 öffnen. Abbildung 1-1 Startoberfläche Klicken Sie wie in Abb. 1-2 auf die Taste auf der rechten Unterseite, um auf die Anwendungen zuzugreifen. Abbildung 1-2 ANWENDUNGEN Deutsch-33... -
Seite 36: Seitenleiste
2. Seitenleiste Klicken Sie auf die Taste u oder t auf der Seitenleiste auf beiden Seiten, um sie aufzurufen. Zum Beispiel: In Abb. 2-1 wird dargestellt, wie die Seitenleiste auf der rechten Seite aufgerufen wird. Die Funktionen der Seitenleiste enthalten die Zurück- Taste, die Start-Taste, letzte Aufgaben, Anmerkungswerkzeuge, Bildschirmeinfrieren, kleine Werkzeuge und Eingangsschalter. - Seite 37 2.4 Anmerkungswerkzeuge Klicken Sie auf , um wie in Abb. 2-4-1 die Anmerkungswerkzeuge zu öffnen. Das Werkzeug enthält Funktionen wie Anmerkungen, Löschen der Gesten, Screenshots und Beenden. Wenn das schnelle Whiteboard verwendet wird, ist diese Funktion nicht verfügbar. Abbildung 2-4-1 Anmerkungswerkzeug 1.
-
Seite 38: Countdown
2.6.2 Countdown Klicken Sie auf die Countdown-Taste , um das kleine Countdown-Werkzeug wie in Abb. 2-6-2-1 zu öffnen. Klicken Sie auf die „START“-Taste, um den Countdown wie in Abb. 2-6-2-2 zu starten. Klicken Sie auf „PAUSE“, um den Countdown anzuhalten. Klicken Sie auf die „RESET“-Taste, um den Countdown auf den Anfangsstatus zurückzusetzen. Abbildung 2-6-2-1 Startoberfläche des Countdowns Abbildung 2-6-2-2 Countdown-Oberfläche 2.6.3 Stoppuhr... - Seite 39 2.6.4.1 Wähler Klicken Sie auf die Taste und die Antwortleiste erscheint in der unteren Ecke der Lehreroberfläche. Klicken Sie auf „single choice“ oder „multiple choice“, um den Fragentyp auszuwählen. Abb. 2-6-4-1-1 Wähler Antworten. Klicken Sie auf „Begin“, um das Beantworten der Fragen zu starten. Nachdem die Schüler die Frage beantwortet haben, werden ihre Namen blau angezeigt.
- Seite 40 Wählen Sie die korrekte(n) Antwort(en) und berechnen Sie die Genauigkeit. Abb. 2-6-4-1-4 Antwortstatistiken Erklären. Klicken Sie auf die Erklärungstaste bei den Antwortstatistiken, um die Lehrseite zu öffnen. Benutzer können die Frageerklärungen ansehen, während Sie die Antwortsituation überprüfen. Abb. 2-6-4-1-5 Erklären 2.6.4.2 Bewerten Klicken Sie auf die Taste und die Antwortleiste erscheint in der unteren Ecke der Lehreroberfläche.
- Seite 41 Antworten. Klicken Sie auf „Begin“, um das Beantworten der Fragen zu starten. Nachdem die Schüler die Frage beantwortet haben, werden ihre Namen blau angezeigt. Abb. 2-6-4-2-2 Wähler Antwortstatistiken. Klicken Sie auf „Finish“, um das Beantworten der Fragen zu beenden. Nun können Sie auf die Antwortstatistiken-Seite zugreifen.
-
Seite 42: Reagieren
2.6.4.3 Reagieren Klicken Sie auf die Taste , um den Reaktionsteil zu öffnen. Schüler können durch Drücken auf die [OK]-Taste reagieren. Abb. 2-6-4-3-1 Reagieren 2.6.4.4 Selektor Klicken Sie auf die Taste , um den Selektor zu öffnen. Der Benutzer kann zufällig mindestens eine Person in einer Online-Klasse auswählen. -
Seite 43: Nachricht
2.6.4.5 Nachricht Nach der Aktivierung der Nachricht können Schüler die Nachrichtenkommentare auf dem Mobiltelefon veröffentlichen. Die Nachrichtenkommentare werden in Echtzeit auf dem Tablet angezeigt. Abb. 2-6-4-5-1 Nachricht 2.6.4.6 Manager Klicken Sie auf die Manager-Taste, um den QR-Code anzuzeigen. Auf diese Weise können die Schüler in der Klasse einfacher der Online-Klasse beitreten. -
Seite 44: Mosaik-Benutzeranleitungen Für Connect & Canvas
Personen zu vereinfachen. Dieses Dokument bietet einen umfassenden Überblick über Mosaik Canvas, ein digitales Whiteboard-Werkzeug, und Mosaik Connect, eine kabellose Präsentationslösung. Beide Werkzeuge sind standardmäßig auf der CB-Serie der NEC-Displays enthalten. 3.2 Systemanforderungen Für den Betrieb von Mosaic Connect und Canvas werden die folgenden Spezifikationen empfohlen: Teilnehmer können über die folgenden Methoden beitreten:... - Seite 45 3.4 Mosaic Connect-Startbildschirm Der Startbildschirm enthält folgende Informationen: ● Beitrittsanweisungen und Web-URL für Teilnehmer ● Sitzungs-ID ● PIN (optional) ● Übersicht der verbundenen Teilnehmer ● Einstellungen ● Neue Sitzung ● Mosaic Connect verlassen ● Geteilte Elemente ● Start-Taste 3.5 Erstellen einer Sitzung Wenn Mosaic Connect das erste Mal gestartet wird, wird eine Sitzungs-ID generiert.
-
Seite 46: Beitritt Über Die Angepasste Anwendung
3.7 Beitritt über die angepasste Anwendung Sobald ein Nutzer die angepasste Anwendung heruntergeladen und geöffnet hat, wird der folgende Bildschirm angezeigt: Um beizutreten, muss der Benutzer die Sitzungs-ID (auf dem Display angezeigt) und seinen Namen eingeben und auf „Connect“ klicken. Ist ein PIN erforderlich, ist dies ein zusätzlicher Schritt. Sobald ein Benutzer verbunden ist, wird sein Name auf dem Startbildschirm angezeigt. -
Seite 47: Beitritt Über Internet
3.9 Beitritt über Internet Um online beizutreten, gehen Sie zu www.connectmosaic.com und wählen Sie die Option „Verbinden über Internet“. Geben Sie Ihren Namen, die Sitzungs-ID und den PIN, falls erforderlich, ein. Wählen Sie aus, ob Sie Ihren gesamten Bildschirm oder ein spezielles Anwendungsfenster präsentieren möchten, und klicken Sie auf „Teilen“. -
Seite 48: Allgemein
3.13 Allgemein Enthält Geräteinformationen wie Version, Seriennummer und IP-Adresse. Der Nutzer kann den Raumnamen bearbeiten und speichern, wodurch er mehr Übersicht gewinnt, wenn mehr als eine Version verwendet wird. 3.14 Display Hier kann der Nutzer das Hintergrundbild des Connect-Startbildschirms ändern. Zusätzlich ist die empfohlene Bildgröße enthalten. -
Seite 49: Netzwerkverbindungen
3.15 Netzwerk & Verbindungen Nutzer können AirPlay- und Cloud-Verbindungen aktivieren und deaktivieren. 3.16 Sicherheit Nutzer können auswählen, ob nur lokale Verbindungen zugelassen werden (d.h. nur Sitzungen werden nur innerhalb eines Netzwerks verbunden). Die Verwendung eines PINs kann aktiviert und deaktiviert werden. Deutsch-47... - Seite 50 3.17 Mosaic Canvas Sowohl Canvas als auch Connect sind auf den Displays der CB-Serie vorinstalliert. Die Software muss nicht aktiviert werden. Um die jeweilige Anwendung zu starten, tippen Sie auf das Symbol auf dem Startbildschirm der CB-Serie. Nach dem Start von Mosaic Canvas werden eine leere Arbeitsfläche und eine Symbolleiste wie folgt geöffnet: 3.18 Mosaic Canvas-Symbolleiste Die Mosaic Canvas-Symbolleiste enthält die folgenden Werkzeuge und Untergruppen: ●...
- Seite 51 3.19 Boards speichern/herunterladen Jedes Board kann auf das lokale Gerät heruntergeladen werden. Der Nutzer kann entweder das Aktuelle Board (das Board, an dem gearbeitet wird) oder Alle Boards (alle Boards aus der Sitzung) herunterladen. ● Boards downloaden ● Tippen Sie in der oberen rechten Ecke auf „PDF Herunterladen“. ●...
-
Seite 52: Boards Hinzufügen
3.20 Boards hinzufügen In Mosaic Canvas können Nutzer mehrere Boards hinzufügen: Boards hinzufügen ● Wählen Sie an der Unterseite des Bildschirms „Board hinzufügen“. ● Fügen Sie entweder ein neues Board hinzu oder duplizieren Sie ein Board. Hinweis: Wenn Sie „Duplizieren“ auswählen, wird Ihr vorhandenes Board kopiert. -
Seite 53: Boards Umbenennen, Duplizieren Und Löschen
3.21 Boards umbenennen, duplizieren und löschen Um ein Board umzubenennen, zu duplizieren oder zu löschen, tippen Sie auf die drei Punkte in der oberen linken Ecke Ihres Boards. Wählen Sie: ● Umbenennen ● Duplizieren ● Board löschen 3.22 Vorhandene Boards speichern und öffnen Um ein Board zu speichern, wählen Sie das Menüsymbol in der unteren linken Ecke des Bildschirms. -
Seite 54: Dateien
4. Dateien Klicken Sie auf , um wie in Abb. 4-1 den Dateimanager zu öffnen. Die im System gespeicherten Dateien (Dokumente, Whiteboard-Schriftstücke, Videos, Bilder und Audiodateien) können hier durchsucht werden. Zudem können externe USB- Geräte automatisch identifiziert und Dateien in Kategorien durchsucht und gesucht werden. Abb. - Seite 55 2. Alle auswählen. Durch Klicken auf die Taste können Sie alle Ressourcen des aktuellen Verzeichnisses auswählen. Abb. 4-2-2 Alle Auswählen-Oberfläche 3. Auswahl aufheben. Klicken Sie auf , um die Auswahl aller aktuell ausgewählten Ressourcen aufzuheben. 4. Erstellen. Klicken Sie auf „Creating“, um im aktuellen Verzeichnis neue Ordner zu erstellen. Abb.
- Seite 56 4.3 Gliederungsmenü ● Klicken Sie auf die Gliederungstaste , um das Menü wie in Abb. 4-3-1 zu öffnen. Sie können die Ressourcen auch nach Name, Typ, Größe und Zeit gliedern. Standardmäßig werden die Ressourcen nach Name gegliedert. Abb. 4-3-1 Gliederungsmenü 1.
-
Seite 57: Einstellungen
5. Einstellungen Klicken Sie auf die Taste , um die Einstellungen wie ich Abb. 5-1 zu öffnen. Sie können tippen, um die Einstelloption auszuwählen. Dazu zählen WLAN & Netzwerke, Teilen, Gerät, Benutzerdefiniert und System. Abb. 5-1 Einstellmenü 5.1 WLAN & Netzwerke Sie können das Netzwerk aktivieren und ansehen, einschließlich IP-Adresse, Maske und Gateway. -
Seite 58: Verwalter
7. Verwalter Klicken Sie auf , um wie in Abb. 7-1 die Verwalteroberfläche zu öffnen. Sie können Speicheroptimierung, Papierkorbleerung und Hardwareüberprüfung auf dem intelligenten Tablet ausführen. Abb. 7-1 Verwalter ● One Key Optimize. Klicken Sie auf , um mit einer Taste den Speicher zu optimieren, den Papierkorb zu leeren und Hardwareprobleme zu überprüfen. -
Seite 59: Touch-Menü
8. Touch-Menü Ziehen Sie Ihren Finger von der Unterseite des Bildschirms nach oben, um das Touch-Menü zu öffnen. Abb. 8-1 Allgemeine Einstellungen OPTION: Wählen Sie den OPTION-Eingang. Home: Wählen Sie den Home-Eingang. HDMI: Wählen Sie den HDMI-Eingang. VGA: Wählen Sie den VGA-Eingang. * Das Umschalten des Signaleingangs nimmt ein paar Sekunden in Anspruch. -
Seite 60: Mosaik Connect-Netzwerk Und Sicherheitsleitfaden
Mosaik Connect-Netzwerk und Sicherheitsleitfaden. Oktober 2018 veröffentlicht. Einführung Mosaic Connect ist eine kabellose Präsentationslösung, mit der individuelle, verbundene Geräte ihren Bildschirm auf einem Großformatbildschirm teilen können. Mosaic Connect ist auf verschiedenen Plattformen verfügbar: ● Windows-Software, verfügbar für Windows 10. Dadurch kann die Mosaic Connect-Software sicher auf der vorhandenen Hardware abgespielt werden. -
Seite 61: Meeting-Id Und Pin
Amazon AWS Amazon AWS ist ein marktführender Cloud-Dienst, der von Amazon verwaltet wird. Es handelt sich um einen vertrauten Anbieter von Cloud-Diensten, der geografische Ausbreitungen anbietet, wodurch sich unser Server näher am Endnutzer befindet und die Latenz in der Cloud-Konnektivität verringert wird. All unsere Dienste, die unter Amazon AWS laufen, befinden sich in einer Virtual Private Cloud (VPC) und jede Umgebung besitzt ihr eigenes virtuelles Netzwerk, das durch die Verfügbarkeitszone und die Firewall von Amazon geschützt wird. -
Seite 62: Zugangspunkt Und Wlan
Zugangspunkt und WLAN Die Mosaic Connect-Einheit bietet einen internen Zugangspunkt, der mit WPA2 mit einer PSK-Verschlüsselung gesichert ist und über den sich Clients direkt mit der Box verbinden und so ein lokales Netzwerk erstellen können. Die Mosaic Connect-Einheit kann sich auch als WLAN-Client mit einem externen Zugangspunkt und Netzwerk verbinden. Für AirPlay-Synchronisierungen und AirPlay-Video veröffentlicht die Box über Null-Konfigurations-Netzwerke Dienstleistungen in den verbundenen Netzwerken. -
Seite 63: Firewall Und Proxy
Firewall und Proxy Firewall ● Für Remote-Verbindungen müssen Empfänger und Clients über diese Anschlüsse auf das Internet zugreifen können: TCP 80 TCP 443 UDP 53 ● Für lokale Verbindungen (d.h. Clients im gleichen Netzwerk oder verbunden über den Mosaic Connect-Zugangspunkt) werden die folgenden Anschlüsse verwendet: TCP 1-65535 (wird unter verfügbaren Anschlüssen ausgewählt) UDP 1025 –... -
Seite 64: Steuern Des Lcd-Monitors Mit Der Rs-232C Fernbedienung
• Informationen zur Steuerung eines über ein RS-232C-Kabel verbundenen Monitors finden Sie in der Tabelle der Steuerbefehle (siehe S. Seite 66) sowie in der Datei „External_Control.pdf“ auf der NEC-Website. Computer RS-232C-Kabel HINWEIS: Falls Ihr Computer nur über einen 25-poligen seriellen Anschluss verfügt, benötigen Sie einen entsprechenden Adapter. - Seite 65 1) Schnittstelle PROTOKOLL RS-232C BAUDRATE 9600 [Bit/s] DATENLÄNGE 8 [Bit] PARITÄT KEINE STOPPBIT 1 [Bit] FLUSSSTEUERUNG KEINE Dieser LCD-Monitor verwendet RXD-, TXD- und GND-Leitungen für die RS-232C-Steuerung. Für die Steuerung über die RS-232C-Schnittstelle muss ein gekreuzt gepoltes Kabel (Nullmodemkabel) (nicht mitgeliefert) verwendet werden.
-
Seite 66: Steuern Des Lcd-Monitors Über Lan-Steuerung
Steuern des LCD-Monitors über LAN-Steuerung Verbinden mit einem Netzwerk Die Verwendung eines LAN-Kabels ermöglicht Ihnen die Festlegung der Netzwerkeinstellungen und Alarm-E-Mail-Einstellungen mithilfe einer HTTP-Serverfunktion. Um eine LAN-Verbindung zu verwenden, müssen Sie eine IP-Adresse zuweisen. Beispiel für eine LAN-Verbindung: Server LAN-Kabel (nicht mitgeliefert) HINWEIS: Verwenden Sie ein LAN-Kabel der Kategorie 5 oder höher. -
Seite 67: Externe Steuerung
Externe Steuerung Anschließen von externen Geräten Es gibt zwei Möglichkeiten, externe Geräte zum Steuern des Monitors anzuschließen. • RS-232C-Anschluss. Anschließen eines externen Geräts mit einem RS-232C-Kabel an den RS-232C-Anschluss des Monitors. • LAN-Anschluss. Verbinden eines Netzwerks mit dem LAN-Anschluss des Monitors mit einem LAN-Kabel. Wenden Sie sich für weitere Informationen zum zu verwendenden LAN-Kabel an Ihren Netzwerkadministrator. - Seite 68 7142 KOMMUNKATIONSGESCHWINDIGKEIT AUTO-Einstellung (10/100 Mbit/s) Tabelle der Steuerbefehle Weitere Befehle finden Sie in der Datei „External_Control.pdf“ auf der NEC-Website. Funktion (Monitor ID = 1) Codedaten Einschalten 01 30 41 30 41 30 43 02 43 32 30 33 44 36 30 30 30 31 03 73 0d...
-
Seite 69: Fehlerbehebung
Fehlerbehebung Kein Bild HINWEIS: Wenn sich das Bild längere Zeit nicht verändert, • Das Signalkabel muss richtig mit der Grafikkarte/dem empfiehlt NEC DISPLAY SOLUTIONS Computer verbunden sein. wie bei allen Anzeigegeräten, bewegte Bilder einzublenden oder einen bewegten • Die Grafikkarte muss richtig in den Steckplatz eingesetzt Bildschirmschoner zu aktivieren. -
Seite 70: Die Fernbedienung Funktioniert Nicht
Kein Ton Die Timer-Schalterfunktion funktioniert nicht • Prüfen Sie, ob das Audiokabel ordnungsgemäß ordnungsgemäß angeschlossen ist. • Die „Timer Switch“-Funktion wird deaktiviert, wenn „OFF TIME“ eingestellt ist. • Prüfen Sie, ob STUMM aktiviert wurde. Aktivieren bzw. deaktivieren Sie die Stummschaltung mithilfe der •... -
Seite 71: Technische Daten - Cb651Q
Technische Daten - CB651Q Produktspezifikationen LCD-Modul Pixelabstand: 0,372 mm x 0,372 mm Auflösung: UHD 3840 x 2160 (Pixel) (R + G + B + W Design) Farbe: 1.07B (10-Bit(D)) Helligkeit (max.): Min.: 300 cd/m Typ: 350 cd/m Helligkeit mit AG-Glas Kontrastverhältnis: 1300:1 Betrachtungswinkel:... -
Seite 72: Technische Daten - Cb751Q
Technische Daten - CB751Q Produktspezifikationen LCD-Modul Pixelabstand: 0,4296 mm x 0,4296 mm Auflösung: UHD 3840 x 2160 (Pixel) (R + G + B + W Design) Farbe: 1.07B (10-Bit(D)) Helligkeit (max.): Min.: 300 cd/m Typ: 350 cd/m Helligkeit mit AG-Glas Kontrastverhältnis: 1100:1 Betrachtungswinkel:... -
Seite 73: Technische Daten - Cb861Q
Technische Daten - CB861Q Produktspezifikationen LCD-Modul Pixelabstand: 0,4935 mm x 0,4935 mm Auflösung: UHD 3840 x 2160 (Pixel) (R + G + B Design) Farbe: 1.07B (10-Bit(D)) Helligkeit (max.): Min.: 300 cd/m Typ: 350 cd/m Helligkeit mit AG-Glas Kontrastverhältnis: 1200:1 Betrachtungswinkel: 178°... -
Seite 74: Informationen Des Herstellers Zu Recycling Und Energieverbrauch
Informationen des Herstellers zu Recycling und Energieverbrauch NEC DISPLAY SOLUTIONS ist dem Umweltschutz verpflichtet und betrachtet Recycling als eine der obersten Prioritäten des Unternehmens, um die Belastung der Umwelt zu verringern. Wir bemühen uns um die Entwicklung umweltfreundlicher Produkte sowie um die Definition und Einhaltung der aktuellsten Standards unabhängiger Organisationen wie ISO (Internationale Organisation für Normung) und TCO (Dachverband der schwedischen Angestellten- und Beamtengewerkschaft). -
Seite 75: Weee-Zeichen (Europäische Richtlinie 2012/19/Eu Und Ergänzungen)
WEEE-Zeichen (Europäische Richtlinie 2012/19/EU und Ergänzungen) Entsorgung alter Geräte: In der Europäischen Union Gemäß EU-Gesetzgebung und deren Umsetzung in den einzelnen Mitgliedstaaten müssen elektrische und elektronische Geräte, die das links abgebildete Kennzeichen tragen, getrennt vom normalen Hausmüll entsorgt werden. Dazu gehören auch Monitore und elektrisches Zubehör wie Signal- oder Netzkabel. Befolgen Sie bei der Entsorgung solcher Produkte bitte die Richtlinien der örtlichen Behörden bzw. -
Seite 76: [Mitteilung] Über Die In Diesem Produkt Enthaltene Mpeg-4 Avc, Mpeg-4 Visual Lizenz
[Mitteilung] Über die in diesem Produkt enthaltene MPEG-4 AVC, MPEG-4 Visual Lizenz 1. MPEG-4 AVC THIS PRODUCT IS LICENSED UNDER THE AVC PATENT PORTFOLIO LICENSE FOR THE PERSONAL USE OF A CONSUMER OR OTHER USES IN WHICH IT DOES NOT RECEIVE REMUNERATION TO (i) ENCODE VIDEO IN COMPLIANCE WITH THE AVC STANDARD (“AVC VIDEO”) AND/OR (ii) DECODE AVC VIDEO THAT WAS ENCODED BY A CONSUMER ENGAGED IN A PERSONAL ACTIVITY AND/OR WAS OBTAINED FROM A VIDEO PROVIDER LICENSED TO PROVIDE AVC VIDEO. - Seite 77 GPL/LGPL Software Licenses Used by the Product Thank you for purchasing an NEC product. GPL/LGPL software The product includes software licensed under GNU General Public License (GPL) or GNU Lesser General Public License (LGPL). We disclose the software’s source codes so that you may get, copy, distribute and modify it licensed under GPL or LGPL.
-
Seite 78: Gnu General Public License
GNU GENERAL PUBLIC LICENSE Version 2, June 1991 Copyright (C) 1989, 1991 Free Software Foundation, Inc. 51 Franklin Street, Fifth Floor, Boston, MA 02110-1301, USA Everyone is permitted to copy and distribute verbatim copies of this license document, but changing it is not allowed. Preamble The licenses for most software are designed to take away your freedom to share and change it. - Seite 79 These requirements apply to the modified work as a whole. If identifiable sections of that work are not derived from the Program, and can be reasonably considered independent and separate works in themselves, then this License, and its terms, do not apply to those sections when you distribute them as separate works. But when you distribute the same sections as part of a whole which is a work based on the Program, the distribution of the whole must be on the terms of this License, whose permissions for other licensees extend to the entire whole, and thus to each and every part regardless of who wrote it.
-
Seite 80: End Of Terms And Conditions
10. If you wish to incorporate parts of the Program into other free programs whose distribution conditions are different, write to the author to ask for permission. For software which is copyrighted by the Free Software Foundation, write to the Free Software Foundation;... - Seite 81 3. Grant of Patent License. Subject to the terms and conditions of this License, each Contributor hereby grants to You a perpetual, worldwide, non-exclusive, no-charge, royalty-free, irrevocable (except as stated in this section) patent license to make, have made, use, offer to sell, sell, import, and otherwise transfer the Work, where such license applies only to those patent claims licensable by such Contributor that are necessarily infringed by their Contribution(s) alone or by combination of their Contribution(s) with the Work to which such Contribution(s) was submitted.
- Seite 82 MIT License Copyright (c) <year> <copyright holders> Permission is hereby granted, free of charge, to any person obtaining a copy of this software and associated documentation files (the “Software”), to deal in the Software without restriction, including without limitation the rights to use, copy, modify, merge, publish, distribute, sublicense, and/or sell copies of the Software, and to permit persons to whom the Software is furnished to do so, subject to the following conditions: The above copyright notice and this permission notice shall be included in all copies or substantial portions of the Software.
- Seite 83 END-USER LICENSE AGREEMENT (EULA) IMPORTANT - READ CAREFULLY: This End- User License Agreement (the “License Agreement” or the “Agreement”) is a legally binding document between you (meaning the entity that the individual represents that has obtained access to the Software for its internal productive use and not for resale and referred to below as “Licensee” or “you”) and DisplayNote Technologies of United Kingdom (“Licensor”, “us”...
- Seite 84 Provision of Cloud Services We shall use commercially reasonable efforts to make Cloud Services available to you based on the availability from our suppliers. Notwithstanding Section 6.1, we do not provide any guarantee that provision of the Cloud Services shall be error-free or without interruption and we reserve the right to alter or suspend provision of the Cloud Services without prior notice to you.
- Seite 85 11. Limitation of Liability The Licensor’s entire liability and your exclusive remedy shall be: 11.1 The replacement of any Installation Media either with new Installation Media or with the download of the required installation. 11.2 Regardless of whether any remedy set forth herein fails of its essential purpose of otherwise, our maximum aggregate liability under or in connection with this License whether in contract, tort (including negligence) or otherwise, shall in all circumstances be limited to one hundred United States dollars (US$100).
