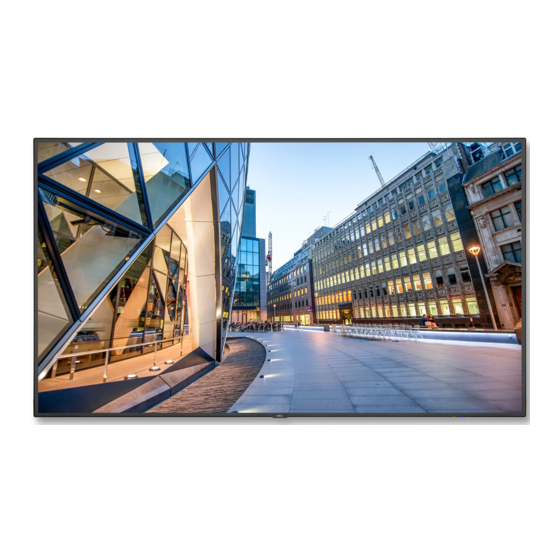

- Seite 1 Bedienungsanleitung Großformatbildschirm MultiSync C750Q ® MultiSync C860Q ® MODELL: C750Q, C860Q Die Modellbezeichnung befindet sich auf dem Schild auf der Monitorrückseite.
-
Seite 2: Inhaltsverzeichnis
Inhalt Wichtige Informationen ..........2 Einsatzempfehlungen ..........8 Einsatzempfehlungen und Wartung ......8 Wartung ..............8 Installation Kapitel 1 Übersicht über die Einrichtung ......... 10 Ändern der Einbaulage der Griffe ......16 Montage (für Kunden) ..........13 Belüftungsanforderungen ......... 16 Montage (für qualifizierte Servicekräfte).... - Seite 3 Erweiterte Bedienung Kapitel 5 Erstellen eines Energiezeitplans ......43 Kennwortsicherheit ........... 45 Verwenden von Bildmodi .......... 44 Sperren der Tasten ........... 47 Konfigurieren der Sicherheit und Festlegen der Fernbedienungs-ID-Funktion ..... 49 Sperren der Monitorbedienelemente ......45 Externe Steuerung Kapitel 6 Steuern des Monitors über RS-232C .......
- Seite 4 EINGABE ..............73 STECKPLATZ ............80 BILD ................75 NETZWERK ............. 81 AUDIO ..............78 SCHUTZ ..............82 ZEITPLAN ..............79 SYSTEM ..............85 Informationen des Herstellers zu Recycling und Anhang D Energieverbrauch Entsorgung alter NEC-Geräte ........88 Energiesparmodus ........... 88...
-
Seite 5: Fcc-Hinweis
WARNUNGT: Gemäß der Federal Communications Commission sind keinerlei Modifikationen oder Veränderungen an dem Gerät MIT AUSNAHME der von NEC Display Solutions of America, Inc. freigegebenen und im vorliegenden Handbuch erläuterten zulässig. Eine Nichtbeachtung dieser behördlichen Vorschrift könnte dazu führen, dass Ihre Betriebserlaubnis dieses Geräts erlischt. -
Seite 6: Wichtige Informationen
Wichtige Informationen Sicherheitsvorkehrungen und Pflege BEACHTEN SIE ZUR ERZIELUNG OPTIMALER LEISTUNG DIE FOLGENDEN HINWEISE ZUM EINRICHTEN UND VERWENDEN DES LCD-FARBMONITORS: Informationen zu den Symbolen In diesem Handbuch werden verschiedene Symbole verwendet, um Sie bei der sicheren und ordnungsgemäßen Nutzung des Produkts zu unterstützen und Verletzungen bei Ihnen und anderen Personen sowie Sachschäden zu vermeiden. - Seite 7 VERBOT Verwenden Sie das mit diesem Produkt gelieferte Netzkabel gemäß der Tabelle der Netzkabel. Setzen Sie sich mit NEC in Verbindung, wenn das Produkt ohne Netzkabel geliefert wurde. In allen UNBEDINGT anderen Fällen ist das Netzkabel zu verwenden, dessen Stecker der am Aufstellort des Produkts BEACHTEN vorhandenen Steckdose entspricht.
- Seite 8 WARNUNG Verhindern Sie das Umkippen und Herunterfallen bei Erdbeben und anderen Erschütterungen. Um Verletzungen und Schäden am Produkt durch Umkippen aufgrund von Erdbeben oder anderen VERBOT Erschütterungen zu vermeiden, stellen Sie sicher, dass das Produkt an einem sicheren Standort aufgestellt wird, und treffen Sie die erforderlichen Maßnahmen, um ein Herunterfallen des Produkts zu vermeiden.
- Seite 9 WARNUNG Stellen Sie dieses Produkt nicht auf geneigte oder instabile Wagen, Ständer oder Tische. Dies könnte zum Herunterfallen oder Umkippen und dabei zu Verletzungen führen. VERBOT Führen Sie keinesfalls Gegenstände in die Gehäuseschlitze ein. Dies kann zu Stromschlägen, Feuer oder Produktausfällen führen. Halten Sie Gegenstände fern von Kindern und Babys. VERBOT Falls Gegenstände in den Schlitz des Gehäuses gelangen, schalten Sie das Produkt aus, und ziehen Sie das Netzkabel aus der Steckdose.
- Seite 10 VORSICHT Umgang mit dem Netzkabel. Behandeln Sie das Netzkabel mit Vorsicht. Eine Beschädigung des Kabels kann zu Feuer oder UNBEDINGT Stromschlägen führen. BEACHTEN • Achten Sie beim Anschließen des Netzkabels an die Netzeingangsbuchse des Produkts darauf, dass der Stecker vollständig eingeführt ist und sicher sitzt. •...
- Seite 11 Anschluss an einen Fernseher* • Das Kabelverteilersystem muss insbesondere gemäß dem Abschnitt 820.93, „Grounding of Outer Conductive Shield of a Coaxial Cable“ (Erdung der Außenabschirmung bei Koaxialkabeln), der NEC-Vorschriften (National Electrical Code, ANSI/ NFPA 70) geerdet sein. • Die Abschirmung des Koaxialkabels muss mit der Erdung des Gebäudes verbunden werden.
-
Seite 12: Wartung
Einsatzempfehlungen und Wartung Einsatzempfehlungen Ergonomie Wir empfehlen folgendes Vorgehen, um eine ergonomisch optimale Arbeitsumgebung einzurichten: • Die optimale Leistung des Monitors wird erst nach ca. 20 Minuten Aufwärmzeit erzielt. Vermeiden Sie die längerfristige Wiedergabe gleichbleibender Muster auf dem Bildschirm, um Bildschatten zu vermeiden. •... -
Seite 13: Installation
Installation Kapitel 1 Inhalt dieses Kapitels: > „Übersicht über die Einrichtung“ auf Seite 10 > „Montage (für Kunden)“ auf Seite 13 > „Kippschutz“ auf Seite 13 > „Wechseln der Position des Emblems“ auf Seite 13 > „Montage (für qualifizierte Servicekräfte)“ auf Seite 14 >... -
Seite 14: Übersicht Über Die Einrichtung
So vermeiden Sie Kratzer auf dem LCD-Panel. 2. Legen Sie die Batterien in die Fernbedienung ein. Die Fernbedienung benötigt zwei 1,5-V-Micro-Batterien (AAA). So legen Sie Batterien ein bzw. tauschen diese aus: Im Hinblick auf die Batterien empfiehlt NEC Folgendes: ORSICHTT: Weitere Informationen finden Sie unter „VORSICHT 8“. - Seite 15 4. Schließen Sie das mitgelieferte Netzkabel an. WARNUNGT: Beachten Sie zur Auswahl des richtigen Netzkabels den Abschnitt „Wichtige Informationen“ in dieser Bedienungsanleitung. ORSICHTT: Weitere Informationen finden Sie unter „VORSICHT 1“. HINWEIST: • Der Monitor sollte in der Nähe einer leicht zugänglichen Steckdose aufgestellt werden. •...
- Seite 16 10. Verlängern der Lebensdauer. Die Hintergrundbeleuchtung in diesem Monitor hat eine begrenzte Lebensdauer. Ihre Helligkeit nimmt bei zunehmender Nutzung ab. Außerdem kann ein so genannter Bildschatten auftreten, wenn ein einzelnes Standbild über einen längeren Zeitraum angezeigt wird. Ein Bildschatten ist ein Phänomen, bei dem das Bild auf einem LCD-Monitor sichtbar bleibt, nachdem das Gerät ausgeschaltet wurde.
-
Seite 17: Montage (Für Kunden)
Montage (für Kunden) WARNUNGT: Weitere Informationen finden Sie unter „WARNUNG 7“. Bitte wenden Sie sich an Ihren Händler, der Ihnen möglicherweise qualifizierte Techniker empfehlen kann. Der Kunde trägt die Verantwortung für die Anbringung an einer Wand oder einer Decke sowie für die Beauftragung eines qualifizierten Technikers. Wartung •... -
Seite 18: Montage (Für Qualifizierte Servicekräfte)
Bei der Anbringung an einer Wand oder Decke ist Folgendes zu beachten: Spalt • NEC empfiehlt Montageadapter, die der Norm UL1678 für Nordamerika entsprechen. • Prüfen Sie vor der Anbringung die Installationsumgebung, um sicherzustellen, dass sie das Gewicht des Geräts trägt und das Gerät vor Beschädigung geschützt ist. -
Seite 19: Befestigen Eines Sicherungsseils
Befestigen eines Sicherungsseils WARNUNGT: Weitere Informationen finden Sie unter „WARNUNG 9“. ORSICHTT: Weitere Informationen finden Sie unter „VORSICHT 7“. HINWEIST: Üben Sie beim Aufstellen keinen Druck auf die LCD-Bildschirmoberfläche aus. Der Monitor darf an keiner Stelle gedrückt oder geschoben werden. Lehnen Sie sich nicht auf den Monitor. Dies kann zu Verformungen oder Beschädigungen des Monitors führen. -
Seite 20: Ändern Der Einbaulage Der Griffe
Ändern der Einbaulage der Griffe T: Werkseitige Einbaulage. T: Alternativposition. ORSICHTT: Für den Transport sind mindestens vier Griffe erforderlich. (Empfohlenes Anzugsdrehmoment: 139–189 N•cm) C750Q C860Q Belüftungsanforderungen Wenn das Gerät in einem geschlossenen Bereich oder einer Nische montiert wird, sorgen Sie dafür, dass die Wärme entweichen kann, indem Sie entsprechenden Abstand zwischen dem Monitor und seiner Umgebung lassen. -
Seite 21: Anbringung Des Montagezubehörs
Anbringung des Montagezubehörs Der Monitor ist zur Verwendung mit dem VESA-Montagesystem konzipiert. Achten Sie darauf, dass Sie den Monitor beim Anbringen des Zubehörs nicht kippen. 1. Ringschrauben (nicht mitgeliefert) zur Montage befestigen Dieses Modell ist zur Unterstützung bei der Montage mit aufsetzbaren Ringschrauben ausgestattet. •... -
Seite 22: Einbauen Einer Zusatzplatine
3. Einbauen einer Zusatzplatine 1. Schalten Sie den Hauptschalter aus. 2. Legen Sie den Monitor mit der Vorderseite nach unten auf die Schutzfolie. HINWEIST: Legen Sie den Monitor auf einer ebenen Fläche mit ausreichend Platz ab. 3. Entfernen Sie die Abdeckung des Steckplatzes, indem Sie die Schrauben lösen (Abbildung 1), die Abdeckung nach rechts schieben (Abbildung 2) und die Abdeckung nach oben abheben (Abbildung 3). -
Seite 23: Kapitel 2 Die Teile Und Ihre Funktionen
Die Teile und ihre Funktionen Kapitel 2 Inhalt dieses Kapitels: > „Bedienfeld“ auf Seite 20 > „Anschlüsse“ auf Seite 21 > „Fernbedienung“ auf Seite 23 Deutsch-19... -
Seite 24: Bedienfeld
Bedienfeld Taste Netztaste ( ⏻ ) Taste „Auf“ (r) Schaltet den Monitor ein bzw. in den Standby-Modus. Aktiviert das OSD-Menü, wenn es deaktiviert ist. Siehe auch Seite Dient als Taste r, mit der Sie die Markierung im OSD-Menü aufwärts zum gewünschten Element verschieben können. Taste „Stummschalten“... -
Seite 25: Anschlüsse
Anschlüsse HDMI AUDIO OUT HDMI2 DisplayPort HDMI1 (ARC) REMOTE Wechselstromeingang (AC IN) HDMI IN (HDMI1 (ARC)/HDMI2) Hier wird das mitgelieferte Netzkabel angeschlossen. Eingang für HDMI-Signale. HINWEIST: • Der Anschluss HDMI1 unterstützt außerdem Hauptnetzschalter ARC (Audio Return Channel) für die Schalter zum Ein- und Ausschalten der Netzspannung. Audioausgabe. - Seite 26 Interner Lautsprecher Griff Schlitz für Diebstahlsicherung Dieser Schlitz ist für eine Diebstahlsicherung vorgesehen, die kompatibel mit Drahtseilen und anderer Ausrüstung von Kensington ist. HINWEIST: Informationen zu den Produkten finden Sie auf der Kensington-Website. Schild Deutsch-22...
-
Seite 27: Fernbedienung
Fernbedienung ZEHNERTASTATUR Drücken Sie diese Tasten, um Kennwörter festzulegen und zu ändern, den Kanal zu wechseln und die FERNBEDIENUNGS-ID einzustellen. Siehe Seite Einige Tasten werden für CEC (Consumer Electronics Control) und die Media-Player-Funktion (siehe „Verwenden des Media-Player-Menüs“ auf Seite 39) verwendet. Taste ENT Hiermit können Sie Media-Player-Einstellungen auswählen. - Seite 28 Taste CH/ZOOM +/–* Zur Verwendung mit einer Zusatzplatine. Die Funktion hängt davon ab, welche Zusatzplatine im Monitor installiert ist. Taste GUIDE Zur Verwendung mit einer Zusatzplatine. Die Funktion hängt davon ab, welche Zusatzplatine im Monitor installiert ist. Taste MUTE Schaltet die Audio- und Videoausgabe des Monitors stumm. Drücken Sie die Taste erneut, um die Stummschaltung der Audio- und Videoausgabe des Monitors aufzuheben.
-
Seite 29: Kapitel 3 Anschließen Von Geräten
Anschließen von Geräten Kapitel 3 Inhalt dieses Kapitels: > „Anschlussübersicht“ auf Seite 26 > „Herstellen einer Verbindung mit einem Computer“ auf Seite 27 > „Herstellen einer Verbindung mit einem Computer über HDMI“ auf Seite 27 > „Verbinden eines Computers mit DisplayPort“ auf Seite 27 >... -
Seite 30: Anschlussübersicht
Anschlussübersicht AUDIO OUT HDMI2 USB- DisplayPort HDMI1 (ARC) REMOTE Speichergerät. Computer (DisplayPort) HDMI-Videoplayer oder Gepunktete Linien = anderes Signal Computer (HDMI) Durchgezogene Linien = Videosignal Blu-ray- oder Gestrichelte Linien = Audiosignal DVD-Player Verstärker (HDMI) Sensoreinheit Stereoverstärker Deutsch-26... -
Seite 31: Herstellen Einer Verbindung Mit Einem Computer
Herstellen einer erbindung mit einem Computer Herstellen einer erbindung mit einem Computer über HDMI • Bitte verwenden Sie ein HDMI-Kabel mit dem HDMI-Logo. • Nach dem Einschalten des Monitors kann es einen Moment dauern, bis das Signal erscheint. • Bei einigen Grafikkarten oder -treibern wird das Bild möglicherweise nicht richtig angezeigt. •... -
Seite 32: Hdmi-Cec (Consumer Electronics Control)
Herstellen einer erbindung mit einem Mediengerät mit HDMI Stellen Sie die Verbindung mit einem einzigen HDMI-Kabel her, um höchste Bild- und Tonqualität von Blu-ray-Playern, Streaming-Media-Playern oder Spielekonsolen zu erhalten. 4K-UHD-Inhalte werden nur wiedergegeben, wenn der angeschlossene Media-Player 4K-Inhalte unterstützt. Unterstützt HDCP-Verschlüsselung (High-Bandwidth Digital Contents Protection), eine digitale Rechteverwaltung, die verhindert, dass HD-Inhalte von Blu-ray-Discs, DVDs und Streaming-Medien illegal kopiert oder übertragen werden. -
Seite 33: Hdmi-Cec-Befehl
HDMI-CEC-Befehl Schließen Sie ein HDMI-CEC-kompatibles Gerät an den HDMI-Anschluss an. HDMI-CEC- OSD-Menü Erklärung Einstellung Befehlsbezeichnung CEC (Consumer One Touch Play Wird ein HDMI-CEC-kompatibles Gerät INPUT-ADVANCED: INPUT SIGNAL SETTINGS Electronics Control) (One-Touch-Wiedergabe) eingeschaltet, wird der über ein HDMI-Kabel DisplayPort AUTO TURN OFF mit dem Gerät verbundene Monitor ebenfalls HDMI AUDIO RECEIVER... -
Seite 34: Interne Videoquellen
Interne ideoquellen Media-Player Im internen Media-Player werden Audio- und Videodateien wiedergegeben, die auf einem USB-Speichergerät gespeichert sind. Eine Anleitung zum Verwenden des Media-Players finden Sie auf Seite Anschließen eines kompatiblen USB-Speichergeräts Zur Verwendung mit dem Media-Player muss das USB-Speichergerät mit NTFS, FAT32 oder FAT16 formatiert werden. Informationen zum Formatieren von USB-Speichergeräten finden Sie im Benutzerhandbuch oder der Hilfedatei für den Computer. -
Seite 35: Anschließen Eines Usb-Geräts
Anschließen eines USB-Geräts Lesegerät für USB-Speichergeräte zur Verwendung mit dem internen Media-Player. Siehe Seite Anschluss für Stromversorgung. Dieser Anschluss ist zum Aktualisieren der Firmware des Monitors über ein USB-Speichergerät bestimmt. Importiert oder Exportiert die Monitoreinstellungen über das USB-Speichergerät, wenn [KLON-EINSTELLUNG] ausgewählt wird. -
Seite 36: Grundlegende Bedienung
Grundlegende Bedienung Kapitel 4 Inhalt dieses Kapitels: > „Stromversorgung EIN und AUS“ auf Seite 33 > „Reichweite der Fernbedienung“ auf Seite 34 > „Verwendung der Energiesparfunktionen“ auf Seite 34 > „Anzeigen des Informations OSD“ auf Seite 35 > „Wechseln zwischen den Bildmodi“ auf Seite 35 >... -
Seite 37: Stromversorgung Ein Und Aus
Stromversorgung EIN und AUS Drücken Sie die Taste ⏻ am Bedienfeld oder die Taste POWER ON an der Fernbedienung, um den Monitor einzuschalten. Die Betriebs-LED des Monitors zeigt den aktuellen Status des Monitors an. Informationen zur Betriebsanzeige finden Sie in der folgenden Tabelle. -
Seite 38: Reichweite Der Fernbedienung
Reichweite der Fernbedienung Richten Sie die Vorderseite der Fernbedienung bei der Tastenbenutzung auf den Fernbedienungssensor des Monitors. Sie können die Fernbedienung bis zu etwa 7 m Entfernung vom Fernbedienungssensor entfernt einsetzen. Bis zu einer Entfernung von 3,5 m kann die Fernbedienung in einem horizontalen bzw. vertikalen Winkel bis 30°... -
Seite 39: Anzeigen Des Informations Osd
Anzeigen des Informations OSD Das Informations OSD bietet Informationen wie: Eingangsquelle usw. Drücken Sie die Taste DISPLAY auf der Fernbedienung, um das Informations OSD aufzurufen. Eingangsname DisplayPort 3840 x 2160＠60Hz Informationen zum Eingangssignal HDR-Informationen Kommunikationsinformationen* * Wird angezeigt, wenn [KOMMUNIKATIONSINFO.] auf [EIN] festgelegt ist. Grün: Mit LAN verbunden Rot: Nicht mit LAN verbunden HINWEIST:... -
Seite 40: Festlegen Des Seitenverhältnisses
Festlegen des Seitenverhältnisses Drücken Sie die Taste ASPECT auf der Fernbedienung, um durch die verfügbaren Optionen für das aktuelle Eingangssignal zu blättern. HINWEIST: [Media Player] ist nicht verfügbar. ➙ ➙ ➙ ➙ [VOLLBILD] [BREITB] [1:1] [ZOOM] [NORMAL] Seitenverhältnis Empfohlene Auswahl für Unveränderte Ansicht* Beschreibung des Bildes... -
Seite 41: Osd-Steuerungen (On-Screen-Display)
OSD-Steuerungen (On-Screen-Display) HINWEIST: Je nach Modell oder optionalem Zubehör sind einige Funktionen möglicherweise nicht verfügbar. Eingangsquelle Hauptmenüsymbole PICTURE: Hauptmenüeintrag PICTURE MODE NATIVE BACKLIGHT RETAIL BACKLIGHT DIMMING CONFERENCING Einstellungen VIDEO BLACK LEVEL TRANSPORTATION Untermenü GAMMA CUSTOM COLOR CONTRAST ADVANCED Select Goto Adjustment Return Close Tastenleitfaden... - Seite 42 Im Folgenden finden Sie eine kurze Zusammenfassung, welche Steuerungen sich in unter den einzelnen Menüoptionen befinden. Eine Tabelle mit allen Optionen finden Sie unter „Liste der OSD-Steuerelemente“ auf Seite EINGABET: Wählen Sie Einstellungen für die Eingangssignalquelle aus. Hiermit legen Sie die Einstellungen für den Media Player fest.
-
Seite 43: Media-Player-Menü
erwenden des Media-Player-Menüs Der Media-Player gibt Bild-, Video- und Musikdateien von Wiedergeben einer Diashow einem USB-Speichergerät wieder, das an den USB-Anschluss des Monitors angeschlossen ist (siehe Seite 21). • Navigieren Sie mit den Tasten , , –, + zu den Dateien, und drücken Sie die Taste , um eine Um das Media-Player-Menü... -
Seite 44: Zoom-Funktion
Zoom-Funktion – Wiederholung aller Dateien • Es sind keine Dateien ausgewählt. • Wählen Sie oder aus, um die Bildgröße – Alle Dateien im Ordner werden in der umzuschalten. Sortierreihenfolge in einer Schleife wiedergegeben. 8, 4, 2, 1, 1/2, 1/4. • Mindestens eine Datei ist ausgewählt. - Seite 45 Datenformat für USB FAT16/32, NTFS Unterstützte Dateisysteme Max. Anzahl von Ordnerebenen Max. Anzahl von Fotos Modus FOTO Dateierweiterung Datenformat Min. Bildauflösung (H x ) Max. Bildauflösung (H x ) JPEG, JPG, JPE Basismodus, DCT 75 x75 Pixel 15.360 x 8.640 Pixel sequenziell ohne Zeilensprung 9.600 x 6.400 Pixel...
-
Seite 46: Erweiterte Bedienung
Erweiterte Bedienung Kapitel 5 Inhalt dieses Kapitels: > „Erstellen eines Energiezeitplans“ auf Seite 43 > „Verwenden von Bildmodi“ auf Seite 44 > „Konfigurieren der Sicherheit und Sperren der Monitorbedienelemente“ auf Seite 45 > „Kennwortsicherheit“ auf Seite 45 > „Sperren der Tasten“ auf Seite 47 >... -
Seite 47: Erstellen Eines Energiezeitplans
Erstellen eines Energiezeitplans Mithilfe der Zeitplan-Funktion kann der Bildschirm so konfiguriert werden, dass er zu verschiedenen Zeiten automatisch eingeschaltet wird und in den Standby-Modus wechselt. So programmieren Sie den ZeitplanT: 1. Öffnen Sie das Menü [ZEITPLAN]. M arkieren Sie mit den Tasten und auf der Fernbedienung die SCHEDULE: SCHEDULE INFORMATION SETTINGS:... -
Seite 48: Verwenden Von Bildmodi
erwenden von Bildmodi Es sind verschiedene Bildmodi verfügbar. Diese Bildmodi wurden bereits mit den Einstellungen wie in der untenstehenden Tabelle „Bildmodus-Typen“ beschrieben konfiguriert. So wechseln Sie die BildmodiT: Drücken Sie die Taste PICTURE MODE auf der Fernbedienung, um die Modi zu durchlaufen, oder wählen Sie den Modus im OSD-Menü... -
Seite 49: Konfigurieren Der Sicherheit Und Sperren Der Monitorbedienelemente
Konfigurieren der Sicherheit und Sperren der Monitorbedienelemente Im Normalbetrieb kann der Monitor von jeder Person über die Fernbedienung oder das Monitorbedienfeld gesteuert werden. Sie können das Verwenden und Ändern von Monitoreinstellungen durch Unbefugte verhindern, indem Sie die Sicherheitsoptionen und Sperreinstellungen aktivieren. In diesem Abschnitt werden die folgenden Sicherheits- und Sperrfunktionen behandelt: •... -
Seite 50: Festlegen Eines Kennworts Für Den Monitor
Festlegen eines Kennworts für den Monitor Dieser Schritt ist nur erforderlich, wenn Sie das Kennwort ändern möchten. PROTECT: PASSWORD: POWER SAVE SETTINGS THERMAL MANAGEMENT o o o o SECURE MODE: SCREEN SAVER START-UP LOCK POWER ON DELAY CONTROL LOCK SECURITY SETTINGS LOCK SETTINGS CHANGE PASSWORD ALERT MAIL... -
Seite 51: Sperren Der Tasten
Sperren der Tasten Die Sperreinstellungen verhindern, dass der Monitor auf Betätigung der Tasten auf der Fernbedienung oder am Monitorbedienfeld reagiert. Wenn Sie die Tasten sperren, können einige Tasten so konfiguriert werden, dass sie entsperrt bleiben, damit Benutzer die Einstellungen anpassen können. Zum Sperren und Entsperren der Tasten muss kein Kennwort eingegeben werden. -
Seite 52: Sperren Der Tasten Des Bedienfelds
Sperren der Tasten des Bedienfelds Durch die Option [SCHLÜSSEL] in [SPERR EINSTELLUNGEN] wird verhindert, dass der Monitor über die Tasten am Bedienfeld gesteuert werden kann. Durch Aktivieren der Option [SCHLÜSSEL] werden nicht die Tasten der Fernbedienung gesperrt. PROTECT: POWER SAVE SETTINGS SELECT THERMAL MANAGEMENT MODE... -
Seite 53: Festlegen Der Fernbedienungs-Id-Funktion
Festlegen der Fernbedienungs-ID-Funktion Mithilfe der Fernbedienung können Sie über den so genannten FERNBEDIENUNGS-ID-Modus bis zu 100 einzelne MultiSync- Monitore steuern. Der FERNBEDIENUNGS-ID-Modus arbeitet in Verbindung mit der Monitor-ID und ermöglicht die Steuerung von bis zu 100 einzelnen MultiSync-Monitoren. Wenn beispielsweise viele Monitore in einem Bereich verwendet werden, würde eine Fernbedienung im normalen Modus gleichzeitig Signale an alle Monitore übertragen (siehe Abbildung 1). -
Seite 54: Kapitel 6 Externe Steuerung
Externe Steuerung Kapitel 6 Inhalt dieses Kapitels: > „Steuern des Monitors über RS-232C“ auf Seite 51 > „Steuern des Monitors über LAN“ auf Seite 52 > „HTTP-Browser“ auf Seite 53 > „Befehle“ auf Seite 59 > „Wiedergabenachweis“ auf Seite 60 Anschließen von externen Geräten Es gibt zwei Möglichkeiten, externe Geräte zum Steuern des Monitors anzuschließen. -
Seite 55: Steuern Des Monitors Über Rs-232C
Steuern des Monitors über RS-232C Sie können diesen Monitor steuern, indem Sie einen Computer mit RS-232C-Anschluss (über Nullmodemkabel) anschließen. HINWEIST: Wenn Sie diese Funktion verwenden, muss [STEUERTERMINAL] in [EXTERNE STEUERUNG] auf [RS-232C] festgelegt sein (siehe Seite 85). Folgende Funktionen können beispielsweise vom Computer aus gesteuert werden: •... -
Seite 56: Pinbelegung
PINBELEGUNG RS-232C-Eingang/Ausgang Pin-Nr. Bezeichnung D-SUB, 9-polig (monitorseitig) Dieser Monitor verwendet RXD-, TXD- und GND-Leitungen für die RS-232C-Steuerung. Steuern des Monitors über LAN Anschluss an ein Netzwerk Die Verwendung eines LAN-Kabels ermöglicht Ihnen die Festlegung der Netzwerkeinstellungen und Alarm-E-Mail-Einstellungen mithilfe einer HTTP-Serverfunktion. HINWEIST: Wenn Sie diese Funktion verwenden, muss [STEUERTERMINAL] in [EXTERNE STEUERUNG] auf [LAN] festgelegt sein (siehe... -
Seite 57: Http-Browser
Wenn der Hostname in die Datei HOSTS des verwendeten Computers eingetragen wurde, können Sie über diesen Hostnamen und einen kompatiblen Browser auf die Netzwerkeinstellungen des Monitors zugreifen. Beispiel 1: Wenn der Hostname des Monitors auf „pd.nec.co.jp“ gesetzt wurde, erfolgt der Zugriff auf die Netzwerkeinstellung durch Angabe von „http://pd.nec.co.jp/index.html“ als Adresse oder in der URL-Eingabespalte. Beispiel 2: Wenn die IP-Adresse des Monitors „192.168.73.1“... -
Seite 58: Osd-Menüeinstellungen In Den Web-Steuerelementen Des Monitors
OSD-Menüeinstellungen in den Web-Steuerelementen des Monitors Wählen Sie einen der Links auf der linken Seite der Web-Steuerelemente des Monitors aus, um die im OSD-Menü des Monitors verfügbaren Einstellungen zu konfigurieren. Eine komplette Liste der OSD-Menüsteuerelemente finden Sie auf Seite [INPUT] (EINGABE), [PICTURE] (BILD), [AUDIO] (AUDIO), [SCHEDULE] (ZEITPLAN), [SLOT] (STECKPLATZ), [NETWORK] (NETZWERK), [PROTECT] (SCHUTZ), [SYSTEM] (SYSTEM) HINWEIST: Die Schaltflächen in den Web-Steuerelementen des Monitors haben folgende Funktionen:... -
Seite 59: Netzwerkeinstellungen
Netzwerkeinstellungen Klicken Sie in der linken Spalte unter HOME (START) auf NETWORK (NETZWERK). IP SETTING Wählen Sie eine Option zum Festlegen des Eintrags für [IP ADDRESS] (IP-ADRESSE) aus. (IP-EINSTELLUNG) AUTO (AUTOMATISCH): Es wird automatisch eine IP-Adresse zugewiesen. MANUAL (MANUELL): Legen Sie für den mit dem Netzwerk verbundenen Monitor manuell eine IP-Adresse fest. -
Seite 60: E-Mail-Einstellungen
E-Mail-Einstellungen Klicken Sie in der linken Spalte unter HOME (START) auf MAIL (E-MAIL). Wenn die E-Mail-Einstellungen konfiguriert und aktiviert sind, sendet der Monitor E-Mail-Benachrichtigungen, sobald ein Fehler auftritt oder das Eingangssignal verloren geht. Der Monitor muss mit einem LAN verbunden sein, damit diese Funktion arbeitet. Alert Mail (Alarm-E-Mail) Wenn ein Fehler auftritt, sendet der Monitor eine Fehlermeldung an die E-Mail-Adressen, die in den Feldern „Recipient’s Address“... -
Seite 61: Snmp-Einstellungen
SNMP-Einstellungen Klicken Sie in der linken Spalte unter HOME (START) auf SNMP. Mithilfe des SNMP-Protokolls werden Statusinformationen abgerufen, und der Monitor kann direkt über das Netzwerk gesteuert werden. ersionT: SNMP v1 Authentifiziert durch den Community-Namen im Klartext, Trap sendet keine Bestätigungsnachricht zurück. SNMP v2c Authentifiziert durch den Community-Namen im Klartext, Trap sendet eine Bestätigungsnachricht zurück. -
Seite 62: Crestron-Einstellungen
CRESTRON-Einstellungen Klicken Sie in der linken Spalte unter HOME auf CRESTRON. Kompatibilität mit CRESTRON ROOMVIEW Der Monitor unterstützt CRESTRON ROOMVIEW. So können mehrere mit dem Netzwerk verbundene Geräte von einem Computer oder Controller verwaltet und gesteuert werden. Weitere Informationen finden Sie unter http://www.crestron.com ROOMVIEW ROOMVIEW für die Verwaltung vom Computer. -
Seite 63: Rs-232C-Schnittstelle
Dieser Monitor unterstützt die in „External_Control.pdf“ aufgeführten Steuerbefehle (siehe Seite 70), darüber hinaus jedoch auch gängige ASCII-Steuerbefehle, die zum Steuern des NEC-Monitors oder -Projektors von einem angeschlossenen Computer verwendet werden können. Weitere Informationen finden Sie auf unserer Website. HINWEIST: Wenn Sie den Monitor ausschalten, solange [STECKPLATZ-STROM] auf [AUS] und [SCHNELLSTART] auf [GESPERRT] festgelegt ist, ist die Steuerung mit ASCII-Befehlen über RS-232C nicht verfügbar. -
Seite 64: Wiedergabenachweis
Wiedergabenachweis Mit dieser Funktion können nach der Selbstprüfung Meldungen zum aktuellen Status des Monitors gesendet werden. Weitere Informationen zur Funktion „Wiedergabenachweis“ (einschließlich der Selbstprüfung) finden Sie in der Datei „External_Control.pdf“. Siehe Seite Geprüftes Element Meldung EINGABE DisplayPort, HDMI1, HDMI2, Media Player, OPTION* Beispiel: (H)1920, (V)1080, (H)3840, (V)2160, „No Signal“... -
Seite 65: Fehlerbehebung
Fehlerbehebung Kapitel 7 Inhalt dieses Kapitels: > „Bild- und Videosignalprobleme“ auf Seite 62 > „Kein Bild“ auf Seite 62 > „Bildschatten“ auf Seite 62 > „Das angezeigte Bild flackert“ auf Seite 62 > „Das Bild ist instabil, unscharf oder verschwimmt“ auf Seite 63 >... -
Seite 66: Bild- Und Videosignalprobleme
Signaltimings eingestellt wurden und ob HINWEIST: Wenn sich das Bild längere Zeit nicht die Geräte kompatibel sind. verändert, empfiehlt NEC DISPLAY SOLUTIONS wie bei allen Anzeigegeräten, • Prüfen Sie, ob Kontaktstifte im Stecker des Signalkabels bewegte Bilder oder regelmäßig wechselnde verbogen sind oder fehlen. -
Seite 67: Das Bild Ist Instabil, Unscharf Oder Verschwimmt
Das Bild ist instabil, unscharf oder verschwimmt Die ausgewählte Auflösung wird nicht richtig dargestellt • Das Signalkabel muss richtig mit dem Computer verbunden sein. • Überprüfen Sie das Informations-OSD, um sich zu vergewissern, dass die gewünschte Auflösung • Passen Sie die Einstellungen in [ANPASSEN] für ausgewählt wurde. -
Seite 68: Verschneites Bild, Schlechte Tonqualität Beim Fernsehen
erschneites Bild, schlechte Tonqualität beim Der Monitor schaltet sich automatisch in den Fernsehen Standby-Modus • Prüfen Sie die Antennen-/Kabelverbindung. Verwenden • Prüfen Sie die Einstellung für [ABSCHALT-TIMER]. Sie bei Bedarf ein neues Kabel. • Legen Sie die Funktion [CEC] auf [AUS] fest. Der Monitor wechselt möglicherweise in den Standby-Modus, Der USB-Hub funktioniert nicht wenn ein angeschlossenes HDMI-CEC-kompatibles... -
Seite 69: Kapitel 8 Technische Daten
Technische Daten Kapitel 8 Inhalt dieses Kapitels: > „Liste der kompatiblen Signale“ auf Seite 66 > „C750Q“ auf Seite 67 > „C860Q“ auf Seite 68 Deutsch-65... -
Seite 70: Liste Der Kompatiblen Signale
Liste der kompatiblen Signale Zeilenfrequenz HDMI Signalbezeichnung Auflösung DisplayPort Anmerkungen Horizontal ertikal MODUS1 MODUS2 640 x 480 31,5 kHz 60 Hz SVGA 800 x 600 37,9 kHz 60 Hz 1024 x 768 48,4 kHz 60 Hz 1280 x 720 45,0 kHz 60 Hz 1280 x 768 47,8 kHz... -
Seite 71: C750Q
C750Q Produktspezifikationen LCD-Modul 75”/189,27 cm Diagonale Pixelabstand: 0,430 mm Auflösung: 3840 x 2160 Farbe: Mehr als 1073 Millionen Farben (je nach verwendeter Grafikkarte) Helligkeit: 350 cd/m (max.) bei 25 °C Kontrastverhältnis: 1200:1 Betrachtungswinkel: 89° (typ.) bei CR>10 Frequenz Horizontal: 15–136 kHz Vertikal: 23–76 Hz Pixeltakt... -
Seite 72: C860Q
C860Q Produktspezifikationen LCD-Modul 86”/217,43 cm Diagonale Pixelabstand: 0,494 mm Auflösung: 3840 x 2160 Farbe: Mehr als 1073 Millionen Farben (je nach verwendeter Grafikkarte) Helligkeit: 350 cd/m (max.) bei 25 °C Kontrastverhältnis: 1200:1 Betrachtungswinkel: 89° (typ.) bei CR>10 Frequenz Horizontal: 15–136 kHz Vertikal: 23–76 Hz Pixeltakt... -
Seite 73: Marken Und Softwarelizenz
NaViSet ist eine Marke oder eingetragene Marke der NEC Display Solutions, Ltd. in Japan und anderen Ländern. Blu-ray ist eine Marke der Blu-ray Disc Association. TILE COMP und TILE MATRIX sind Marken oder eingetragene Marken der NEC Display Solutions, Ltd. in Japan und anderen Ländern. [Hinweis] Informationen zur MPEG-4 AVC- und MPEG-4 Visual-Lizenz für dieses Produkt... -
Seite 74: Externe Ressourcen
Funktionen im Monitor können mit diesen Befehlen gesteuert werden. Ein einfacheres Protokoll für weniger anspruchsvolle Anwendungen ist ebenfalls verfügbar (siehe unten). Dieses Dokument kann von der Website von NEC Display Solutions für Ihre Region heruntergeladen werden. Darüber hinaus ist ein auf der Programmiersprache Python basierendes SDK (Software Development Kit) verfügbar, das dieses Kommunikationsprotokoll für die schnelle Entwicklung in eine Python-Bibliothek kapselt. - Seite 75 Microsoft Windows und Mac OS verfügbare Software kann käuflich bezogen werden; möglicherweise erfordert sie die Verwendung eines unterstützten externen Farbsensors. Wenden Sie sich an einen autorisierten NEC-Händler, oder besuchen Sie die Website von NEC Display Solutions für Ihre Region, um Informationen zum Kauf und zur Verfügbarkeit zu erhalten. Software NaiSet Administrator Diese kostenlose Software ist ein fortgeschrittenes und leistungsfähiges netzwerkbasiertes Steuerungs-,...
-
Seite 76: Liste Der Osd-Steuerelemente
Liste der OSD-Steuerelemente Anhang C Inhalt dieses Kapitels > „EINGABE“ auf Seite 73 > „BILD“ auf Seite 75 > „AUDIO“ auf Seite 78 > „ZEITPLAN“ auf Seite 79 > „STECKPLATZ“ auf Seite 80 > „NETZWERK“ auf Seite 81 > „SCHUTZ“ auf Seite 82 >... -
Seite 77: Eingabe
EINGABE MENÜ „EINGABE“ EINGABEAUSWAHL DisplayPort Hiermit wird die Eingangssignalquelle ausgewählt. HDMI1 HDMI2 Media Player OPTION* EINGABEEINSTELLUNGEN EING.NAME Hiermit wird der aktuelle Eingang umbenannt. Es können individuelle Namen mit einer Länge von maximal 14 Zeichen (einschließlich Leerzeichen) festgelegt werden. Eine Kombination von Buchstaben (A-Z), Ziffern (0-9) und einigen Sonderzeichen ist zulässig. - Seite 78 MENÜ „EINGABE“ ERWEITERT EINGABESIGNALEINST. DisplayPort BITRATE Hiermit wählen Sie [HBR] oder [HBR2] aus. HDMI Hiermit legen Sie den HDMI-Modus fest. MODUS1: Die maximale Auflösung ist 3840 x 2160 (30 Hz). MODUS2: Die maximale Auflösung ist 3840 x 2160 (60 Hz), HDCP 2.2 oder HDR. Media Player Hiermit werden die Einstellungen für die automatische Wiedergabe im Media Player festgelegt.
-
Seite 79: Bild
MENÜ „EINGABE“ AUDIOEMPFÄNGER Bei Auswahl von [FREIGEBEN] wird der interne Lautsprecher stummgeschaltet, und der Ton wird über ein angeschlossenes Audiogerät mit ARC-Funktion ausgegeben. Bei Auswahl von [GESPERRT] wird ein angeschlossenes Audiogerät mit ARC-Funktion stummgeschaltet, und der Ton wird über den internen Lautsprecher ausgegeben. HINWEIS: •... - Seite 80 Nicht für die Befundung verwenden. DICOM SIM. DICOM-GSDF-Kurve für LCD-Typ simuliert. PROGRAMMIERBAR1, 2, 3 Mit Hilfe einer optionalen NEC-Software kann eine programmierbare Gammakurve geladen werden. FARBE FARBE Dient zum Einstellen der Farbsättigung des Bilds. Drücken Sie die Taste + oder –, um die Einstellung anzupassen.
- Seite 81 MENÜ „BILD“ AUTO-ABBLENDUNG Passt die Hintergrundbeleuchtung des LCD automatisch abhängig vom Umgebungslicht an. AUTOM. HELLIGKEIT Passt den Helligkeitsgrad dem Eingangssignal an. UMGEBUNGSLICHTERKEN. Es kann festgelegt werden, dass die Hintergrundbeleuchtung des LCD-Bildschirms je nach der Umgebungshelligkeit des Raumes verstärkt oder abgeschwächt wird. Wenn der Raum hell ist, wird der Monitor entsprechend aufgehellt.
-
Seite 82: Audio
MENÜ „BILD“ TILE MATRIX Ein Bild kann erweitert und mit einem Verteilungsverstärker über mehrere (bis zu 100) Bildschirme hinweg angezeigt werden. Diese Option dient zum Konfigurieren der Einstellungen für TILE MATRIX. HINWEIS: • Für die Aufteilung auf viele Monitore ist eine geringe Auflösung nicht geeignet. •... -
Seite 83: Zeitplan
MENÜ „AUDIO“ EQUALIZER HÖHEN Hiermit können Sie die Höhen der Audiosignale verstärken bzw. dämpfen. Drücken Sie die Taste +, um die [HÖHEN] zu verstärken. Drücken Sie die Taste –, um die [HÖHEN] zu dämpfen. TIEFEN Hiermit können Sie die Bässe verstärken bzw. dämpfen. Drücken Sie die Taste +, um die [TIEFEN] zu verstärken. -
Seite 84: Steckplatz
STECKPLATZ MENÜ „STECKPLATZ“ AKTIVER STECKPLATZ Diese Funktion ist nicht verfügbar. OPTION* Hiermit konfigurieren Sie die Einstellungen für eine angeschlossene Zusatzplatine. STROMSTEUERUNG STROMVERSORGUNG Diese Funktion ist nicht verfügbar. EIN/AUS-TASTE Funktioniert wie die Netztaste an der installierten Zusatzplatine. ERZW. Drücken Sie [JA], um das Herunterfahren der installierten Zusatzplatine zu erzwingen. HERUNTERFAHREN HINWEIS: Verwenden Sie diese Funktion nur, wenn das Betriebssystem nicht manuell heruntergefahren... -
Seite 85: Netzwerk
MENÜ „STECKPLATZ“ STECKPLATZ-STROM Hiermit wird festgelegt, dass der Monitor die Stromversorgung für den Steckplatz der Zusatzplatine auch im Energiesparmodus und im Standby-Modus aufrechterhält. [AUTOM.]: Der Zusatzplatinen-Steckplatz wird kontinuierlich mit Strom versorgt, selbst im Energiesparmodus und im Standby-Modus. Die Stromversorgung des Zusatzplatinen-Steckplatzes wird im Energiesparmodus und im Standby-Modus unterbrochen, wenn kein Gerät installiert ist. -
Seite 86: Schutz
SCHUTZ MENÜ „SCHUTZ“ STROMSPAREINST. ENERGIESPAREN Aktiviert oder deaktiviert, dass der Monitor in den Energiesparmodus wechselt. Wenn [FREIGEBEN] ausgewählt ist, wechselt der Monitor nach Ablauf eines bestimmten Zeitraums ohne erkanntes Eingangssignal oder bei Signalverlust in den Energiesparmodus. Unter [MODUS] können Sie den Energiesparzustand festlegen. Wenn sich der Monitor im Energiesparmodus befindet, wechselt die LED-Betriebsanzeige die Farbe. - Seite 87 MENÜ „SCHUTZ“ BILDSCHIRMSCHONER Der [BILDSCHIRMSCHONER] schützt den Monitor davor, dass sich ein Bild einbrennt. HINWEIS: • Wenn der Bildschirmschoner gestartet wird, wechselt das Seitenverhältnis des Bildes zu [VOLLBILD]. Nach Beendigung des Bildschirmschoners wird das Bild wieder auf die aktuelle Einstellung für [SEITENVERHÄLTNIS] zurückgesetzt. •...
- Seite 88 MENÜ „SCHUTZ“ STROM Wählen Sie [DEAKT.] aus, damit die Netztaste auch dann verwendet werden kann, wenn alle Tasten gesperrt sind. Wählen Sie [AKT.] aus, um die Taste zu sperren. LAUTST. Wenn [IR] in [AUSWAHL] ausgewählt ist: - DEAKT.: Hiermit aktivieren Sie die Lautstärkeregelung mit der Taste VOL +/– an der Fernbedienung. Wenn [SCHLÜSSEL] in [AUSWAHL] ausgewählt ist: - DEAKT.: Hiermit aktivieren Sie die Lautstärkeregelung mit den Tasten + und –...
-
Seite 89: System
SYSTEM MENÜ „SYSTEM“ MONITORINFORMATION Zeigt den Modellnamen, die Seriennummer und die Firmware-Version des Monitors an. [CO2-REDUZIERUNG]: Zeigt die geschätzte CO2-Reduzierung in kg an. Der CO2-Ausstoß in der CO2- Reduzierungsberechnung basiert auf OECD (Edition 2008). [CO2-VERBRAUCH]: Zeigt den geschätzten CO2-Verbrauch in kg an. Dies ist eine rechnerische Annäherung, keine tatsächliche Verbrauchsmessung. - Seite 90 MENÜ „SYSTEM“ OSD-ZEIT Legt fest, dass das OSD abgeschaltet wird, nachdem es eine Zeit lang inaktiv war. Die voreingestellten Auswahlmöglichkeiten liegen zwischen 10 und 240 Sekunden. OSD POSITION Legt fest, wo das OSD auf dem Bildschirm angezeigt wird. OSD-GRÖSSE Hiermit ändern Sie die Größe des OSD auf dem Bildschirm. INFORMATIONS OSD Hiermit können Sie auswählen, ob Informationen zum Monitor angezeigt werden sollen, wenn dieser eingeschaltet wird, Eingänge gewechselt werden oder das aktuelle Eingangssignal umgeschaltet wird.
-
Seite 91: Informationen Des Herstellers Zu Recycling Und Energieverbrauch
> „WEEE-Zeichen (Europäische Richtlinie 2012/19/EU in der aktuellen Fassung)“ auf Seite 89 NEC DISPLAY SOLUTIONS ist dem Umweltschutz verpflichtet und betrachtet Recycling als eine der obersten Prioritäten des Unternehmens, um die Belastung der Umwelt zu verringern. Wir bemühen uns um die Entwicklung umweltfreundlicher Produkte sowie um die Definition und Einhaltung der aktuellsten Standards unabhängiger... -
Seite 92: Entsorgung Alter Nec-Geräte
Um für unsere Produkte die beste Recycling-Lösung zu gewährleisten, bietet NEC DISPLAY SOLUTIONS eine große Anzahl an Recycling-Verfahren und informiert darüber, wie das jeweilige Produkt umweltbewusst entsorgt werden kann, sobald das Ende der Produktlebensdauer erreicht wird. - Seite 93 WEEE-Zeichen (Europäische Richtlinie 2012/19/EU in der aktuellen Fassung) Entsorgung alter GeräteT: In der Europäischen Union Gemäß EU-Gesetzgebung und deren Umsetzung in den einzelnen Mitgliedstaaten müssen elektrische und elektronische Geräte, die das links abgebildete Kennzeichen tragen, getrennt vom normalen Hausmüll entsorgt werden.
