probst FTZ-MULTI Serie Betriebsanleitung Seite 44

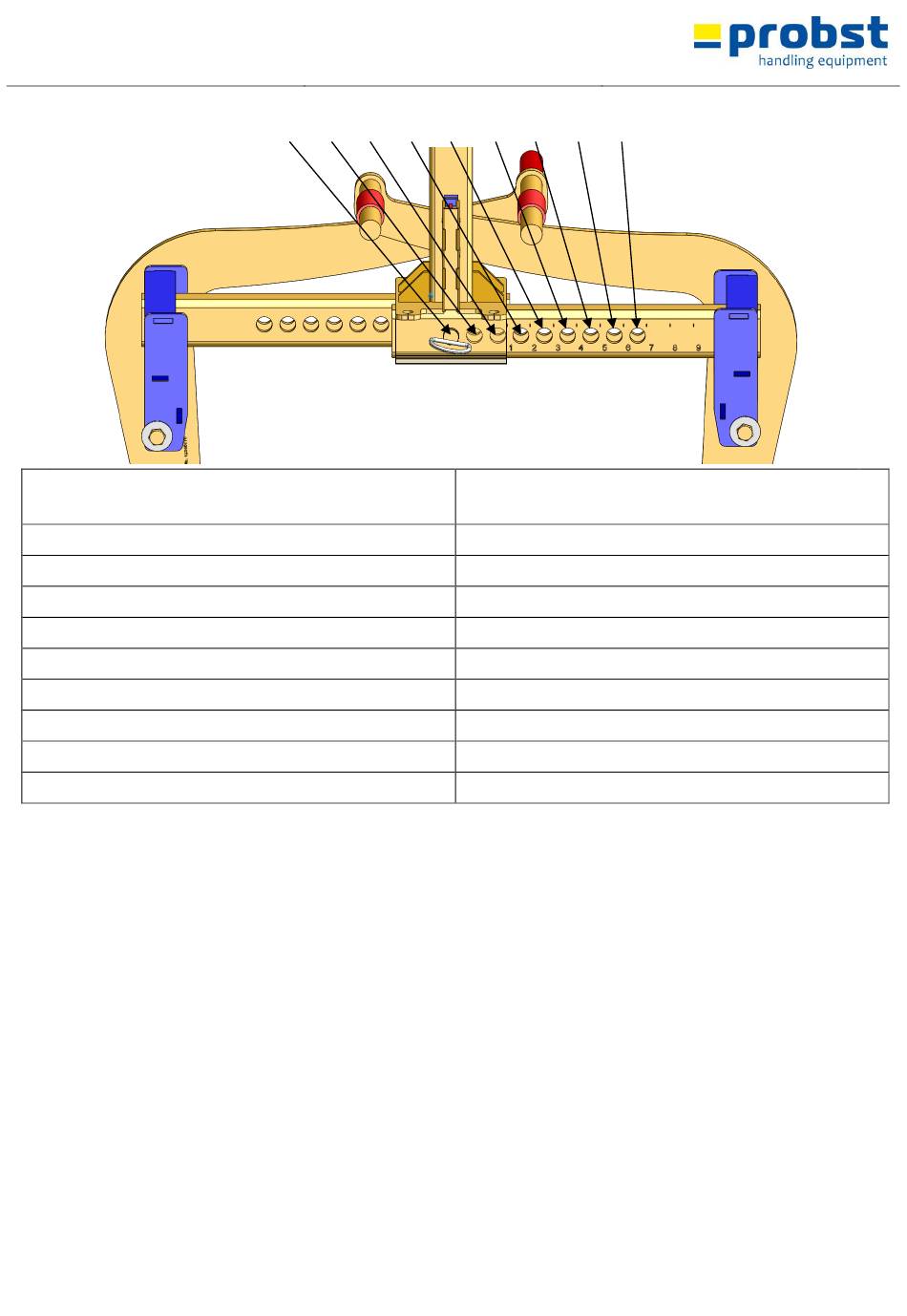

Instelling van de openingswijdte door middel van
instelgaten (symmetrisch):
Pos.1 + Pos.1
(right) (left)
Pos.2 + Pos.2
(right) (left)
Pos.3 + Pos.3
(right) (left)
Pos.4 + Pos.4
(right) (left)
Pos.5 + Pos.5
(right) (left)
Pos.6 + Pos.6
(right) (left)
Pos.7 + Pos.7
(right) (left)
Pos.8 + Pos.8
(right) (left)
Pos.9 + Pos.9
(right) (left)
14 / 25
1 2 3 4 5
V1
6 7 8 9
Mogelijke openingswijdte voor de te grijpen
elementen (afmetingen van het produkt):
van ~ 780 tot
van ~ 730 tot
van ~ 610 tot
van ~ 550 tot
van ~ 470 tot
van ~ 380 tot
van ~ 300 tot
van ~ 200 tot
van ~ 110 tot
~ 700 mm
570 mm
~ 540 mm
~ 470 mm
~ 370 mm
~ 280 mm
~ 190 mm
~ 100 mm
~ 50 mm
NL
