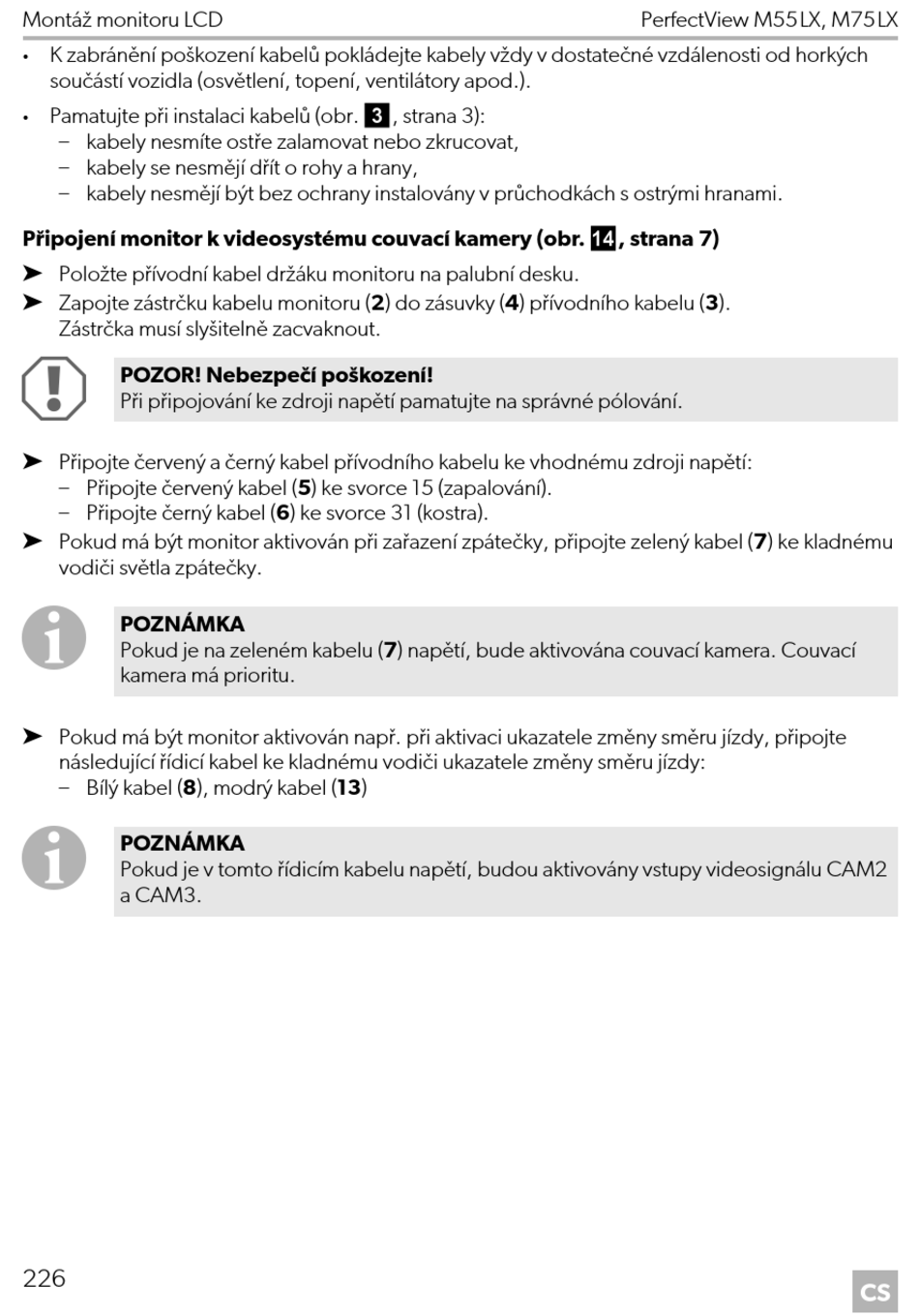

Montáž monitoru LCD
•
K zabránění poškození kabelů pokládejte kabely vždy v dostatečné vzdálenosti od horkých
součástí vozidla (osvětlení, topení, ventilátory apod.).
Pamatujte při instalaci kabelů (obr. 3, strana 3):
•
– kabely nesmíte ostře zalamovat nebo zkrucovat,
– kabely se nesmějí dřít o rohy a hrany,
– kabely nesmějí být bez ochrany instalovány v průchodkách s ostrými hranami.
Připojení monitor k videosystému couvací kamery (obr. d, strana 7)
➤ Položte přívodní kabel držáku monitoru na palubní desku.
➤ Zapojte zástrčku kabelu monitoru (2) do zásuvky (4) přívodního kabelu (3).
Zástrčka musí slyšitelně zacvaknout.
A
POZOR! Nebezpečí poškození!
Při připojování ke zdroji napětí pamatujte na správné pólování.
➤ Připojte červený a černý kabel přívodního kabelu ke vhodnému zdroji napětí:
– Připojte červený kabel (5) ke svorce 15 (zapalování).
– Připojte černý kabel (6) ke svorce 31 (kostra).
➤ Pokud má být monitor aktivován při zařazení zpátečky, připojte zelený kabel (7) ke kladnému
vodiči světla zpátečky.
I
POZNÁMKA
Pokud je na zeleném kabelu (7) napětí, bude aktivována couvací kamera. Couvací
kamera má prioritu.
➤ Pokud má být monitor aktivován např. při aktivaci ukazatele změny směru jízdy, připojte
následující řídicí kabel ke kladnému vodiči ukazatele změny směru jízdy:
– Bílý kabel (8), modrý kabel (13)
I
POZNÁMKA
Pokud je v tomto řídicím kabelu napětí, budou aktivovány vstupy videosignálu CAM2
a CAM3.
