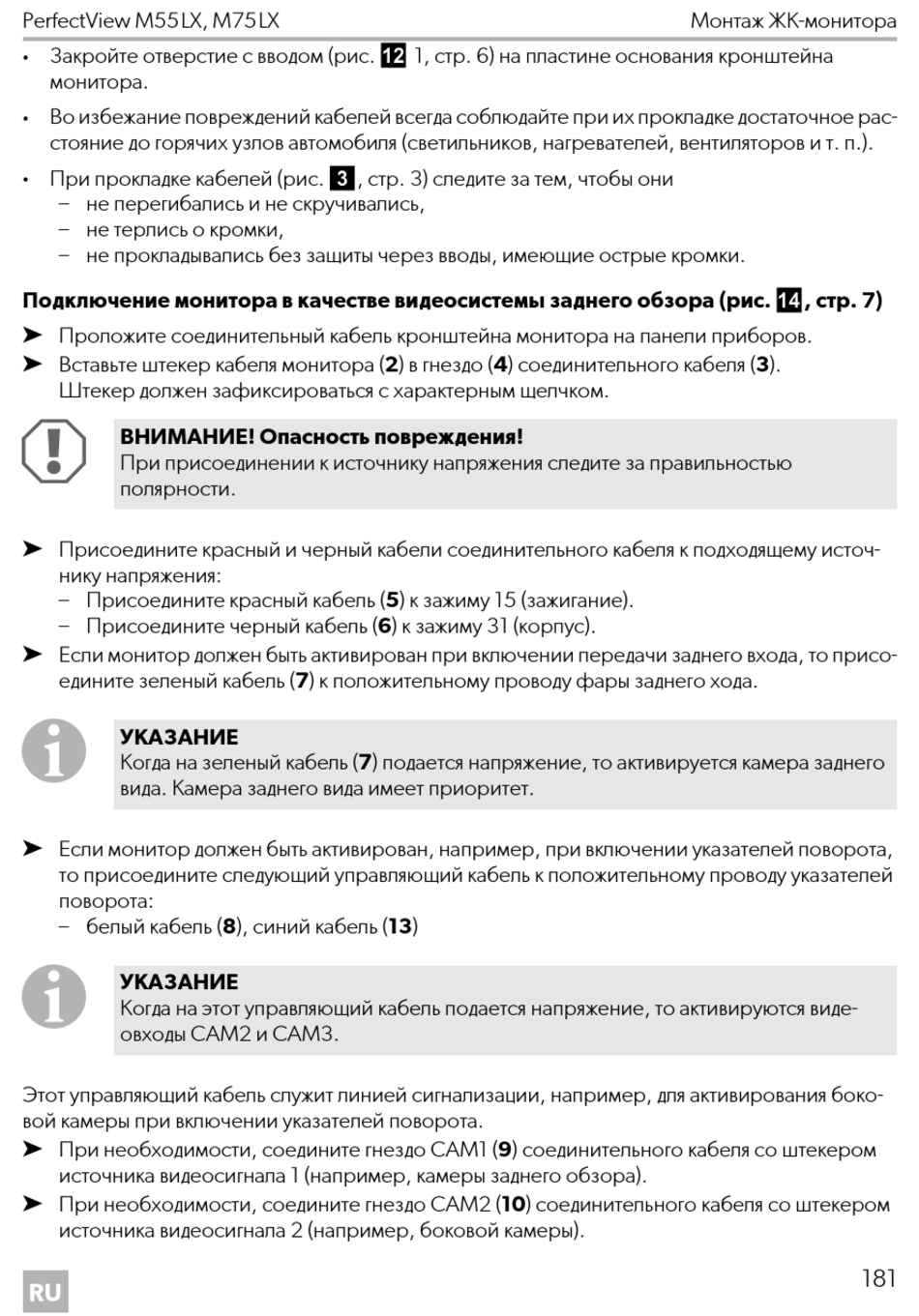

Закройте отверстие с вводом (рис. b 1, стр. 6) на пластине основания кронштейна
•
монитора.
•
Во избежание повреждений кабелей всегда соблюдайте при их прокладке достаточное рас-
стояние до горячих узлов автомобиля (светильников, нагревателей, вентиляторов и т. п.).
При прокладке кабелей (рис. 3, стр. 3) следите за тем, чтобы они
•
– не перегибались и не скручивались,
– не терлись о кромки,
– не прокладывались без защиты через вводы, имеющие острые кромки.
Подключение монитора в качестве видеосистемы заднего обзора (рис. d, стр. 7)
➤ Проложите соединительный кабель кронштейна монитора на панели приборов.
➤ Вставьте штекер кабеля монитора (2) в гнездо (4) соединительного кабеля (3).
Штекер должен зафиксироваться с характерным щелчком.
A
ВНИМАНИЕ! Опасность повреждения!
При присоединении к источнику напряжения следите за правильностью
полярности.
➤ Присоедините красный и черный кабели соединительного кабеля к подходящему источ-
нику напряжения:
– Присоедините красный кабель (5) к зажиму 15 (зажигание).
– Присоедините черный кабель (6) к зажиму 31 (корпус).
➤ Если монитор должен быть активирован при включении передачи заднего входа, то присо-
едините зеленый кабель (7) к положительному проводу фары заднего хода.
I
УКАЗАНИЕ
Когда на зеленый кабель (7) подается напряжение, то активируется камера заднего
вида. Камера заднего вида имеет приоритет.
➤ Если монитор должен быть активирован, например, при включении указателей поворота,
то присоедините следующий управляющий кабель к положительному проводу указателей
поворота:
– белый кабель (8), синий кабель (13)
I
УКАЗАНИЕ
Когда на этот управляющий кабель подается напряжение, то активируются виде-
овходы CAM2 и CAM3.
Этот управляющий кабель служит линией сигнализации, например, для активирования боко-
вой камеры при включении указателей поворота.
➤ При необходимости, соедините гнездо CAM1 (9) соединительного кабеля со штекером
источника видеосигнала 1 (например, камеры заднего обзора).
➤ При необходимости, соедините гнездо CAM2 (10) соединительного кабеля со штекером
источника видеосигнала 2 (например, боковой камеры).
