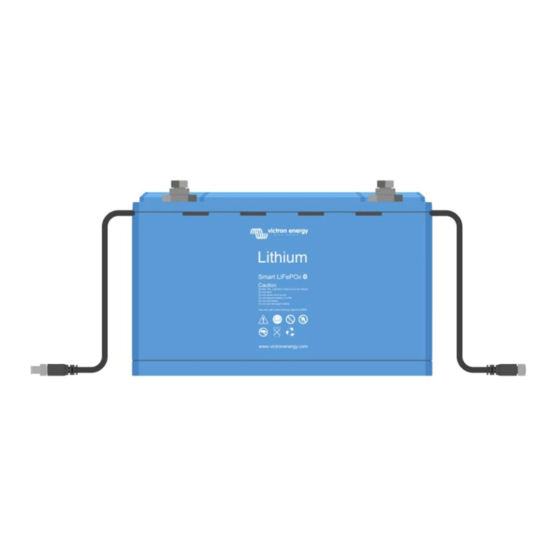

Victron energy LiFePO4 Handbuch
Lithium-smart-batterie
Vorschau ausblenden
Andere Handbücher für LiFePO4:
Inhaltsverzeichnis
Werbung
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Victron energy LiFePO4
Inhaltszusammenfassung für Victron energy LiFePO4
- Seite 1 DEUTSCH Handbuch für Lithium- Batterien rev 00 30/09/2020...
-
Seite 2: Inhaltsverzeichnis
Handbuch für Lithium-Batterien Inhaltsverzeichnis 1. Sicherheitsvorkehrungen ......................1 1.1. Allgemeine Warnhinweise ....................1 1.2. Lade- und Entladewarnungen ....................2 1.3. Warnhinweise zum Transport ....................2 1.4. Entsorgung von Lithiumbatterien ..................2 2. Einführung ..........................3 2.1. Lithiumeisenphosphat-Batterie ..................... 3 2.2. Lithium-Smart-Batteriemodelle ..................... 3 2.3. - Seite 3 Handbuch für Lithium-Batterien 8.3. BMS-Probleme ......................34 8.3.1. Das BMS deaktiviert häufig das Batterieladegerät ............34 8.3.2. Die BMS schaltet Ladegeräte vorzeitig ab ..............34 8.3.3. Das BMS schaltet Lasten vorzeitig ab ................ 34 8.3.4. Die Voralarmeinstellung fehlt in VictronConnect ............. 34 8.3.5.
-
Seite 4: Sicherheitsvorkehrungen
Handbuch für Lithium-Batterien 1. Sicherheitsvorkehrungen Beachten Sie diese Anweisungen und bewahren Sie sie zum späteren Nachschlagen in der Nähe der Batterie auf. Das Sicherheitsdatenblatt kann über das Menü „Sicherheitsdatenblatt“ auf der Lithium Smart-Produktseite heruntergeladen werden. Arbeiten an einer Li-Ionen-Batterie sollten nur von qualifiziertem Personal durchgeführt werden. -
Seite 5: Lade- Und Entladewarnungen
Handbuch für Lithium-Batterien 1.2. Lade- und Entladewarnungen Zu tiefe Entladungen schädigen eine Li-Ionen-Batterie ernsthaft und können sogar gefährlich sein. Daher ist die Verwendung eines externen Sicherheitsrelais obligatorisch. Nur in Verbindung mit einem von Victron zugelassenen BMS verwenden. Wenn sie geladen wird, nachdem die Lithiumbatterie unter die „Entladeschlussspannung“... -
Seite 6: Einführung
BMS schaltet Lasten oder Ladegeräte entsprechend ab. Ein BMS von Victron Energy ist für den korrekten Betrieb der Lithiumbatterie unerlässlich. Die Lithiumbatterie darf nicht ohne ein solches verwendet werden. Darüber hinaus müssen Sie auch sicherstellen, dass das BMS alle Lasten und Ladequellen, die an die Batterie angeschlossen sind, korrekt steuert. - Seite 7 Handbuch für Lithium-Batterien BMS-Typ Spannung Merkmale 12, 24 oder 48 V Steuert MultiPlus oder Quattro über VE.Bus Steuert Lasten und Ladegeräte über Ein/Aus- Signale Voralarm-Steuersignal VE.Bus BMS 12, 24, 36 oder 48 V Steuert Lasten und Ladegeräte über Ein/Aus- Signale Voralarm-Steuersignal Hinweis: Das smallBMS wurde früher miniBMS smallBMS...
-
Seite 8: Victronconnect
Handbuch für Lithium-Batterien 2.4. VictronConnect Die Batterie ist mit Bluetooth ausgestattet und nutzt dies zur Kommunikation mit der VictronConnect-App. Die VictronConnect- App wird zum Auslesen von Batterieinformationen, zum Vornehmen oder Ändern von Batterieeinstellungen, zum Empfangen von Alarmen und zum Aktualisieren der Firmware verwendet. VictronConnect enthält auch einen Demo-Modus. Weitere Informationen finden Sie auf der VictronConnect-Handbuch. -
Seite 9: Systemdesign
Handbuch für Lithium-Batterien 3. Systemdesign Bei der Konstruktion eines Systems mit einer Lithiumbatterie ist ein grundlegendes Verständnis darüber erforderlich, wie die Batterie mit dem BMS und wie das BMS mit Lasten und Ladegeräten interagiert. 3.1. Das Batteriezellenalarmsignal Die Batterie kommuniziert über ihre BMS-Kabel mit dem BMS. Wenn das System mehrere Batterien enthält, werden alle Batterien über die BMS-Kabel in Reihe geschaltet und dann die erste und letzte Batterie an das BMS angeschlossen. - Seite 10 Handbuch für Lithium-Batterien 1. Durch Senden eines Signals an das Ladegerät oder die Last. 2. Durch physisches Verbinden oder Trennen einer Last oder einer Ladequelle mit der Batterie, z.B. mit Hilfe eines großen Schaltschützes. Load or charger signal Das BMS sendet ein Ein/Aus-Signal an eine Last oder ein Ladegerät Load or charger Das BMS verbindet oder trennt sich von einer Last oder einem Ladegerät...
- Seite 11 Das SmallBMS steuert Lasten und Ladegeräte über „Lasttrennung-“ und „Ladetrennung-“ Signale Das VE.Bus BMS Das VE.Bus BMS kommuniziert über den VE.Bus direkt mit einem Wechselrichter/Ladegerät-System von Victron Energy. Genau wie das smallBMS verfügt es auch über eine „Lasttrennung“, eine „Ladetrennung“ und einen Voralarmkontakt.
- Seite 12 Handbuch für Lithium-Batterien Netzdetektor Weitere Informationen finden Sie auf der VE.Bus BMS-Produktseite. Das VE.Bus BMS schaltet Lasten und Ladegeräte über „Lasttrennung“ und „Ladetrennung“ ab und steuert den Wechselrichter/ Ladegerät. Das Smart BMS CL 12/100 Das Smart BMS CL 12/100 ist mit einer „Lasttrennung“, einem „Ladetrennung“ und einem Voralarmkontakt ausgestattet. Er verfügt außerdem über einen dedizierten 100 A Lichtmaschinenanschluss •...
- Seite 13 Handbuch für Lithium-Batterien Load Alternator Charger Smart BMS CL 12/100 Das Smart BMS CL 12/100 wird Lasten und Ladegeräte über „Lasttrennung“ und „Ladetrennung“ abschalten. Sie steuert und begrenzt auch die Lichtmaschine. Das BMS 12/200 Das BMS12/200 ist mit einem Anschluss für den Anschluss einer Lichtmaschine und einem Anschluss für den Anschluss von Lasten bzw.
-
Seite 14: Bms-Gesteuerte Lasten Oder Ladegeräte
Handbuch für Lithium-Batterien 3.4. BMS-gesteuerte Lasten oder Ladegeräte Das BMS sendet im Falle eines Alarms bei niedriger Zellenspannung ein „Lasttrennungs“-Signal an Lasten und im Falle einer hohen Zellenspannung oder eines Zellentemperaturalarms ein „Ladetrennungs“-Signal an Ladegeräte. Die Lasten oder Ladegeräte können entweder direkt oder indirekt vom BMS gesteuert werden. Direkte Steuerung über ein Ladegerät oder ein Fern-Ein/Aus-Terminal laden Produkte wie Ladegeräte, Wechselrichter, Solarladegeräte, DC/DC-Konverter oder DC/DC-Ladegeräte sind oft mit einem Fern- Ein/Aus-Terminal ausgestattet. -
Seite 15: Aufladen Von Einer Lichtmaschine
Handbuch für Lithium-Batterien Das BMS steuert das Fern-Ein/Aus-Kabel und das Kabel wandelt dieses in ein Signal um, das zur Steuerung einer Last oder eines Ladegeräts geeignet ist Indirekte Steuerung Für den Fall, dass eine Last oder ein Ladegerät nicht ferngesteuert werden kann, muss ein vom BMS steuerbares Gerät zwischen die Batterie und die Last oder das Ladegerät geschaltet werden. -
Seite 16: Batterieüberwachung
Handbuch für Lithium-Batterien 200A 100Ah 100Ah Current limiting device 100Ah Aufladen der Lichtmaschine Weitere Informationen zum Laden von Lithiumbatterien mit einer Lichtmaschine finden Sie im Blog und Video Lichtmaschine Lithium-Laden. 3.6. Batterieüberwachung Die Batterieeinbauten (Temperatur & Zellenspannungen, sowie Alarme und andere BTV-Parameter) können mit der VictronConnect-App überwacht werden. -
Seite 17: Installation
Handbuch für Lithium-Batterien 4. Installation 4.1. Lieferumfang Vorsicht beim Auspacken der Batterie. Batterien sind schwer. Heben Sie sie nicht an den Polen oder an den BMS-Kabeln an. Die Batterie hat zwei Tragegriffe auf beiden Seiten der Batterie. Das Gewicht der Batterie finden Sie im Kapitel „Technische Daten“. Machen Sie sich mit der Batterie vertraut. -
Seite 18: Batterien Vor Gebrauch Aufladen
Handbuch für Lithium-Batterien • Klicken Sie auf das Einstellungssymbol • Klicken Sie auf das Optionssymbol • Gehen Sie zur Produktinfo. • Prüfen Sie, ob Sie die neueste Firmware verwenden und suchen Sie nach dem Text: „Dies ist die neueste Version“. •... - Seite 19 Handbuch für Lithium-Batterien Empfohlene Ladegeräteinstellungen Batteriemodell Max. Ladeprofil Konstantspannung Konstantspannungsdauer Ladeerhaltungsspannung Ladestrom 12,8 V - 60 Ah 30 A Lithium, 14,2 V 13,5 V fest 12,8 V - 100 50 A Lithium, 14,2 V 13,5 V fest 12,8 V - 160 80 A Lithium, 14,2 V...
-
Seite 20: Montage
Handbuch für Lithium-Batterien 4.5. Montage Die Batterie muss in aufrechter Position montiert werden. Die Batterie ist nur für den Gebrauch in Innenräumen geeignet und muss an einem trockenen Ort aufgestellt werden. Batterien sind schwer. Wenn Sie die Batterie an ihren Bestimmungsort bringen, verwenden Sie für den Transport geeignete Handhabungsgeräte. -
Seite 21: Anschließen Einer Einzelnen Batterie
Handbuch für Lithium-Batterien Die Nennleistung der Batteriesicherung muss mit der Nennleistung des verwendeten Batteriekabels übereinstimmen. Sowohl das Batteriekabel als auch die Sicherung müssen ebenfalls den zu erwartenden maximalen Systemströmen entsprechen. Die maximale Entladeleistung der Batterie ist in der folgenden Tabelle angegeben. Der Systemstrom und damit auch der Sicherungsnennstrom sollte diesen Nennstrom nicht überschreiten. -
Seite 22: Verbinden Sie Das Bms
Handbuch für Lithium-Batterien • Sichern Sie das positive Hauptkabel zur Batteriebank ab. • Mehrere Batterien parallel Verbinden Sie die Batteriebank mit dem System. • Weitere Informationen über den Aufbau einer Parallelbatteriebank finden Sie im Buch Wiring Unlimited. system Mehrere Batterien in Parallelschaltung Verbinden mehrerer Batterien in Reihe/Parallel •... - Seite 23 Handbuch für Lithium-Batterien BMS-Kabel auf beiden Seiten BMS-Kabel auf einer Seite Eines der Kabel verfügt über eine 3-polige Buchse und das andere Kabel über einen 3-poligen Stecker. Die BMS hat auch die gleichen Stecker und Buchsen. BMS-Kabelbuchse BMS-Kabelstecker Verbundener BMS-Kabelstecker und -buchse Wenn mehrere Batterien verwendet werden, müssen die BMS-Kabel der Batterien miteinander verbunden werden (Daisy-Chain - in Reihe verbunden).
-
Seite 24: Batterieeinstellungen
Handbuch für Lithium-Batterien BMS-Verbindung für mehrere Batterien mit Verlängerungskabeln Wenn das BMS zu weit entfernt ist, um die Kabel zu erreichen, verwenden Sie die optionalen Verlängerungskabel. Die BMS- Verlängerungskabel sind als Paar und in verschiedenen Längen erhältlich. Weitere Informationen finden Sie auf der BMS- Verlängerungskabel-Produktseite. -
Seite 25: Mindesttemperatur Laden-Zulassen
Handbuch für Lithium-Batterien 4.8.3. Mindesttemperatur Laden-zulassen Diese Einstellung definiert die niedrigste Temperatur, bei der das BMS eine Batterieladung zulässt. Eine Lithiumbatteriezelle wird dauerhaft beschädigt, wenn sie bei Temperaturen unter 5 °C geladen wird. Der Standardwert beträgt 5 °C und der Bereich ist -20 °C bis +20 °C. Die Einstellung dieser Temperatur unter 5 °C führt zum Erlöschen der Garantie. -
Seite 26: Inbetriebnahme
Handbuch für Lithium-Batterien 5. Inbetriebnahme Nachdem alle Verbindungen hergestellt sind, muss die Systemverkabelung überprüft, das System eingeschaltet und die Funktionalität des BMS überprüft werden. So wird das gemacht: • Überprüfen Sie die Polarität aller Batteriekabel. • Prüfen Sie die Querschnittsfläche aller Batteriekabel. •... -
Seite 27: Betrieb
Handbuch für Lithium-Batterien 6. Betrieb Wenn die Batterie einmal in Betrieb ist, ist es wichtig, sie richtig zu pflegen, um ihre Lebensdauer zu maximieren. Dies sind die grundlegenden Richtlinien: • Verhindern Sie die vollständige Entladung der Batterie zu jeder Zeit. •... - Seite 28 Geräte entfernt werden muss, um wieder eine Verbindung herstellen zu können. Weitere Einzelheiten finden Sie im VictronConnect-Handbuch. Bitte wenden Sie sich an Ihren Victron-Vertreter und bitten Sie ihn, dies an Victron Energy zu eskalieren, da dieser Fehler niemals auftreten sollte. Bitte geben Sie die Seriennummer der Batterie und die Firmware-Version an.
- Seite 29 Handbuch für Lithium-Batterien • Aktualisierungsfehler Ausgleichsvorrichtung 1 • Aktualisierungsfehler Ausgleichsvorrichtung 2 • Aktualisierungsfehler Ausgleichsvorrichtung 3 Seite 26 Betrieb...
-
Seite 30: Batterie Laden Und Entladen
Handbuch für Lithium-Batterien 7. Batterie laden und entladen Dieses Kapitel beschreibt den Lade-, Entlade- und Zellenausgleichsprozess ausführlicher für diejenigen, die sich für den technischen Hintergrund interessieren. 7.1. Aufladen Lithiumbatterien lassen sich leichter aufladen als Bleisäurebatterien. Die Ladespannung kann zwischen 14 V und 15 V für eine 12,8 V-Lithiumbatterie und 28 V bis 30 V für eine 25,6 V-Lithiumbatterie variieren, solange keine Zelle mehr als 4,2 V ausgesetzt wird. -
Seite 31: Zellenausgleich
Handbuch für Lithium-Batterien 7.2. Zellenausgleich Die Lithiumbatterie besteht aus vier in Reihe geschalteten Lithiumzellen für die 12,8 V-Batterie und acht Zellen in Reihe für die 25,6 V-Batterie. Obwohl sie während des Produktionsprozesses sorgfältig ausgewählt wurden, sind die Zellen in der Batterie nicht 100 % identisch. -
Seite 32: Voralarm Für Zellen Unter Spannung
Handbuch für Lithium-Batterien Die Abschaltschwelle bei Unterspannung ist konfigurierbar, wenn sie auf eine höhere Spannung eingestellt ist, ist die Reservekapazität größer als bei einer niedrigeren Spannung. Sie ist standardmäßig auf 2,8 V eingestellt und der Bereich beträgt 2,6 V bis 2,8 V. Entladungsdiagramm, das die Zellenspannung bei verschiedenen Entladetiefen für verschiedene Entladeraten zeigt Das BMS schaltet alle Lasten ab, sobald eine Batteriezellenspannung unter die Unterspannungsschwelle fällt. -
Seite 33: Fehlerbehebung, Unterstützung Und Garantie
Handbuch für Lithium-Batterien 8. Fehlerbehebung, Unterstützung und Garantie Konsultieren Sie dieses Kapitel im Falle eines unerwarteten Batterieverhaltens oder wenn Sie einen Batteriefehler vermuten. Der Fehlerbehebungs- und Unterstützungsvorgang besteht darin, zunächst die in diesem Kapitel beschriebenen allgemeinen Batterieprobleme zu konsultieren. Sollte das Problem dadurch nicht gelöst werden, befolgen Sie die Ratschläge im Abschnitt über technische Unterstützung. -
Seite 34: Weniger Kapazität Als Erwartet
Handbuch für Lithium-Batterien über 14 V, Zellenspannung über 3,5 V durch die Ausgleichsschaltung. Mindestens 2 Stunden für ein leicht betriebenes System, wie z.B. in einer Backup-Anwendung, bis zu 4 oder 8 Stunden pro Monat für ein täglich voll getaktetes System. •... -
Seite 35: Batterie Mit Sehr Niedriger Klemmenspannung
Handbuch für Lithium-Batterien • Die Batterie wurde zu weit entladen und eine oder mehrere Zellen in der Batterie sind dauerhaft beschädigt. Diese schlechten Zellen werden schneller als die anderen Zellen eine niedrige Zellenspannung haben, was dazu führt, dass das BMS Lasten vorzeitig ausschaltet. -
Seite 36: Die Batterie Hat Das Ende Ihrer Lebensdauer Erreicht Oder Die Batterie Wurde Missbraucht
Handbuch für Lithium-Batterien • Messen Sie die Spannungen erneut. Wenn die Batteriespannung unter 12,8 V (25,6 V) liegt oder eine signifikante Zellenunausgeglichenheit vorliegt, ist die Batterie unwiederbringlich beschädigt. 8.2.4. Die Batterie hat das Ende ihrer Lebensdauer erreicht oder die Batterie wurde missbraucht Es ist schwer zu sagen, was mit der Batterie passiert ist. -
Seite 37: Bms-Probleme
Handbuch für Lithium-Batterien • Ist das BMS angeschlossen und funktionsfähig? Wird die Batterie nicht mit einem von Victron Energy zugelassenen BMS verwendet, erlischt die Garantie. • Liegt eine mechanische Beschädigung der Batterie, ihrer Klemmen oder der BMS-Kabel vor? Bei mechanischer Beschädigung erlischt die Garantie. -
Seite 38: Wie Man Testet, Ob Das Bms Funktionsfähig Ist
Alarmmodus geht. Überprüfen der BMS-Funktionalität durch absichtliches Lösen eines BMS-Kabels 8.4. Technische Unterstützung Für technische Unterstützung wenden Sie sich an die Verkaufsstelle. Falls die Verkaufsstelle unbekannt ist, besuchen Sie die VWebseite von Victron Energy Support. Fehlerbehebung, Unterstützung und Seite 35... -
Seite 39: Gewährleistung
Diese eingeschränkte Gewährleistung deckt keine Beschädigungen, Abnutzungen oder Fehlfunktionen ab, die aufgrund von Reparaturen durch eine Person verursacht werden, die nicht von Victron Energy zur Durchführung solcher Reparaturen befugt ist. Die Nichtbeachtung der Anweisungen in diesem Handbuch führt zum Erlöschen der Garantie. -
Seite 40: Technische Daten
Handbuch für Lithium-Batterien 9. Technische Daten Technische Daten der Batterie SPANNUNG UND LFP- LFP- LFP- LFP- LFP- LFP- LFP- KAPAZITÄT Smart Smart Smart Smart Smart Smart Smart 12,8/60 12,8/100 12,8/150 12,8/160- 12,8/200- 12,8/300 25,6/200 Nennspannung 12,8 V 12,8 V 12,8 V 12,8 V 12,8 V 12,8 V... -
Seite 41: Anhang
Handbuch für Lithium-Batterien 10. Anhang 10.1. Erstladungsvorgang ohne BMS Wenn aus einem bestimmten Grund der Erstladungsvorgang ohne BMS durchgeführt werden muss, ist dies das Verfahren dafür. Bitte beachten Sie, dass wir dies nicht empfehlen, da dieser Vorgang riskant sein kann. Eine Aufsichtsperson muss anwesend sein, die ihr Telefon stundenlang ununterbrochen beobachten muss, da die Batteriezellenspannungen ständig überprüft werden müssen, um sicherzustellen, dass die Spannung der höchsten Zelle niemals 4 V übersteigt. - Seite 42 Handbuch für Lithium-Batterien • Die Aufsichtsperson unterbricht den Ladevorgang der Batterie sofort, wenn die Batteriezellenspannung 4 Volt übersteigt. • Der Vorgang ist abgeschlossen, wenn alle Zellenspannungen zwischen 3,5 V und 3,6 V liegen Seite 39 Anhang...
