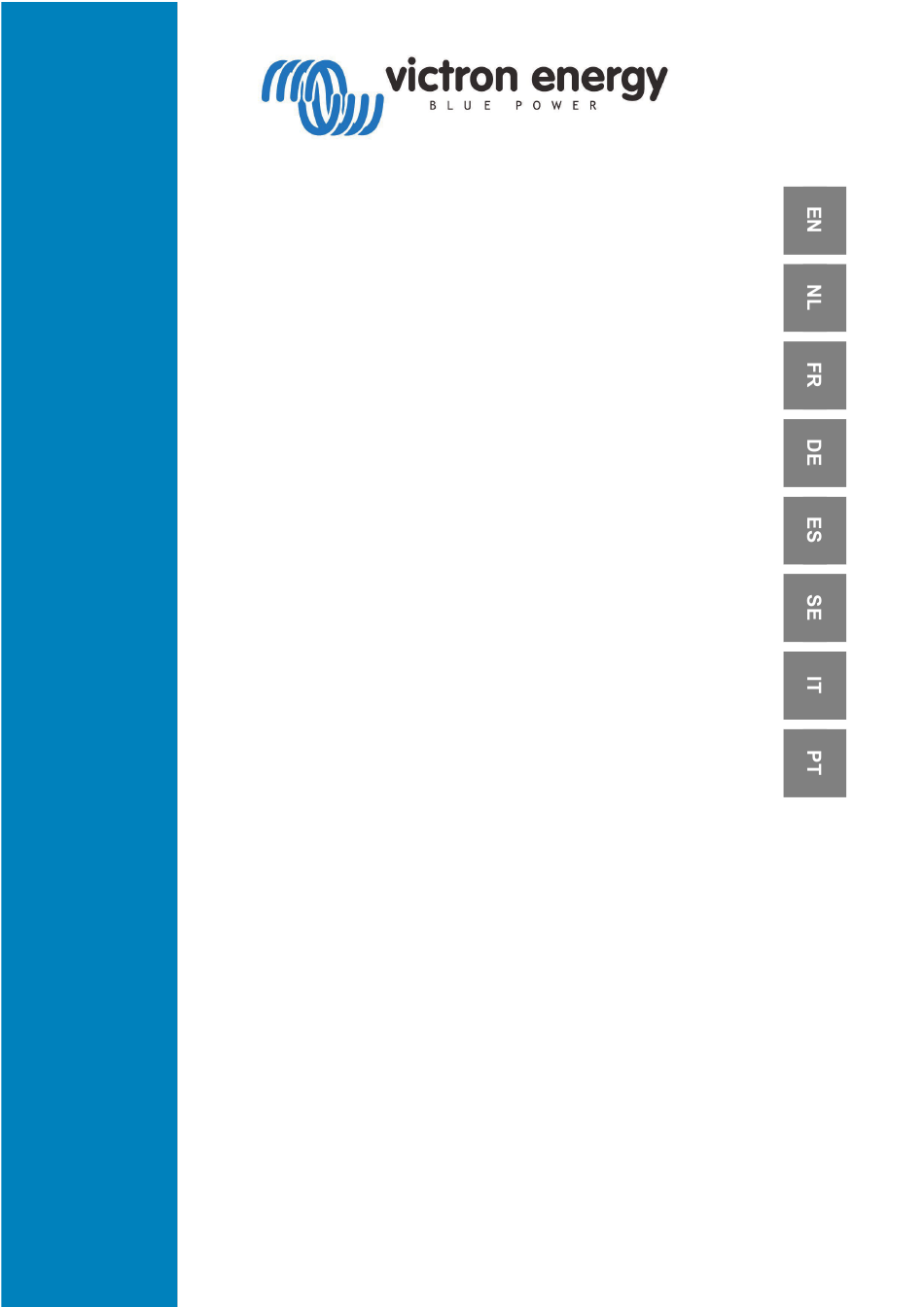

- Seite 1 Manual Handleiding Manuel Anleitung Manual Användarhandbok Manuale Manual SmartShunt 500 A 1000 A 2000 A...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitsvorkehrungen ........................4 Sicherheitswarnungen für die Batterie ...................... 4 Transport und Lagerung ..........................4 Einführung ............................... 5 SmartShunt ............................... 5 Warum ist Batterieüberwachung so wichtig? .................... 5 Größe ................................ 5 VictronConnect ............................5 Zubehör ..............................5 Installation ............................... 6 Lieferumfang ............................. - Seite 3 Trends ............................... 15 LED-Statuscodes ............................15 Sich über eine Schnittstelle verbinden ....................16 VictronConnect über USB ......................... 16 Anschluss an ein GX-Gerät und VRM ....................... 16 Verbindung zum VE.Smart-Netzwerk ....................... 17 Kundenspezifische Integration (Programmierung erforderlich)+ .............. 17 Alle Funktionen und Einstellungen ....................... 18 Batterieeinstellungen ..........................
- Seite 4 7.5.6 Seriennummer ............................. 24 Speichern, Laden und Freigeben von Einstellungen .................. 24 Verlauf zurücksetzen ........................... 25 PIN-Code zurücksetzen ..........................25 Batteriekapazität und Peukert-Exponent ....................26 Überwachung der Mittelpunktspannung ....................28 Schaltpläne für Batteriebank und Mittelpunkt....................28 9.1.1 Anschluss und Überwachung des Mittelpunktes in einer 24V-Batteriebank ........28 9.1.2 Anschluss und Überwachung des Mittelpunktes in einer 48V-Batteriebank ........
-
Seite 5: Sicherheitsvorkehrungen
1 SICHERHEITSVORKEHRUNGEN 1.1 Sicherheitswarnungen für die Batterie Das Arbeiten in der Nähe einer Blei-Säure-Batterie ist gefährlich. Batterien können während des Betriebs explosive Gase erzeugen. In Nähe der Batterie sind das Rauchen, Funkenbildung und Flammen unbedingt zu vermeiden. Sorgen Sie dafür, dass der Standort der Batterie ausreichend durchlüftet wird. -
Seite 6: Einführung

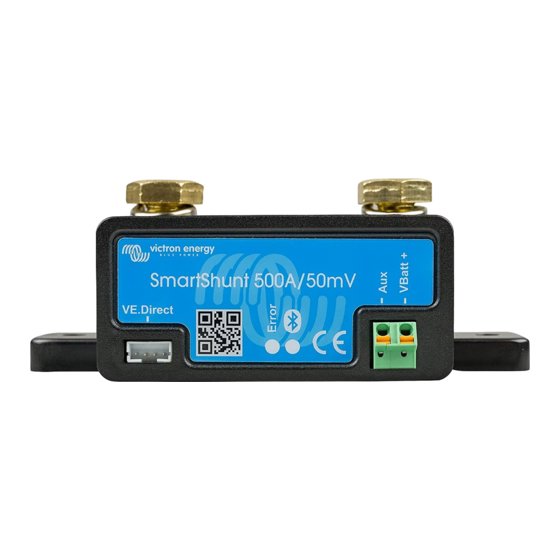

2 EINFÜHRUNG 2.1 SmartShunt Der SmartShunt ist ein Batteriewächter. Er misst Batteriespannung und -strom. Auf der Grundlage dieser Messungen berechnet es den Ladezustand, die Restlaufzeit und verfolgt Verlaufsdaten, wie z.B. die tiefste Entladung, die durchschnittliche Entladung und die Anzahl der Zyklen. Der SmartShunt verbindet sich über Bluetooth mit der VictronConnect App. -
Seite 7: Installation
3 INSTALLATION 3.1 Lieferumfang In der Verpackung finden Sie die folgenden Teile: • SmartShunt 500 A, 1000 A oder 2000 A. Zwei rote Kabel, beide mit Sicherung. • 3.2 Montage Der SmartShunt hat zwei 5,5-mm-Löcher für Montagezwecke, die sich im mounting holes Boden des SmartShunts befinden. -
Seite 8: Elektrische Hilfsanschlüsse
Falls der Aux-Anschluss zur Überwachung einer zweiten Batterie, des Mittelpunkts oder der Temperatur verwendet werden soll, lesen Sie in einem der nächsten 3 Absätze nach, wie dies zu tun ist, und gehen Sie dann zu Kapitel 4 „Inbetriebnahme". 3.4 Elektrische Hilfsanschlüsse Zusätzlich zur umfassenden Überwachung der Hauptbatteriebank kann der SmartShunt einen zweiten Parameter überwachen. -
Seite 9: Aux-Anschluss Zur Temperaturüberwachung
3.4.3 Aux-Anschluss zur Temperaturüberwachung Der Aux-Anschluss kann zur Überwachung der Temperatur einer Batterie verwendet werden. Um die Temperatur überwachen zu können, müssen Sie folgendes erwerben: „Temperatursensor für BMV". Dies ist ein Kabel mit integriertem Temperatursensor mit der Artikelnummer ASS000100000. Bitte beachten Sie, dass dieser Temperatursensor ein anderer Temperatursensor ist als die Temperatursensoren, die mit den Victron Wechselrichtern/Ladegeräten und Batterieladegeräten verwendet werden. -
Seite 10: Inbetriebnahme
4 INBETRIEBNAHME Sobald die elektrischen Verbindungen hergestellt sind, muss der SmartShunt eingerichtet werden. Dies geschieht mit der VictronConnect App. Diese App wird benötigt, um den SmartShunt einzurichten und auszulesen. 4.1 VictronConnect herunterladen und installieren Um kommunizieren zu können und den SmartShunt einzurichten, müssen Sie die VictronConnect App verwenden. -
Seite 11: Stellen Sie Die Einstellung Der Batteriekapazität Ein
Die meisten Einstellungen können standardmäßig beibehalten werden. Aber es gibt ein paar Einstellungen, die geändert werden müssen. Zu diesen gehören: Batteriekapazität. • Volladungs-Spannung. • Ladezustand oder Start synchronisiert. • • Die Funktionalität des Zusatzeingangs (falls verwendet). Wenn Sie herausfinden wollen, was all die anderen Einstellungen bedeuten, lesen Sie den Absatz 7.1: „Batterieeinstellungen”. -
Seite 12: Zusatzeingangsfunktion Einstellen
4.5.4 Zusatzeingangsfunktion einstellen Diese Einstellung finden Sie unter VictronConnect > Settings > Multiple. Diese Einstellung legt die Funktion des Zusatzeingangs fest, nämlich: Starterbatterie - Spannungsüberwachung einer zweiten Batterie. • • Mittelpunkt - Messung des Mittelpunkts einer Batteriebank. Temperatur - Messung der Batterietemperatur über einen optionalen Temperatursensor. •... -
Seite 13: Betrieb
5 BETRIEB 5.1 Wie funktioniert der SmartShunt? Die Hauptfunktion des SmartShunt besteht darin, den Ladezustand einer Batterie zu verfolgen und anzuzeigen, um zu wissen, wie viel Ladung die Batterie enthält und um eine unerwartete Totalentladung zu verhindern. Der SmartShunt misst kontinuierlich den Stromfluss in und aus der Batterie. Die Integration dieses Stroms im Laufe der Zeit, wenn es sich um einen festen Strom handelt, läuft darauf hinaus, Strom und Zeit zu multiplizieren, und ergibt die Netto-Ah-Menge, die hinzugefügt oder entfernt wird. -
Seite 14: Synchronisierung Des Smartshunt
SmartShunt gerade installiert wurde oder nachdem der SmartShunt nicht mit Strom versorgt wurde und wieder eingeschaltet wird. Für weitere Informationen siehe Absatz 5.3: „Synchronisierung des SmartShunt”. Verbleibende Zeit Der SmartShunt schätzt, wie lange die Batterie die aktuelle Last tragen kann. Dies ist die „Restlaufzeit"-Anzeige und ist die tatsächlich verbleibende Zeit, bis die Batterie bis zum eingestellten „Entladeboden"... -
Seite 15: Manuelle Synchronisation
Wenn der SmartShunt keine regelmäßige Synchronisierung durchführt, beginnt der Ladezustandswert mit der Zeit zu driften. Dies liegt an den kleinen Ungenauigkeiten des SmartShunts und an der Schätzung des Peukert- Exponenten. Sobald eine Batterie vollständig geladen ist und das Ladegerät in die Erhaltungsladung übergegangen ist, ist die Batterie voll und der SmartShunt synchronisiert sich automatisch, indem er den Ladezustandswert auf 100% setzt. -
Seite 16: Verlaufsdaten
5.5 Verlaufsdaten Der SmartShunt speichert Verlaufsereignisse. Diese können zu einem späteren Zeitpunkt verwendet werden, um das Nutzungsverhalten und den Zustand der Batterie zu bewerten. Der Verlauf kann in VictronConnect unter der Registerkarte „Verlauf" abgerufen werden. Die Verlaufsdaten werden in einem nicht-flüchtigen Speicher gespeichert und gehen nicht verloren, wenn die Stromzufuhr zum SmartShunt unterbrochen oder der SmartShunt auf seine Standardeinstellungen zurückgesetzt wurde. -
Seite 17: Sich Über Eine Schnittstelle Verbinden
6 SICH ÜBER EINE SCHNITTSTELLE VERBINDEN Der SmartShunt kann an andere Geräte angeschlossen werden, dieses Kapitel beschreibt, wie dies geschehen kann. 6.1 VictronConnect über USB VictronConnect kann nicht nur eine Loads Verbindung über Bluetooth herstellen, & sondern auch eine Verbindung über USB. Chargers Eine USB-Verbindung ist für den Anschluss an die Windows-Version von... -
Seite 18: Verbindung Zum Ve.smart-Netzwerk
6.3 Verbindung zum VE.Smart-Netzwerk Das VE.Smart Netzwerk ist ein drahtloses Netzwerk, das einer Reihe von Victron Produkten den Informationsaustausch über Bluetooth ermöglicht. Der SmartShunt kann Batteriespannung und Temperatur (optionaler Temperatursensor erforderlich) mit dem VE.Smart-Netzwerk teilen. Zum Beispiel: Ein VE.Smart-Netzwerk, das einen SmartSolar mit Temperatursensor und ein MPPT- Solarladegerät enthält. -
Seite 19: Alle Funktionen Und Einstellungen
7 ALLE FUNKTIONEN UND EINSTELLUNGEN 7.1 Batterieeinstellungen Diese Einstellungen können zur Feinabstimmung des SmartShunts verwendet werden. Bitte seien Sie vorsichtig, wenn Sie diese Einstellungen ändern, da sich eine Änderung auf die SmartShunt- Ladezustandsberechnungen auswirkt. 7.1.1 Batteriekapazität Dieser Parameter wird verwendet, um dem SmartShunt mitzuteilen, wie groß die Batterie ist. Diese Einstellung sollte bereits bei der Erstinstallation des SmartShunts vorgenommen worden sein. -
Seite 20: Zeit F. Ladezustand-Erkennung
Sobald der SmartShunt erkennt, dass die Spannung der Batterie den eingestellten Parameter „Ladespannung" erreicht hat und der Strom für eine bestimmte Zeit unter den „Schweifstrom" gefallen ist, setzt der SmartShunt den Ladezustand auf 100%. Standardeinstellungen Bereich Schrittweite 4,00% 0,50 – 10,00% 0,1% 7.1.5 Zeit f. -
Seite 21: Durchschnittliche Restlaufzeit
7.1.9 Durchschnittliche Restlaufzeit Die durchschnittliche Restlaufzeit gibt das Zeitfenster (in Minuten) an, in dem der gleitende Mittelwertfilter arbeitet. Ein Wert von 0 deaktiviert den Filter und liefert eine sofortige (Echtzeit-)Anzeige. Der angezeigte Wert für die „verbleibende Zeit" kann jedoch stark schwanken. Die Wahl der längsten Zeit, 12 Minuten, stellt sicher, dass nur langfristige Lastschwankungen in die Berechnungen der „verbleibenden Zeit"... -
Seite 22: Alarmeinstellungen
7.2 Alarmeinstellungen Bitte beachten Sie, dass der SmartShunt nicht wie die BMV-Serie mit einem Summer oder einem Alarmrelais ausgestattet ist. Die erzeugten Alarme sind nur auf der VictronConnect App sichtbar, wenn sie mit dem SmartShunt verbunden sind, oder werden verwendet, um ein Alarmsignal an ein GX-Gerät zu senden. 7.2.1 SoC-Alarmeinstellung Wenn aktiviert, wird der Alarm aktiviert, wenn der Ladezustand für mehr als 10 Sekunden unter den Sollwert fällt. -
Seite 23: Alarm Bei Hoher Starterspannung
Wenn aktiviert Standardeinstellungen Sollwert 1,0 V 0 - 95,0 V 0,1 V Eindeutiger 1,1 V 0 - 95,0 V 0,1 V Wert 7.2.5 Alarm bei hoher Starterspannung Diese Einstellung ist nur verfügbar, wenn der Aux-Eingang auf „Starterbatterie" eingestellt wurde. Wenn aktiviert, wird der Alarm aktiviert, wenn die Spannung der Starterbatterie für mehr als 10 Sekunden über den Sollwert ansteigt. -
Seite 24: Verschiedene Einstellungen
Wenn aktiviert Standardeinstellungen Bereich Schrittweite Sollwert 2 °C (2 °F) -99 - +99 °C (-146 - +210 °F) 1 °C (1 °F) Eindeutiger Wert 1 °C (2 °F) -99 - +99 °C (-146 - +210 °F) 1 °C (1 °F) 7.3 Verschiedene Einstellungen 7.3.1 Aux Zusatzeingang... -
Seite 25: Firmware
verwirrend werden, mit welchem SmartShunt Sie kommunizieren. Sie können z.B. Identifikationsnummern zu ihrem Namen hinzufügen, wie SmartShunt A, SmartShunt B und so weiter. Firmware 7.5.3 Sowohl der SmartShunt als auch seine Bluetooth-Schnittstelle laufen auf Firmware. Gelegentlich steht eine neuere Firmware-Version zur Verfügung. Neue Firmware wird veröffentlicht, um entweder neue Funktionen hinzuzufügen oder einen Fehler zu beheben. -
Seite 26: Verlauf Zurücksetzen
Einstellungsdatei freigeben - Hiermit können Sie die Einstellungsdatei per E-Mail, Nachricht, Airdrop usw. freigeben. Die verfügbaren Freigabeoptionen hängen von der verwendeten Plattform ab. Weitere Informationen zu diesen Funktionen finden Sie im VictronConnect-Handbuch: https://www.victronenergy.com/live/victronconnect:start 7.7 Verlauf zurücksetzen Diese Einstellung finden Sie unten auf der Registerkarte Verlauf. Bitte beachten Sie, dass die Verlaufsdaten ein wichtiges Hilfsmittel zur Verfolgung der Batterieleistung sind und auch zur Diagnose möglicher Batterieprobleme benötigt werden. -
Seite 27: Batteriekapazität Und Peukert-Exponent
8 BATTERIEKAPAZITÄT UND PEUKERT-EXPONENT Die Batteriekapazität wird in Amperestunden (Ah) ausgedrückt und gibt an, wie viel Strom eine Batterie im Laufe der Zeit liefern kann. Wenn zum Beispiel eine 100 Ah-Batterie mit einem konstanten Strom von 5A entladen wird, ist die Batterie in 20 Stunden vollständig entladen. Die Geschwindigkeit, mit der eine Batterie entladen wird, wird als C-Rating ausgedrückt. - Seite 28 = 1.26 ���� = log 20−log 5 log 15−log 5 Der Peukert-Exponent ist: Ein Peukert-Rechner steht Ihnen zur Verfügung unter http://www.victronenergy.com/support-and-downloadssoftware/ Bitte beachten Sie, dass der Peukert-Exponent nicht mehr als eine grobe Annäherung an die Realität ist, und dass Batterien bei sehr hohen Strömen noch weniger Kapazität aufweisen, als von einem festen Exponenten vorhergesagt.
-
Seite 29: Überwachung Der Mittelpunktspannung
9 ÜBERWACHUNG DER MITTELPUNKTSPANNUNG Eine beschädigte Zelle oder eine beschädigte Batterie kann eine ganze große, teure Batteriebank zerstören. Ein Kurzschluss oder hoher interner Leckstrom in einer Zelle beispielsweise führt zu einer Unterladung dieser Zelle und einer Überladung der anderen Zellen. Eine beschädigte Batterie in einer 24V oder 48V Bank mit mehreren in Reihe/parallel geschalteten 12V Batterien kann ebenso die gesamte Bank beschädigen. -
Seite 30: Anschluss Und Überwachung Des Mittelpunktes In Einer 48V-Batteriebank
9.1.2 Anschluss und Überwachung des Mittelpunktes in einer 48V-Batteriebank WRONG Aufgrund des Spannungsabfalls über das positive und das negative Kabel sind die Mittenspannungen nicht identisch. GOOD Vbatt+ SHUNT In einer unüberwachten Batteriebank sollten die Mittelpunkte nicht miteinander verbunden sein, eine schlechte Batteriebank kann unbemerkt bleiben und alle anderen Batterien beschädigen. -
Seite 31: Einstellen Der Alarmstufe
Loads & Chargers wobei Folgendes gilt: d ist die Abweichung in % Vt ist die oberste Stringspannung Vt ist die unterste Stringspannung Midpoint V ist die Spannung der Batterie (V = Vt + Vb) Top string voltage Bottom string voltage 9.3 Einstellen der Alarmstufe Battery bank voltage Bei VRLA (Gel oder AGM) Batterien trocknet im Falle einer Gasentwicklung aufgrund einer Überladung der... -
Seite 32: Was Bei Einem Alarm Während Des Entladens Zu Tun Ist
Im Falle einer älteren Batteriebank, die sich in der Vergangenheit gut bewährt hat Das Problem könnte auf eine systematische Unterbelastung zurückzuführen sein. In diesem Fall ist ein häufigeres Laden oder eine Ausgleichsladung erforderlich. Bitte beachten Sie, dass nur geflutete Deep-Cycle- Flachplatten- oder OPzS-Batterien ausgeglichen werden können. -
Seite 33: Fehlerbehebung
10 FEHLERBEHEBUNG 10.1 Funktionalitätsprobleme 10.1.1 Einheit ist tot, kein Licht an Beim ersten Anschluss sollte die blaue LED am SmartShunt blinken. Wenn dies nicht der Fall ist, überprüfen Sie die Sicherung im Vbatt+-Kabel und überprüfen Sie auch das Kabel selbst und seine Klemmen. Bitte beachten Sie, dass die blaue LED am SmartShunt auch ausgeschaltet sein kann, wenn Bluetooth deaktiviert wurde. -
Seite 34: Pin-Code Verloren
Ist der SmartShunt eingeschaltet? Das blaue Licht sollte blinken. Wenn das blaue Licht nicht blinkt, siehe • Absatz 10.1.1: „Einheit ist tot, kein Licht an”. • Ist bereits ein anderes Telefon oder Tablet an den SmartShunt angeschlossen? Dies wird durch ein blaues Licht angezeigt, das eingeschaltet bleibt. -
Seite 35: Unvollständige Stromlesung
10.3.2 Unvollständige Stromlesung Die Negative aller Lasten und Ladungsquellen im System müssen an die Systemminus-Seite des SmartShunt angeschlossen werden. Wenn der Minuspol einer Last oder einer Ladequelle direkt mit dem Minuspol der Batterie oder der "Batterie-Minus"-Seite am SmartShunt verbunden ist, fließt ihr Strom nicht durch den SmartShunt, er wird von der Gesamtstromanzeige und damit auch von der Auslesung des Ladezustands ausgeschlossen. -
Seite 36: Der Ladezustand Erreicht Nicht 100
10.3.6 Der Ladezustand erreicht nicht 100 %. Der SmartShunt synchronisiert und setzt den Ladezustand auf 100% zurück, sobald die Batterie vollständig geladen ist. Laden Sie die Batterie vollständig auf und prüfen Sie, ob der SmartShunt korrekt erkennt, ob die Batterie vollständig geladen ist. Wenn der SmartShunt nicht erkennt, dass die Batterie vollständig geladen ist, müssen Sie die Einstellungen für die Ladespannung, den Schweifstrom bzw. -
Seite 37: Technische Daten
11 TECHNISCHE DATEN SmartShunt 500A / 1000A / 2000A Spannungsbereich Stromversorgung 6,5 - 70 VDC Stromaufnahme < 1mA Bereich der Eingangsspannung, Zusatzbatterie 6,5 - 70 VDC Batteriekapazität (Ah) 1 - 9999 Ah Betriebstemperaturbereich -40 +50 °C (-40 - 120 °F) Misst die Spannung der zweiten Batterie, die Temperatur* oder den Mittelpunkt Temperaturmessbereich*... -
Seite 38: Victron Energy
Serial number: Version : 01 Date : July 6 , 2020 Victron Energy B.V. De Paal 35 | 1351 JG Almere PO Box 50016 | 1305 AA Almere | The Netherlands General phone +31 (0)36 535 97 00 E-mail sales@victronenergy.com...
