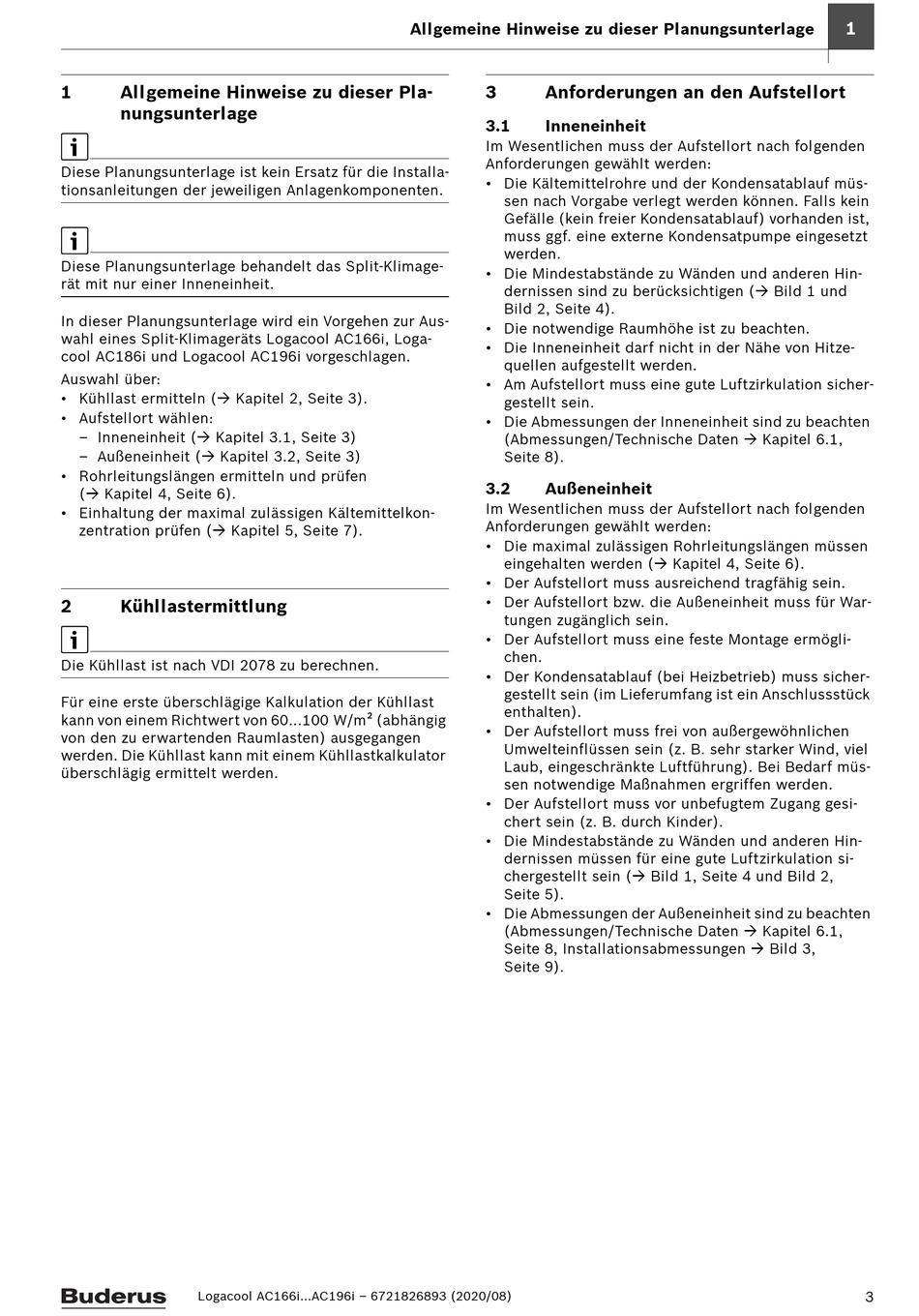

1 Allgemeine Hinweise zu dieser Pla-
nungsunterlage
Diese Planungsunterlage ist kein Ersatz für die Installa-
tionsanleitungen der jeweiligen Anlagenkomponenten.
Diese Planungsunterlage behandelt das Split-Klimage-
rät mit nur einer Inneneinheit.
In dieser Planungsunterlage wird ein Vorgehen zur Aus-
wahl eines Split-Klimageräts Logacool AC166i, Loga-
cool AC186i und Logacool AC196i vorgeschlagen.
Auswahl über:
• Kühllast ermitteln ( Kapitel 2, Seite 3).
• Aufstellort wählen:
– Inneneinheit ( Kapitel 3.1, Seite 3)
– Außeneinheit ( Kapitel 3.2, Seite 3)
• Rohrleitungslängen ermitteln und prüfen
( Kapitel 4, Seite 6).
• Einhaltung der maximal zulässigen Kältemittelkon-
zentration prüfen ( Kapitel 5, Seite 7).
2 Kühllastermittlung
Die Kühllast ist nach VDI 2078 zu berechnen.
Für eine erste überschlägige Kalkulation der Kühllast
kann von einem Richtwert von 60...100 W/m² (abhängig
von den zu erwartenden Raumlasten) ausgegangen
werden. Die Kühllast kann mit einem Kühllastkalkulator
überschlägig ermittelt werden.
Logacool AC166i...AC196i – 6721826893 (2020/08)

Allgemeine Hinweise zu dieser Planungsunterlage

3

Anforderungen an den Aufstellort

3.1

Inneneinheit

Im Wesentlichen muss der Aufstellort nach folgenden
Anforderungen gewählt werden:
• Die Kältemittelrohre und der Kondensatablauf müs-
sen nach Vorgabe verlegt werden können. Falls kein
Gefälle (kein freier Kondensatablauf) vorhanden ist,
muss ggf. eine externe Kondensatpumpe eingesetzt
werden.
• Die Mindestabstände zu Wänden und anderen Hin-
dernissen sind zu berücksichtigen ( Bild 1 und
Bild 2, Seite 4).
• Die notwendige Raumhöhe ist zu beachten.
• Die Inneneinheit darf nicht in der Nähe von Hitze-
quellen aufgestellt werden.
• Am Aufstellort muss eine gute Luftzirkulation sicher-
gestellt sein.
• Die Abmessungen der Inneneinheit sind zu beachten
(Abmessungen/Technische Daten  Kapitel 6.1,
Seite 8).
3.2 Außeneinheit
Im Wesentlichen muss der Aufstellort nach folgenden
Anforderungen gewählt werden:
• Die maximal zulässigen Rohrleitungslängen müssen
eingehalten werden ( Kapitel 4, Seite 6).
• Der Aufstellort muss ausreichend tragfähig sein.
• Der Aufstellort bzw. die Außeneinheit muss für War-
tungen zugänglich sein.
• Der Aufstellort muss eine feste Montage ermögli-
chen.
• Der Kondensatablauf (bei Heizbetrieb) muss sicher-
gestellt sein (im Lieferumfang ist ein Anschlussstück
enthalten).
• Der Aufstellort muss frei von außergewöhnlichen
Umwelteinflüssen sein (z. B. sehr starker Wind, viel
Laub, eingeschränkte Luftführung). Bei Bedarf müs-
sen notwendige Maßnahmen ergriffen werden.
• Der Aufstellort muss vor unbefugtem Zugang gesi-
chert sein (z. B. durch Kinder).
• Die Mindestabstände zu Wänden und anderen Hin-
dernissen müssen für eine gute Luftzirkulation si-
chergestellt sein ( Bild 1, Seite 4 und Bild 2,
Seite 5).
• Die Abmessungen der Außeneinheit sind zu beachten
(Abmessungen/Technische Daten  Kapitel 6.1,
Seite 8, Installationsabmessungen  Bild 3,
Seite 9).
