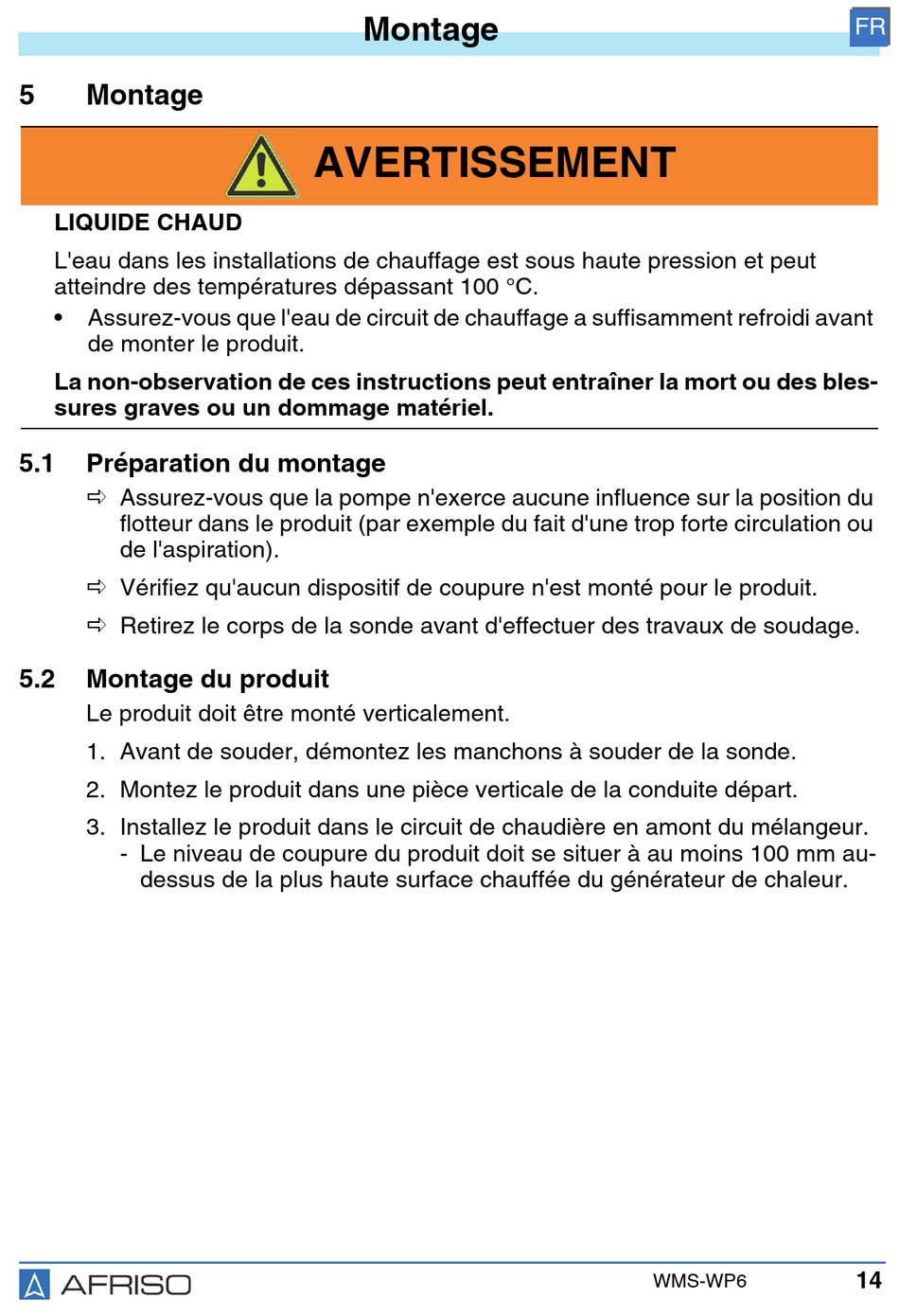

Montage - AFRISO WMS-WP6 Betriebsanleitung

5

Montage

LIQUIDE CHAUD
L'eau dans les installations de chauffage est sous haute pression et peut
atteindre des températures dépassant 100 °C.
• Assurez-vous que l'eau de circuit de chauffage a suffisamment refroidi avant
de monter le produit.
La non-observation de ces instructions peut entraîner la mort ou des bles-
sures graves ou un dommage matériel.
5.1 Préparation du montage
 Assurez-vous que la pompe n'exerce aucune influence sur la position du
flotteur dans le produit (par exemple du fait d'une trop forte circulation ou
de l'aspiration).
 Vérifiez qu'aucun dispositif de coupure n'est monté pour le produit.
 Retirez le corps de la sonde avant d'effectuer des travaux de soudage.
5.2 Montage du produit
Le produit doit être monté verticalement.
1. Avant de souder, démontez les manchons à souder de la sonde.
2. Montez le produit dans une pièce verticale de la conduite départ.
3. Installez le produit dans le circuit de chaudière en amont du mélangeur.
- Le niveau de coupure du produit doit se situer à au moins 100 mm au-
dessus de la plus haute surface chauffée du générateur de chaleur.
Montage
AVERTISSEMENT
WMS-WP6
FR
14
