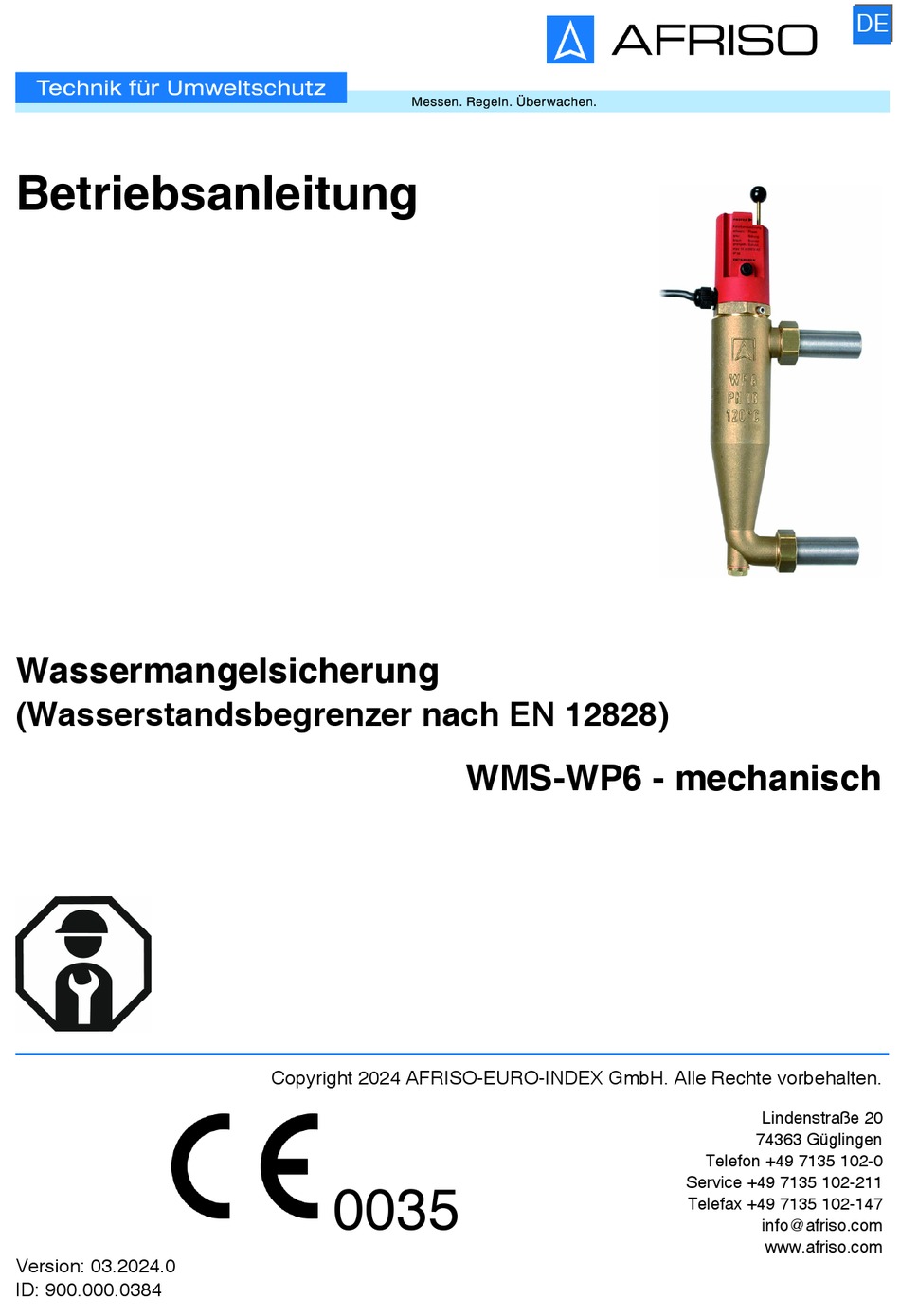

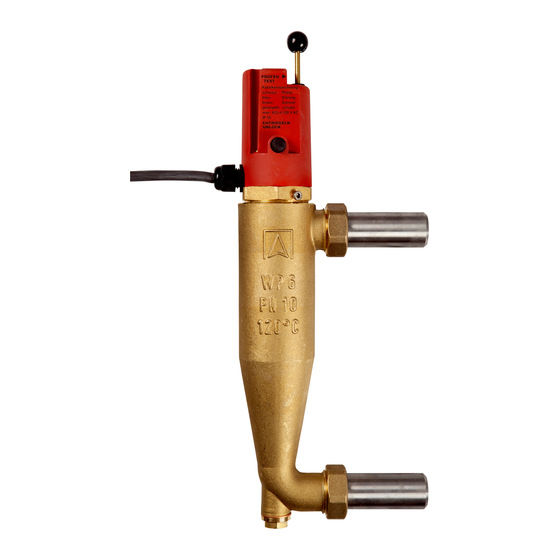

Betriebsanleitung
Wassermangelsicherung
(Wasserstandsbegrenzer nach EN 12828)
Version: 03.2024.0
ID: 900.000.0384
Copyright 2024 AFRISO-EURO-INDEX GmbH. Alle Rechte vorbehalten.
0035
WMS-WP6 - mechanisch
DE
Lindenstraße 20
74363 Güglingen
Telefon +49 7135 102-0
Service +49 7135 102-211
Telefax +49 7135 102-147
info@afriso.com
www.afriso.com

Werbung

loading

Verwandte Anleitungen für AFRISO WMS-WP6

Inhaltszusammenfassung für AFRISO WMS-WP6

  • Seite 1 Betriebsanleitung Wassermangelsicherung (Wasserstandsbegrenzer nach EN 12828) WMS-WP6 - mechanisch Copyright 2024 AFRISO-EURO-INDEX GmbH. Alle Rechte vorbehalten. Lindenstraße 20 74363 Güglingen Telefon +49 7135 102-0 Service +49 7135 102-211 0035 Telefax +49 7135 102-147 info@afriso.com www.afriso.com Version: 03.2024.0 ID: 900.000.0384...
  • Seite 2 Rahmen verwendet werden. Änderungen vorbe- halten. Für Schäden und Folgeschäden, die durch Nichtbeachtung dieser Betriebs- anleitung sowie Nichtbeachten der am Einsatzort des Produkts geltenden Vorschriften, Bestimmungen und Normen entstehen, übernimmt der Herstel- ler keinerlei Haftung oder Gewährleistung. WMS-WP6...
  • Seite 3 WARNUNG macht auf eine möglicherweise gefährliche Situation aufmerk- sam, die bei Nichtbeachtung einen schweren oder tödlichen Unfall oder Sachschäden zur Folge haben kann. HINWEIS HINWEIS macht auf eine möglicherweise gefährliche Situation aufmerksam, die bei Nichtbeachtung Sachschäden zur Folge haben kann. WMS-WP6...
  • Seite 4 Ihnen vorgesehene Anwendung nach einem anerkannten Verfahren durch und treffen Sie entsprechende dem Ergebnis alle erforderlichen Sicherheitsmaßnahmen. Berücksichtigen Sie dabei auch die möglichen Fol- gen eines Einbaus oder einer Integration des Produkts in ein System oder in eine Anlage. WMS-WP6...
  • Seite 5 Gefährdungen auftreten können, die nicht direkt vom Produkt ausge- hen. Veränderungen am Produkt Führen Sie ausschließlich solche Arbeiten an und mit dem Produkt durch, die in dieser Betriebsanleitung beschrieben sind. Nehmen Sie keine Verände- rungen vor, die in dieser Betriebsanleitung nicht beschrieben sind. WMS-WP6...
  • Seite 6 • Benutzen Sie für den Transport die Originalverpackung. • Lagern Sie das Produkt nur in trockener, sauberer Umgebung. • Stellen Sie sicher, dass das Produkt bei Transport und Lagerung stoßge- schützt ist. Nichtbeachtung dieser Anweisungen kann zu Sachschäden führen. WMS-WP6...
  • Seite 7 Das Produkt ist für den Einsatz im Dauerbetrieb geeignet. Übersicht A. Prüfeinrichtung B. Abdeckhaube C. Typenschild D. Entriegelungstaste (nur bei Vari- ante mit Verriegelung) E. Entlüftungsschraube F. Schweißstutzen G. Abschaltpegel (88 mm) H. Schwimmer I. Gehäuse J. Schweißstutzen K. Entschlammöffnung Abbildung 1: Aufbau WMS-WP6 WMS-WP6...
  • Seite 8 Produktbeschreibung A. Abdeckhaube B. Prüfeinrichtung C. Schalter D. Entriegelungstaste (nur bei Vari- ante mit Verriegelung) E. Verschraubung mit Entlüftung F. Schutzrohr G. Schwimmer H. Anschlusskabel Abbildung 2: WMS-WP6 mit kurzem Schutzrohr WMS-WP6...
  • Seite 9 Produktbeschreibung Abmessungen und Anschlüsse 43 mm 112 mm 23 mm Ø 54 mm 45 mm Abbildung 3: WMS-WP6 WMS-WP6...
  • Seite 10 Produktbeschreibung 43 mm ±1,0 Ø 56 mm Abbildung 4: WMS-WP6 mit kurzem Schutzrohr WMS-WP6...
  • Seite 11 Produktbeschreibung Anwendungsbeispiel(e) A. Vorlauf B. Rücklauf Abbildung 5: WMS-WP6 Abbildung 6: WMS-WP6 mit kurzem Schutzrohr WMS-WP6...
  • Seite 12 Verriegelung zur Verfügung. Zulassungsdokumente, Bescheinigungen, Erklärungen Das Produkt entspricht: • EMV-Richtlinie (2014/30/EU) • Niederspannungsrichtlinie (2014/35/EU) • Druckgeräte-Richtlinie (2014/68/EU) • RoHS-Richtlinie (2011/65/EU) WMS-WP6 und WMS-WP6 mit kurzem Schutzrohr: • Bauteilkennzeichen TÜV.WBH.YY-232 „YY“ steht für die Jahreszahl der Zulassung, siehe Kapitel "Zulassungs- unterlagen" WMS-WP6...
  • Seite 13 Produktbeschreibung Technische Daten Parameter Wert Wert WMS-WP6 WMS-WP6 mit kur- zem Schutzrohr Allgemeine Daten Bauhöhe 358 mm 271 mm Anschlüsse Schweißstutzen DN 20 R2 Werkstoff Schutzrohr Messing Werkstoff Gehäuse Messing Werkstoff Schwimmer Kunststoff Betriebsdruck Maximal 10 bar Prüfdruck 15 bar...
  • Seite 14 2. Montieren Sie das Produkt in ein senkrecht verlaufendes Stück der Vor- laufleitung. 3. Montieren Sie das Produkt im Kesselkreislauf vor dem Mischer. - Der Abschaltpegel des Produkts muss mindestens 100 mm über der höchsten beheizten Fläche des Wärmeerzeugers liegen. WMS-WP6...
  • Seite 15 Unterbrechen Sie vor Beginn der Arbeiten die Netzspannung und sichern Sie diese gegen Wiedereinschalten. • Stellen Sie sicher, dass durch elektrisch leitfähige Gegenstände oder Medien keine Gefährdungen ausgehen können. Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verlet- zungen. WMS-WP6...
  • Seite 16 1. Schließen Sie das vieradrige Anschlusskabel sowie die Verbindungs- leitung zum Brenner in einer Feuchtraum-Abzweigdose an. A. Feuchtraum-Abzweigdose D. Schwarz, L (230 V) B. Blau, zusätzliche Geräte (bei- E. Grün-gelb, Schutzleiter spielsweise Hupe) Ein/Aus F. Produkt mit Verriegelung (230 V) C. Braun, Brenner Ein/Aus (230 V) WMS-WP6...
  • Seite 17 Produkt ohne Verriegelung 1. Schließen Sie die bauseitige Verriegelung an. A. Bauseitige Verriegelung D. Schwarz, L (230 V) B. Blau, zusätzliche Geräte (bei- E. Grün-gelb, Schutzleiter spielsweise Hupe) Ein/Aus F. Produkt ohne Verriegelung (230 V) C. Braun, Brenner Ein/Aus (230 V) WMS-WP6...
  • Seite 18 Nach Loslassen der Prüfeinrichtung gibt das Produkt den Brenner selbsttätig frei. Betrieb Bei Wassermangel unterbricht das Produkt die Spannungsversorgung des Brenners. Produkt mit Verriegelung: • Nach der Beseitigung der Ursache drücken Sie die Entriegelungstaste. Produkt ohne Verriegelung: • Nach der Beseitigung der Ursache entriegelt das Produkt selbsttätig. WMS-WP6...
  • Seite 19 3. Entsorgen Sie das Produkt. Rücksendung Vor einer Rücksendung Ihres Produkts müssen Sie sich mit uns in Verbin- dung setzen (service@afriso.de). Gewährleistung Informationen zur Gewährleistung finden Sie in unseren Allgemeinen Geschäftsbedingungen im Internet unter www.afriso.com oder in Ihrem Kauf- vertrag. WMS-WP6...
  • Seite 20 DN 20 Wassermangelsicherung 42305 (AFRISO) „WMS-WP6“ ohne Verrie- 42326 gelung mit Schweißstutzen DN 20 Wassermangelsicherung 42319 „WMS-WP6 R2 mit Schutz- rohr" und Verriegelung Ersatzteile und Zubehör Artikelbezeichnung Art.-Nr. Abbildung Oberteil „WMS-WP6“ mit 42310 Verriegelung (für „WMS- WP6“ ab Baujahr 1994) Oberteil „WMS-WP6“...
  • Seite 21 13.1 Zulassungsunterlagen Zertifikat EU–Baumusterprüfung (Baumuster) nach Richtlinie 2014/68/EU Zertifikat-Nr.: 01 202 969/B-22-0012 Name und Anschrift des Afriso Euro-Index GmbH Herstellers: Lindenstrasse 20 74363 Güglingen Germany Hiermit wird bescheinigt, dass das unten genannte EU-Baumuster die Anforderungen der Richtlinie 2014/68/EU erfüllt. Modul B Geprüft nach Richtlinie...
  • Seite 22 Anhang WMS-WP6...
  • Seite 23 Anhang 13.2 EU-Konformitätserklärung WMS-WP6...
  • Seite 24 Anhang WMS-WP6...
