Montageanleitung

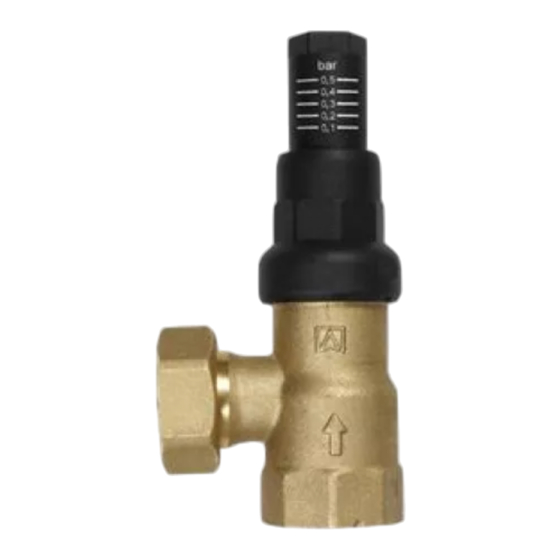

Differenz-Überströmventil DÜ
Version: 10.2023.0
ID: 853.099.0150
Das Differenz-Überströmventil DÜ eignet sich
ausschließlich zum Einbau in geschlossene
Heizungsanlagen nach EN 12828. Es hält den
Pumpendruck konstant und verhindert störende
Fließgeräusche im Teillastbetrieb. Das Differenz-
Überströmventil wird geöffnet, wenn der anstehende
Pumpendruck den eingestellten Wert im Differenz-
Überströmventil übersteigt.
▶ Das Differenz-Überströmventil in einer
Bypassleitung zwischen Vor- und Rücklauf
einbauen.
Parameter
Betriebstemperatur
Betriebsdruck
Differenzdruck
Wert
Max. 95 °C
(kurzzeitig bis max. 120 °C)
Max. 6 bar
Stufenlos einstellbar
# 42379
# 42384
# 42308
Lindenstraße 20
74363 Güglingen
Telefon +49 7135 102-0
Service +49 7135 102-211
Telefax +49 7135 102-147
info@afriso.com
www.afriso.com
0,1 – 0,5 bar
0,1 – 0,5 bar
1 – 5 m H
O
2
