Bedienung
5
Bedienung
5.1
Einstellarbeiten
•
Mit dem Gerät (RK) können verschieden große Greifgüter (Schachtringe oder Betonrohre) durch
Veränderung des Greifbereichs (für Nennweite NW) gegriffen werden.
•
Das Trägergerät/Hebezeug muss auf die geforderte Tragfähigkeit des Gerätes (RK) abgestimmt sein!
Bevor die Greifgüter angehoben und versetzt werden können, muss der entsprechende Greifbereich für
die Nennweite (NW) eingestellt werden.

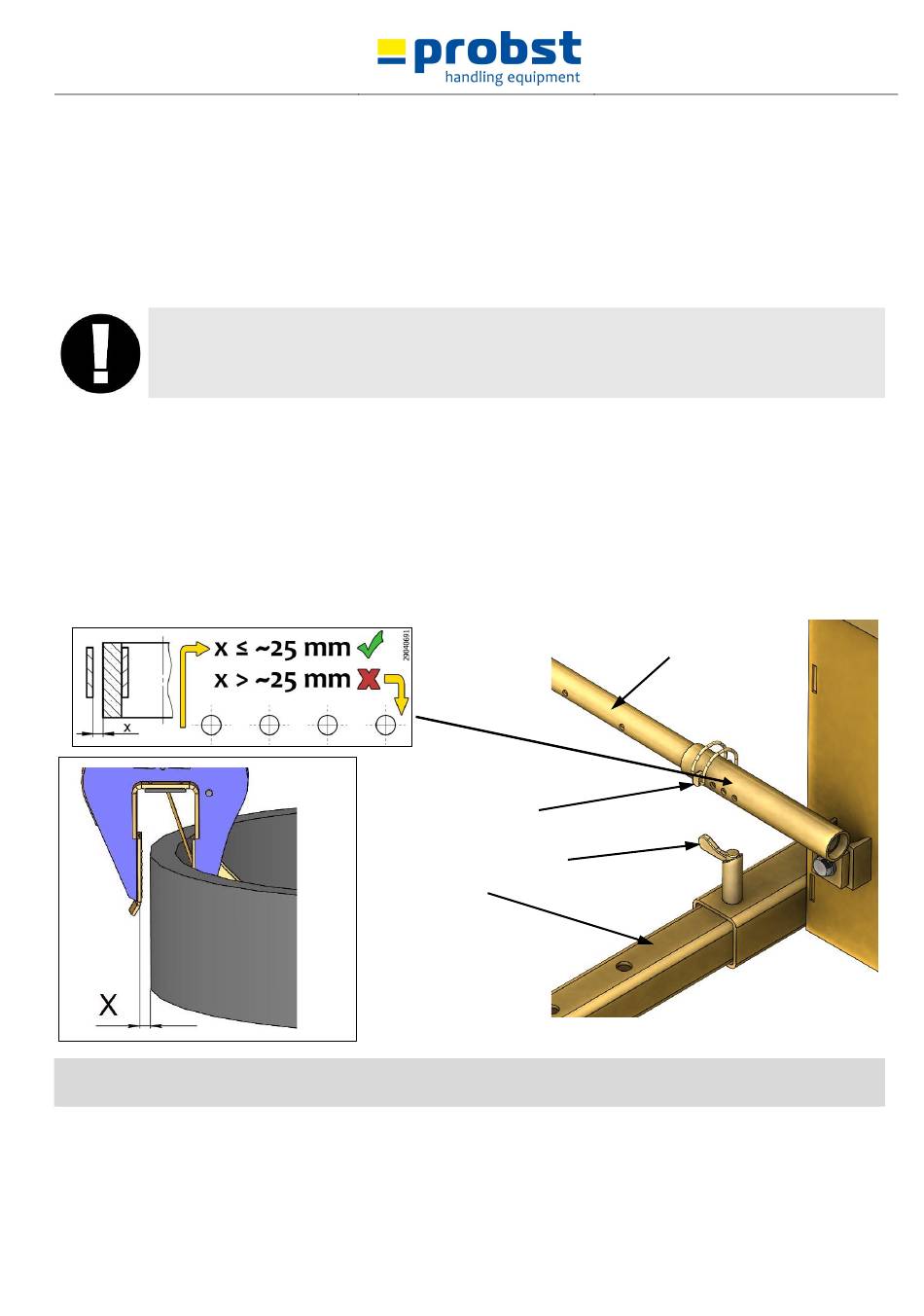

5.1.1
Einstellung Greifbereich
•
Die Federstecker/Splinte aus den Rohren der Nennweitenverstellung herausziehen.
•
Rohre verschieben, bis die entsprechende Öffnungsweite/-bereich für die Nennweite (NW) des zu greifenden
Greifgutes eingestellt ist.
•
Federstecker/Splinte wieder hineinstecken, eventuell die Rohre ein wenig verschieben, bis der Federstecker/Splint
einrastet.
•
Da das Gerät nur mit zwei Greifklauen ausgestattet ist, hat man die Möglichkeit, mit einer Zentriergabel die beiden
Greifklauen mittig über dem Greifgut zu positionieren.
Abstand „x" zwischen fester Greifbacke und Schachtring darf nicht größer als ca. 25 mm sein. Ist der Abstand größer,
muss die Bohrung rechts daneben benutzt werden.
5720.0030
Federstecker
Federriegel
Zentriergabel
V7
14 / 19
Rohr
(verstellbar)
