Bedienung

Rechteckrohr mit Verstelllöchern

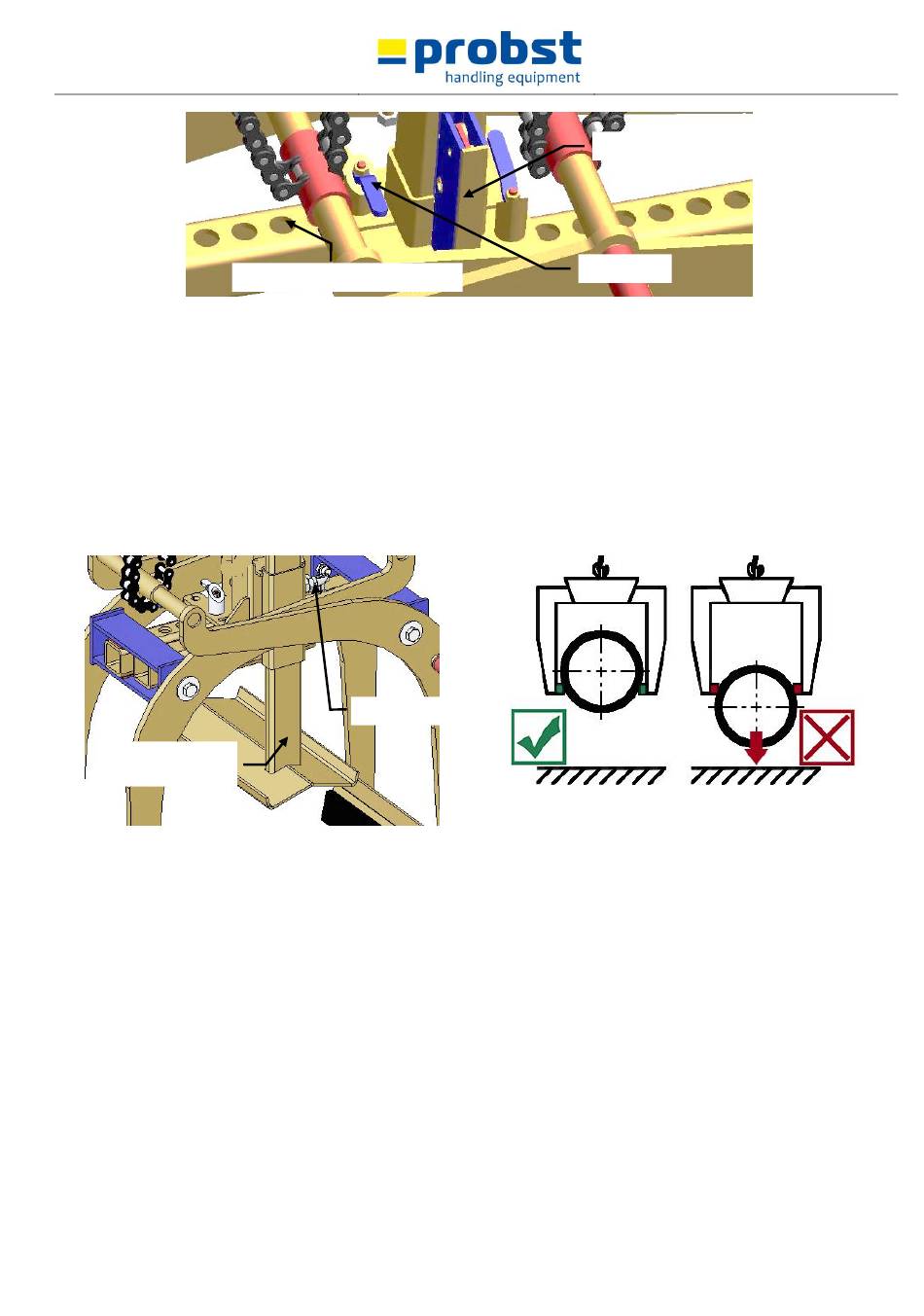

5.1.1 Einstellung der höhenverstellbaren Auflage
Die Einstellung der höhenverstellbare Auflage erfolgt folgendermaßen:
•
Federstecker nach oben ziehen und um 180° verdrehen.
•
Rechteckrohr verschieben, bis die richtige Eintauchtiefe eingestellt ist. Federstecker wieder nach oben ziehen und um
180° verdrehen.
•
Rechteckrohr solange hin- und herschieben, bis der Federstecker in das entsprechende Loch einrastet.
•
Die höhenverstellbare Auflage muss immer so eingestellt sein, dass die Greifbacken das Betonrohr immer unterhalb
des größten Rohrdurchmessers greifen, da ansonsten Abgleitgefahr besteht! → Abb. 2
Höhenverstellbare
Auflage
6 Bedienung
6.1

Bedienung allgemein

•
Gerät RG-20/80 mit der Einhängeöse am Trägergerät/Hebezeug befestigen.
•
Öffnungsweite und höhenverstellbare Auflage entsprechend dem zu hebenden Greifgut (Betonrohr) einstellen.
•
Gerät über dem Greifgut positionieren und absenken, bis Auflage passend aufliegt.
•
Sobald das Gerät komplett abgesetzt ist, entriegelt die Wechselautomatik und schließt beim anschließenden
Anheben.
•
Greifgut (Betonrohr) zur Bestimmungsposition transportieren.
•
Gerät absetzen. Die Wechselautomatik schaltet bei Entlastung auf Verriegelung, wodurch das Gerät wieder
angehoben werden kann.
5450.0002
Federstecker
Abb. 1
Wechselautomatik
Federriegel
Abb. 1
V5
Abb. 2
