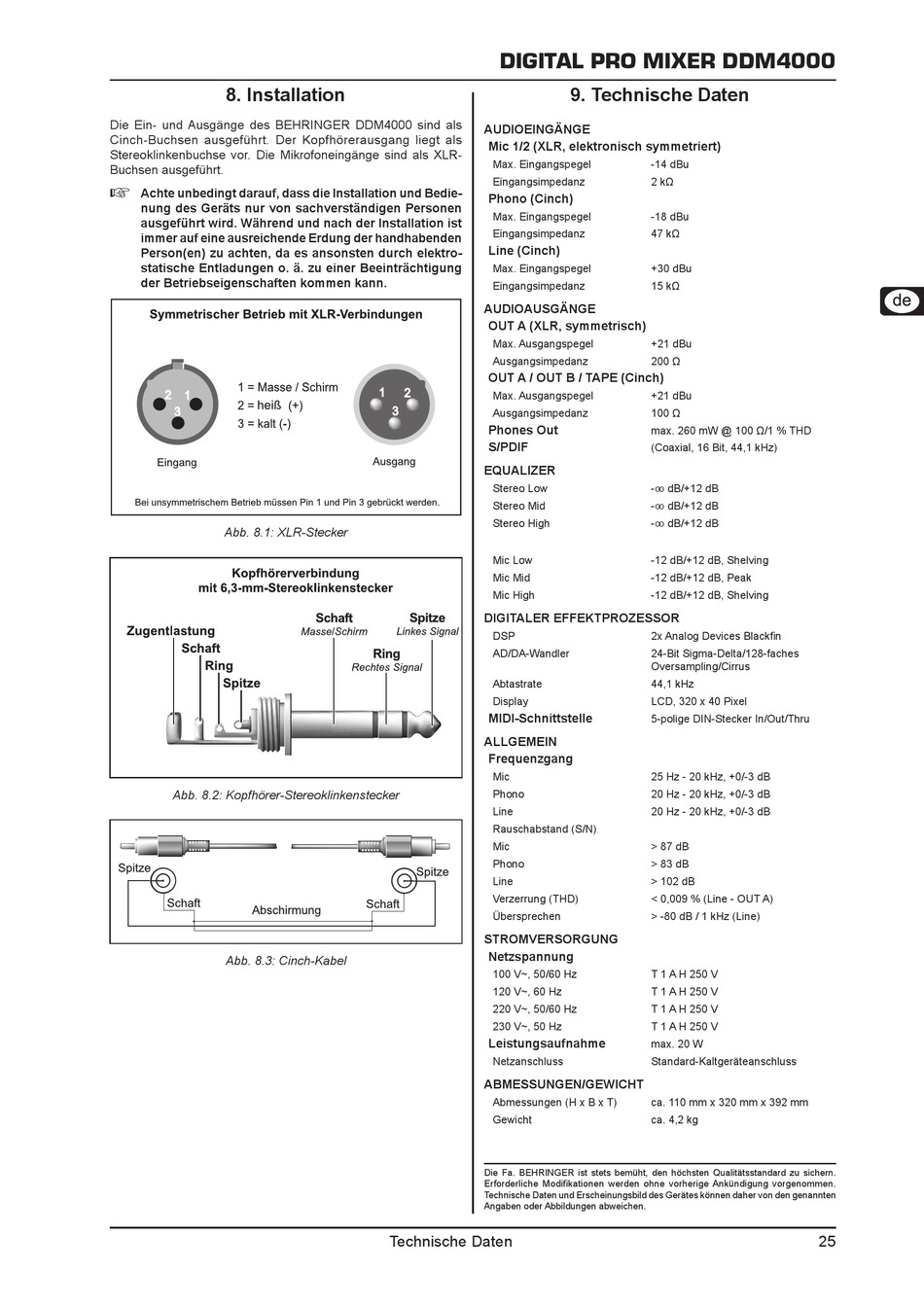

8.

Installation

Die Ein- und Ausgänge des BEHRINGER DDM4000 sind als
Cinch-Buchsen ausgeführt. Der Kopfhörerausgang liegt als
Stereoklinkenbuchse vor. Die Mikrofoneingänge sind als XLR-
Buchsen ausgeführt.
Achte unbedingt darauf, dass die Installation und Bedie-
+
nung des Geräts nur von sachverständigen Personen
ausgeführt wird. Während und nach der Installation ist
immer auf eine ausreichende Erdung der handhabenden
Person(en) zu achten, da es ansonsten durch elektro-
statische Entladungen o. ä. zu einer Beeinträchtigung
der Betriebseigenschaften kommen kann.
Abb. 8.1: XLR-Stecker
Abb. 8.2: Kopfhörer-Stereoklinkenstecker
Abb. 8.3: Cinch-Kabel
DIGITAL PRO MIXER DDM4000
AUDIOEINGÄNGE
Mic 1/2 (XLR, elektronisch symmetriert)
Max. Eingangspegel
Eingangsimpedanz
Phono (Cinch)
Max. Eingangspegel
Eingangsimpedanz
Line (Cinch)
Max. Eingangspegel
Eingangsimpedanz
AUDIOAUSGÄNGE
OUT A (XLR, symmetrisch)
Max. Ausgangspegel
Ausgangsimpedanz
OUT A / OUT B / TAPE (Cinch)
Max. Ausgangspegel
Ausgangsimpedanz
Phones Out
S/PDIF
EQUALIZER
Stereo Low
Stereo Mid
Stereo High
Mic Low
Mic Mid
Mic High
DIGITALER EFFEKTPROZESSOR
DSP
AD/DA-Wandler
Abtastrate
Display
MIDI-Schnittstelle
ALLGEMEIN
Frequenzgang
Mic
Phono
Line
Rauschabstand (S/N)
Mic
Phono
Line
Verzerrung (THD)
Übersprechen
STROMVERSORGUNG
Netzspannung
100 V~, 50/60 Hz
120 V~, 60 Hz
220 V~, 50/60 Hz
230 V~, 50 Hz
Leistungsaufnahme
Netzanschluss
ABMESSUNGEN/GEWICHT
Abmessungen (H x B x T)
Gewicht
Die Fa. BEHRINGER ist stets bemüht, den höchsten Qualitätsstandard zu sichern.
Erforderliche Modifikationen werden ohne vorherige Ankündigung vorgenommen.
Technische Daten und Erscheinungsbild des Gerätes können daher von den genannten
Angaben oder Abbildungen abweichen.

Technische Daten

9. Technische Daten
-14 dBu
2 kΩ
-18 dBu
47 kΩ
+30 dBu
15 kΩ
+21 dBu
200 Ω
+21 dBu
100 Ω
max. 260 mW @ 100 Ω/1 % THD
(Coaxial, 16 Bit, 44,1 kHz)
-? dB/+12 dB
-? dB/+12 dB
-? dB/+12 dB
-12 dB/+12 dB, Shelving
-12 dB/+12 dB, Peak
-12 dB/+12 dB, Shelving
2x Analog Devices Blackfin
24-Bit Sigma-Delta/128-faches
Oversampling/Cirrus
44,1 kHz
LCD, 320 x 40 Pixel
5-polige DIN-Stecker In/Out/Thru
25 Hz - 20 kHz, +0/-3 dB
20 Hz - 20 kHz, +0/-3 dB
20 Hz - 20 kHz, +0/-3 dB
> 87 dB
> 83 dB
> 102 dB
< 0,009 % (Line - OUT A)
> -80 dB / 1 kHz (Line)
T 1 A H 250 V
T 1 A H 250 V
T 1 A H 250 V
T 1 A H 250 V
max. 20 W
Standard-Kaltgeräteanschluss
ca. 110 mm x 320 mm x 392 mm
ca. 4,2 kg
