EURORACK UB1204FX-PRO/UB1204-PRO Bedienungsanleitung

3. Digitaler Effektprozessor

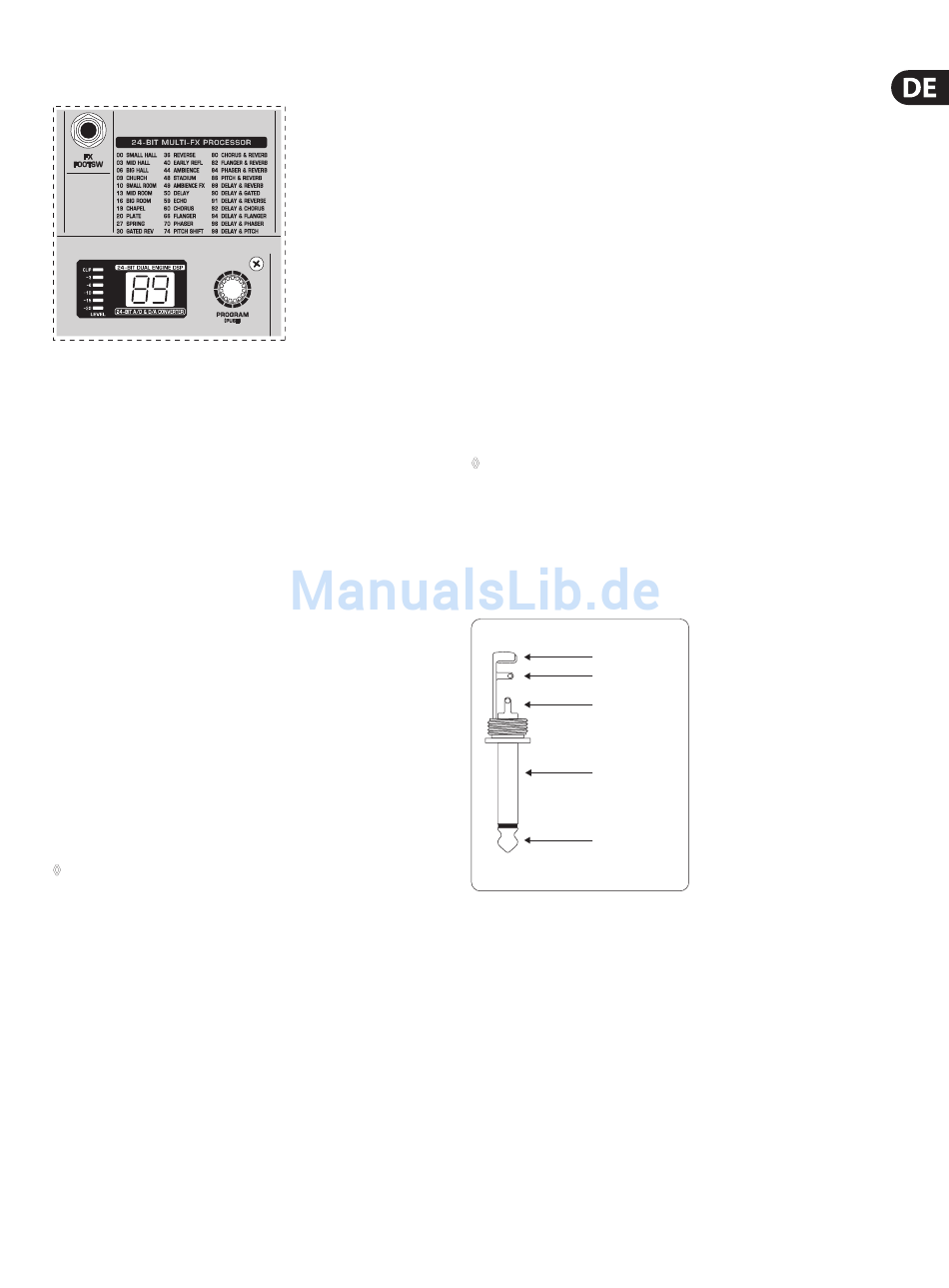

Abb. 3.1: Digitales Effektmodul (nur UB1204FX-PRO)
24-BIT MULTI-FX PROCESSOR
Hier finden Sie eine Übersicht aller Presets des Multi-Effektprozessors.
Dieses eingebaute Effektmodul bietet Ihnen hochwertige Standardeffekte wie
z. B. Hall, Chorus, Flanger, Echo und diverse Kombinations effekte. Über die
FX-Regler in den Kanälen können Sie den Effektprozessor mit Signalen speisen.
Das integrierte Effektmodul hat den Vorteil, dass es nicht verkabelt werden
muss. Damit wird die Gefahr von Brummschleifen oder ungleichen Pegeln von
vornherein ausgeschlossen und so die Handhabung wesentlich vereinfacht.
Über den Aux Send 2 in den Kanälen und dem Aux Send 2-Master-Regler
können Sie den Effektprozessor mit Signalen speisen. Der eingebaute digitale
Stereoeffektprozessor hat den Vorteil, dass er nicht verkabelt werden muss.
Damit wird die Gefahr von Brummschleifen oder ungleichen Pegeln von
vornherein ausgeschlossen und so die Handhabung wesentlich vereinfacht.
Bei diesen Effekt-Presets handelt es sich um klassische „Zu-mischeffekte".
Wenn Sie den STEREO AUX RETURN FX-Regler aufdrehen, entsteht also eine
Mischung aus dem Kanalsignal (trocken) und dem Effektsignal. Die Balance
zwischen den beiden Signalen steuern Sie mit dem Kanal-Fader und dem
STEREO AUX RETURN FX-Regler.
FX FOOTSW
An die Fußschalterbuchse schließen Sie einen handelsüblichen Fußtaster an,
mit dem Sie den Effektprozessor ein- und ausschalten können. Ist der
Effektprozessor per Fußtaster stumm geschaltet, wird dies durch einen
Leuchtpunkt unten im Display angezeigt.
◊
Eine Abbildung zur korrekten Verkabelung Ihres Fußtasters finden Sie
auf der nächsten Seite.
LEVEL
Die LED-Pegelanzeige am Effektmodul sollte stets einen ausreichend hohen Pegel
anzeigen. Achten Sie darauf, dass die Clip-LED nur bei Pegelspitzen aufleuchtet.
Leuchtet sie konstant, übersteuern Sie den Effektprozessor und es kommt zu
unangenehmen Verzerrungen. Das FX-Potentiometer (AUX SEND 2) regelt hierbei
den Pegel, der zum Effektmodul gelangt.
PROGRAM
Durch Drehen des PROGRAM-Reglers wählen Sie die Effekt-Presets an.
Das Display zeigt blinkend die Nummer des gerade eingestellten Presets an.
Um das ausgewählte Preset zu bestätigen drücken Sie auf den Knopf; das Blinken
hört auf. Sie können das angewählte Preset auch mit dem Fußtaster bestätigen.

4. Installation

4.1 Einbau in ein Rack

In der Verpackung Ihres Mischpults finden Sie zwei 19"-Montagewinkel, die zum
Anbau an die Seitenwangen des Mischpults vorgesehen sind.
Um die Montagewinkel am Mischpult zu befestigen, entfernen Sie bitte zuerst
die Schrauben an der linken und rechten Seitenwange. Danach montieren Sie mit
denselben Schrauben die beiden Winkel. Beachten Sie, dass die Montagewinkel
jeweils nur auf einer Seite passen. Nach dem Umbau lässt sich das Mischpult
in handelsübliche 19"-Racks montieren. Achten Sie dabei stets auf eine
ausreichende Luftzufuhr und stellen Sie es nicht in die Nähe von Heizungen oder
Leistungsverstärkern, um eine Überhitzung des Geräts zu vermeiden.
◊
Bitte benutzen Sie ausschließlich die an den Seitenwangen des
Mischpults befestigten Schrau ben zur Montage der 19"-Rack winkel.

4.2 Kabelverbindungen

Für die verschiedenen Anwendungen benötigen Sie eine Vielzahl von
unterschiedlichen Kabeln. Die folgenden Abbildungen zeigen Ihnen, wie diese
Kabel beschaffen sein müssen. Achten Sie darauf, stets hochwertige Kabel
zu verwenden.
¼" TS footswitch connector
strain relief clamp
sleeve
tip
sleeve
pole 1/ground
tip
pole 2
The footswitch connects both poles momentarily
Abb. 4.1: Monoklinkenstecker für Fußtaster
