Die OUT A-Ausgänge (XLR): Schließe hier einen Verstärker
[73]
an und regle die Lautstärke mit dem OUTPUT A-Regler
[30]. Am SUBWOOFER-Ausgang kann zusätzlich ein Sub-
woofer angeschlossen werden. Eine Frequenzweiche ist
im DDM4000 integriert. Die Trennfrequenz wird im Output
Setup (Kap. 6.2) eingestellt.
Schalte angeschlossene Verstärker immer zuletzt ein,
+
um das Auftreten von Einschaltspitzen zu vermeiden,
welche leicht zu einer Beschädigung Deiner Lautspre-
cher führen könnten. Stelle vor dem Einschalten der
Verstärker sicher, dass am DDM4000 kein Signal anliegt,
um plötzlichen und für die Ohren schmerzhaften Über-
raschungen vorzubeugen. Am besten ziehst Du vorher
alle Fader nach unten bzw. bringst alle Drehregler in
Nullstellung.
Das MAIN OUT-Anschlussfeld bietet:
[74]
TAPE-Ausgänge:
Am Ausgang OUT A liegt das gleiche Signal an wie an
=
den XLR-Ausgängen [73].
Am Ausgang OUT B kannst Du einen weiteren Verstär-
=
ker anschließen, um beispielsweise den DJ Booth oder
eine zweite Club-Zone zu beschallen. Die Lautstärke
des OUT B-Signals ist unabhängig von OUT A mit dem
OUTPUT B-Regler [32] einstellbar.
Am TAPE-Ausgang kannst Du ein Aufnahmegerät
=
anschließen, um Deinen Mix mitzuschneiden. Der Aus-
gangspegel ist unabhängig von OUT A und OUT B und
kann im Output Setup (Kap. 6.2) eingestellt werden.
DIGITAL OUT ist der Digitalausgang des DDM4000. Hier
[75]
liegt das TAPE-Signal in CD-Qualität (16 Bit/44,1 kHz) an.
Im Output Setup (s. Kap. 6.2) kannst Du weitere Einstel-
+
lungen für die Ausgangssektion vornehmen.
[76] MIDI IN, OUT, THRU : Die drei MIDI-Buchsen bieten die
Möglichkeit, externes MIDI-Equipment anzuschließen und/
oder mit der MIDI Clock zu synchronisieren.
+ In Kapitel 7 erfährst Du mehr über die MIDI-Funktionen
im DDM4000.
DIGITAL PRO MIXER DDM4000

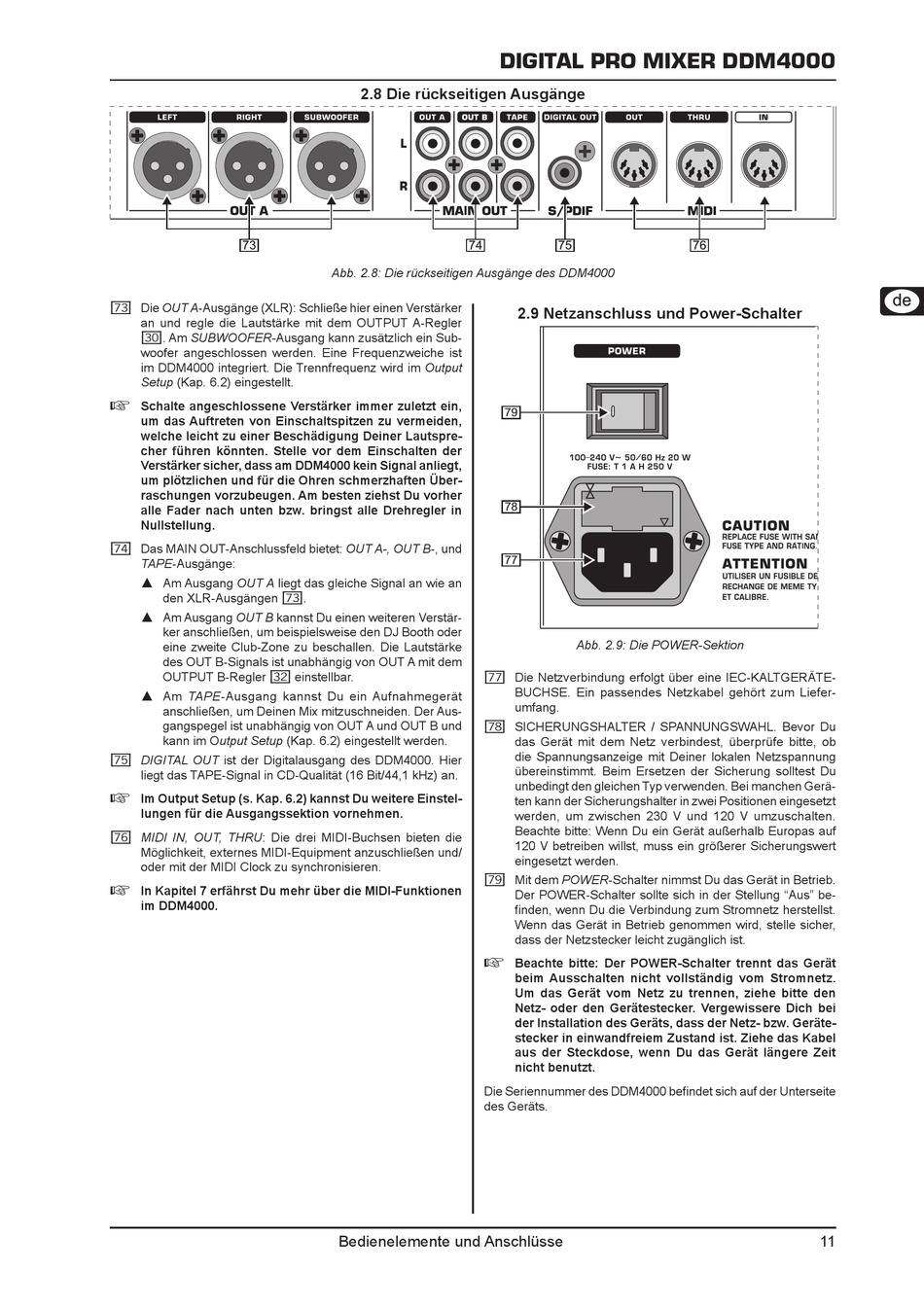

2.8 Die rückseitigen Ausgänge
Abb. 2.8: Die rückseitigen Ausgänge des DDM4000
OUT A-, OUT B-, und
[77]
[78]
[79]
+
Die Seriennummer des DDM4000 befindet sich auf der Unterseite
des Geräts.
Bedienelemente und Anschlüsse
2.9

Netzanschluss und Power-Schalter

Abb. 2.9: Die POWER-Sektion
Die Netzverbindung erfolgt über eine IEC-KALTGERÄTE-
BUCHSE. Ein passendes Netzkabel gehört zum Liefer-
umfang.
SICHERUNGSHALTER / SPANNUNGSWAHL. Bevor Du
das Gerät mit dem Netz verbindest, überprüfe bitte, ob
die Spannungsanzeige mit Deiner lokalen Netzspannung
übereinstimmt. Beim Ersetzen der Sicherung solltest Du
unbedingt den gleichen Typ verwenden. Bei manchen Gerä-
ten kann der Sicherungshalter in zwei Positionen eingesetzt
werden, um zwischen 230 V und 120 V umzuschalten.
Beachte bitte: Wenn Du ein Gerät außerhalb Europas auf
120 V betreiben willst, muss ein größerer Sicherungswert
eingesetzt werden.
Mit dem POWER-Schalter nimmst Du das Gerät in Betrieb.
Der POWER-Schalter sollte sich in der Stellung "Aus" be-
finden, wenn Du die Verbindung zum Stromnetz herstellst.
Wenn das Gerät in Betrieb genommen wird, stelle sicher,
dass der Netzstecker leicht zugänglich ist.
Beachte bitte: Der POWER-Schalter trennt das Gerät
beim Ausschalten nicht vollständig vom Stromnetz.
Um das Gerät vom Netz zu trennen, ziehe bitte den
Netz- oder den Gerätestecker. Vergewissere Dich bei
der Installation des Geräts, dass der Netz- bzw. Geräte-
stecker in einwandfreiem Zustand ist. Ziehe das Kabel
aus der Steckdose, wenn Du das Gerät längere Zeit
nicht benutzt.
