5.5 Widerstandsmessungen
Warnung: Keine Widerstandsmessungen durchführen, bevor der Strom an Widerständen und
anderen zu prüfenden Geräten abgeschaltet wurde. Es kann zu Verletzungen kommen.
Stellen Sie den Funktionsschalter auf die Position
1.
Wählen Sie mit der Taste MODE den Widerstandsmodus (Das Durchgangssymbol
2.
nicht angezeigt werden).
Stecken Sie die schwarze Messleitung in die negative COM-Buchse und stecken Sie die
3.
rote Messleitung in die positive Ω-Buchse.
Berühren Sie mit den Spitzen der Messfühler beide Enden des zu prüfenden Messkreises
4.
oder der Komponente.
Den Widerstandswert auf der LCD-Anzeige ablesen.
5.
FLIR CM72_CM74 BEDIENUNGSANLEITUNG

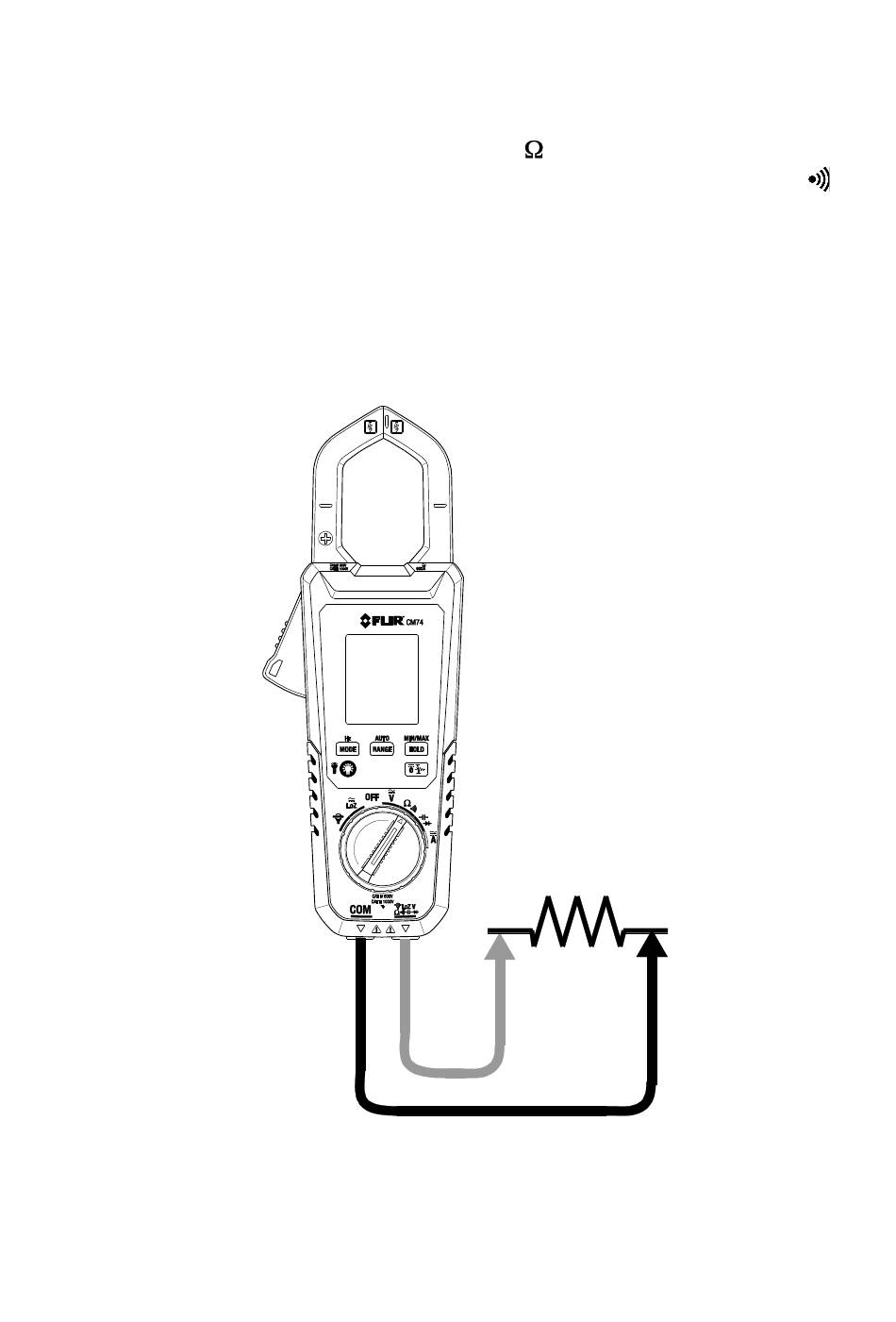

Abb. 5.5 Widerstands- und Durchgangsmessungen
.
Dokument-Id: CM72_CM74-de-DE_AC
19
