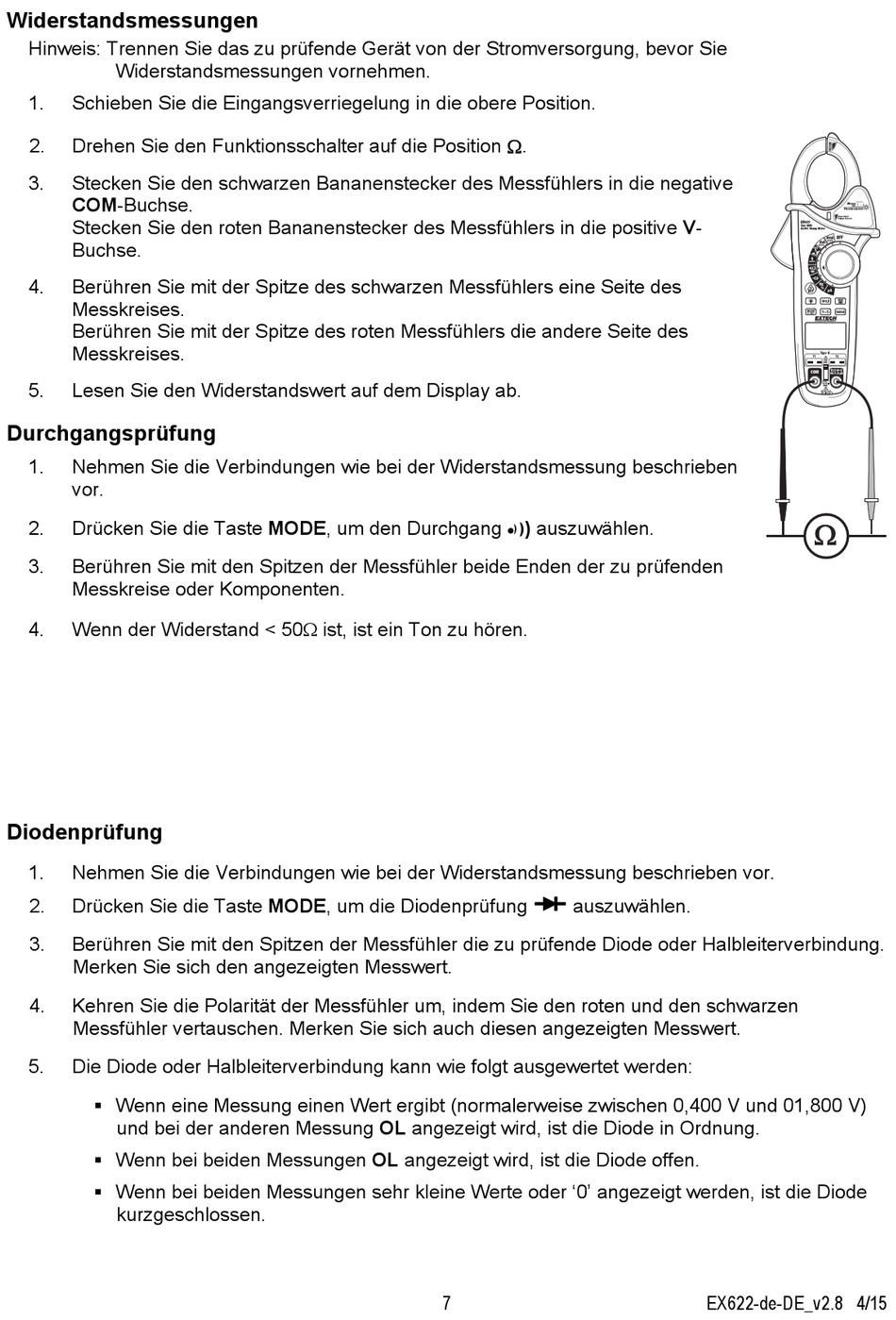

Widerstandsmessungen

Hinweis: Trennen Sie das zu prüfende Gerät von der Stromversorgung, bevor Sie
Widerstandsmessungen vornehmen.
1. Schieben Sie die Eingangsverriegelung in die obere Position.
Drehen Sie den Funktionsschalter auf die Position .
2.
3. Stecken Sie den schwarzen Bananenstecker des Messfühlers in die negative
COM-Buchse.
Stecken Sie den roten Bananenstecker des Messfühlers in die positive V-
Buchse.
4. Berühren Sie mit der Spitze des schwarzen Messfühlers eine Seite des
Messkreises.
Berühren Sie mit der Spitze des roten Messfühlers die andere Seite des
Messkreises.
5. Lesen Sie den Widerstandswert auf dem Display ab.
Durchgangsprüfung
1. Nehmen Sie die Verbindungen wie bei der Widerstandsmessung beschrieben
vor.
2. Drücken Sie die Taste MODE, um den Durchgang
3. Berühren Sie mit den Spitzen der Messfühler beide Enden der zu prüfenden
Messkreise oder Komponenten.
4. Wenn der Widerstand < 50ist, ist ein Ton zu hören.
Diodenprüfung
1. Nehmen Sie die Verbindungen wie bei der Widerstandsmessung beschrieben vor.
2. Drücken Sie die Taste MODE, um die Diodenprüfung
3. Berühren Sie mit den Spitzen der Messfühler die zu prüfende Diode oder Halbleiterverbindung.
Merken Sie sich den angezeigten Messwert.
4. Kehren Sie die Polarität der Messfühler um, indem Sie den roten und den schwarzen
Messfühler vertauschen. Merken Sie sich auch diesen angezeigten Messwert.
5. Die Diode oder Halbleiterverbindung kann wie folgt ausgewertet werden:
 Wenn eine Messung einen Wert ergibt (normalerweise zwischen 0,400 V und 01,800 V)
und bei der anderen Messung OL angezeigt wird, ist die Diode in Ordnung.
 Wenn bei beiden Messungen OL angezeigt wird, ist die Diode offen.
 Wenn bei beiden Messungen sehr kleine Werte oder '0' angezeigt werden, ist die Diode
kurzgeschlossen.
) auszuwählen.
 )
)
auszuwählen.
7 EX622-de-DE_v2.8 4/15
