Betriebsanleitung
FSZ-M
Pos : 19 /06 Bedi enung/06 Bedi enung u. Ei nstellungen/KÜ_Bedienung @ 0\mod376_1.doc @ 5704 @ 1
6
Bedienung
Pos : 20 /99 g erätes pez. M odul e/PG3 Gal abau/FSZ /Bedienung u Ei nstell_F SZ-M @ 1\mod836_1.doc @ 14486 @ 222
6.1
Greifbereichsverstellung

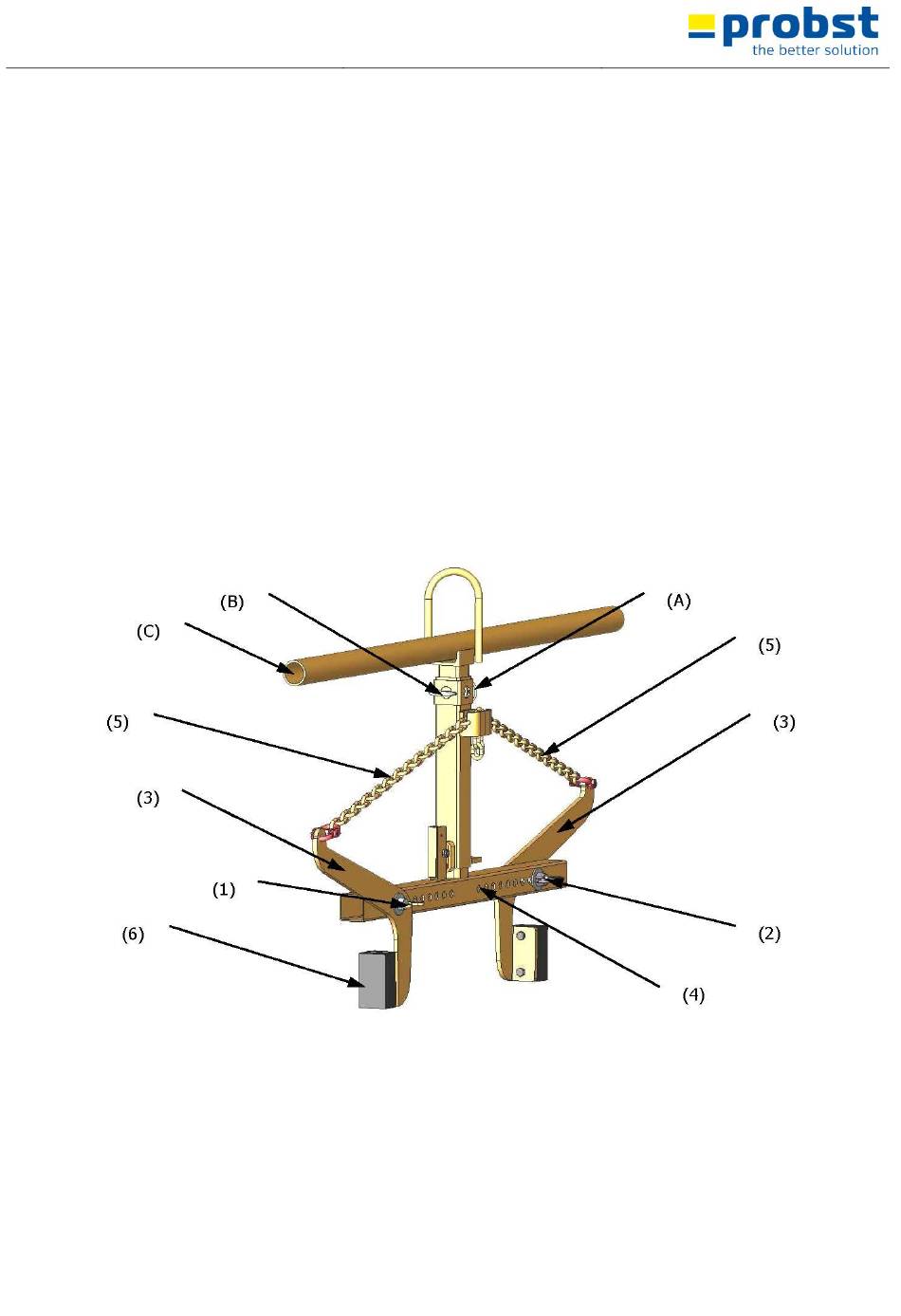

Das Gerät (FSZ-M) muss über die Greifbereichsverstellung auf die Abmessungen des Greifguts
(Florwallstein) eingestellt werden.
●
Dazu beide Flügelmutter (1) entfernen und beide Gewindebolzen (2) herausziehen.
●
Greifarm (3) auf das entsprechende Loch in der Greifbereichsverstellung (4) schieben.
●
Die Greifbereichsverstellung muss bei beiden Greifarmem immer gleich (symmetrisch) eingestellt
werden. Da ansonsten das Gerät (FSZ-M) schräg hängt.
●
Beide Gewindebolzen (2) wieder einstecken und Flügelmuttern (1) wieder anziehen.
●
Wenn das Gerät (FSZ-M) ohne Greifgut („leer") auf dem Boden steht, müssen beide Einstellketten (5)
straff gespannt sein. Dabei sollten die Gummigreifbacken (6) ungefähr im rechten Winkel zum Boden
sein. Die Einstellketten (5) müssen jeweils mit dem gleichen Kettenglied eingehängt werden, damit
beide Einstellketten dann die gleiche Länge haben.
11 / 17
Bedienung
V3
DE
