Collimator Mount
Runde Feldgröße

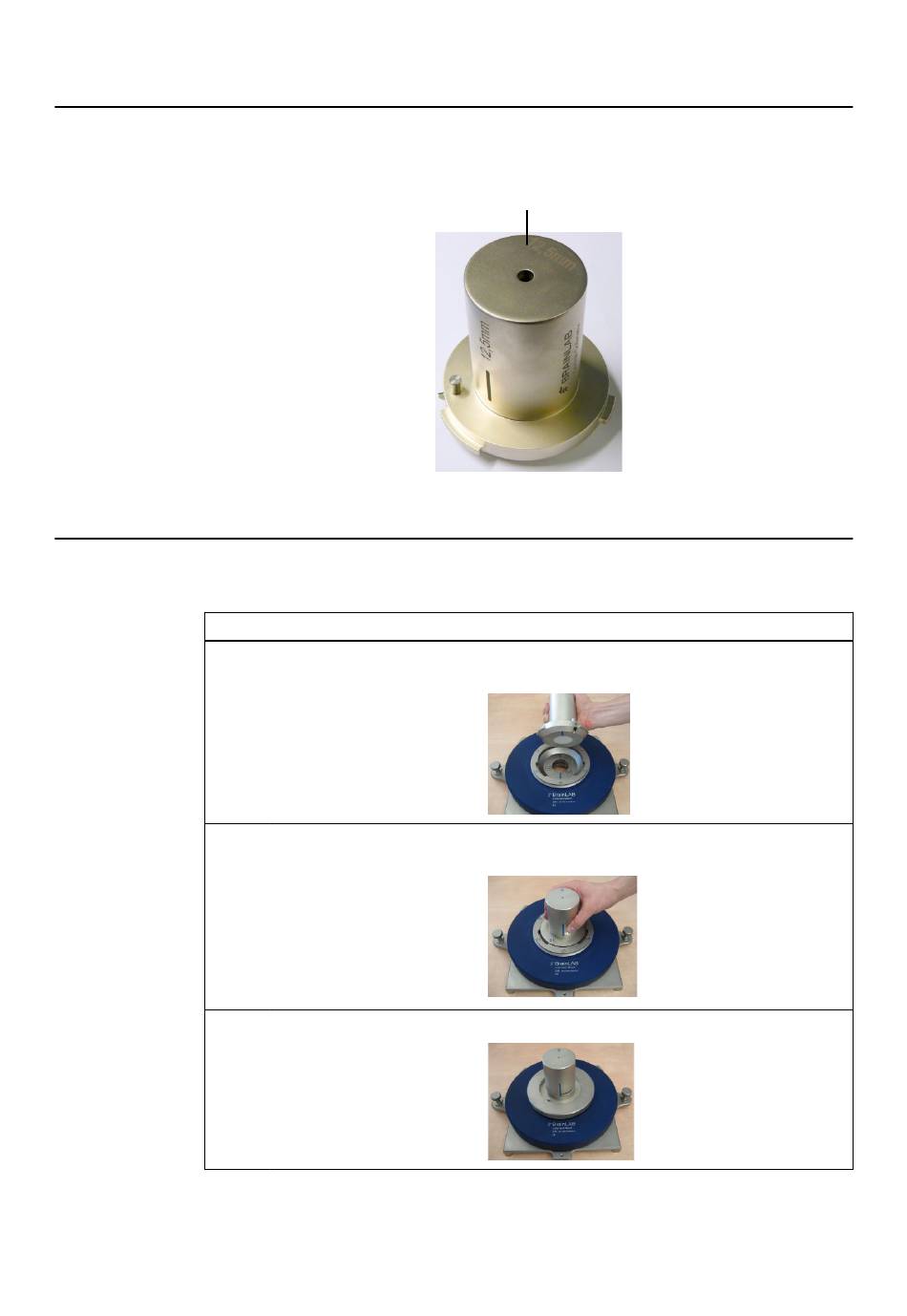

Die auf dem Kollimator eingravierte Zahl ① gibt den Durchmesser der runden Feldgröße (mm) im
Isozentrum an.
So befestigen Sie den Kollimator
Brainlab empfiehlt, die Gantry auf 180° zu stellen (entsprechend der IEC 61217-Skala).
Schritte
42
Richten Sie den Kollimator am Collimator Mount aus. Die blauen Linien auf beiden
Komponenten müssen deckungsgleich sein.
1.
Setzen Sie den Kollimator bündig in den Collimator Mount ein und drehen Sie ihn im
Uhrzeigersinn, bis der Sicherungsstift einrastet.
2.
Drehen Sie den Fixierring (② in Abbildung 11) fest.
3.
①
Abbildung 16
