Brainlab-Couchmount
Typische Komponenten eines Couchmount
Nr.
Garantie
Die Garantie für die Couchmount-Komponenten gilt (bei Verwendung unter normalen
Betriebsbedingungen) ein Jahr lang.
HINWEIS: Brainlab übernimmt keine Haftung für Schäden, die auf unsachgemäße Verwendung,
fehlerhafte Installation, Unfälle oder den Anschluss an Geräte oder Zubehörteile, die nicht von
Brainlab zugelassen wurden, zurückzuführen sind.
24
⑧
⑨
②
⑤
Komponente
Feststellhebel für die Längsträger der Couch (einer an der Unterseite der Halterung
①
und einer seitlich)
②
T-Stellschraube für die Couchneigung (Tilt)
③
X-Stellschraube (transversal)
④
Y-Stellschraube (sagittal)
⑤
Z-Stellschraube (longitudinal)
⑥
Bohrungen zur Befestigung des Couchmount-Adapters
⑦
Bohrungen zur Befestigung des Phantom-Pointers (für Dritthersteller-Headring)
⑧
Arretierung für die X- und Y-Einstellung
⑨
Arretierung für die Z-Einstellung
⑩
Halterung für Längsträger
⑦
⑥
③
④

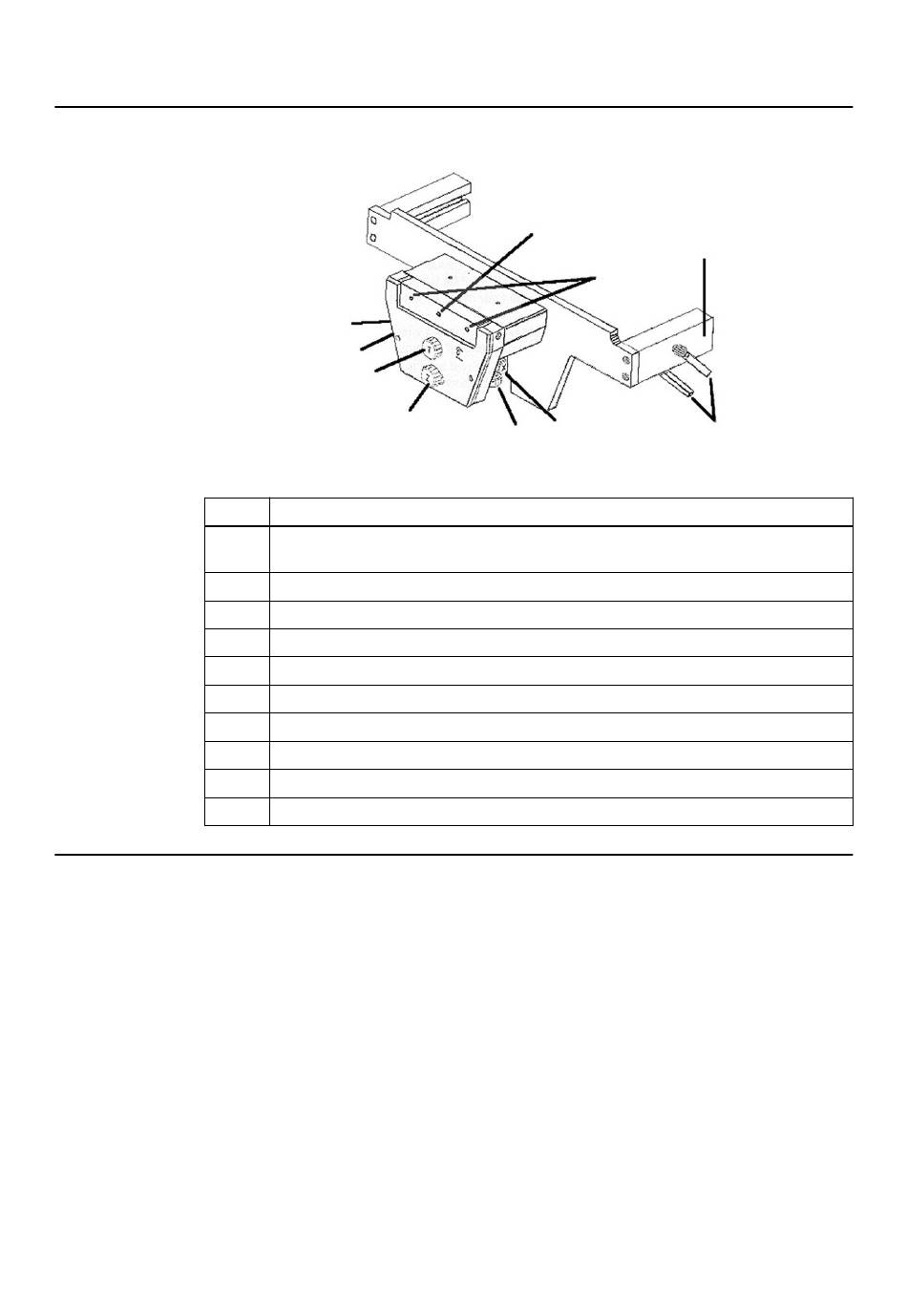

Abbildung 1
Hardware-Benutzerhandbuch Aufl. 4.9 RT/RS Stereotaktische Hardware
