Fehlersuche / Fehlermeldungen; Anschlussschema - Eos Econ 45A2 Montageanleitung

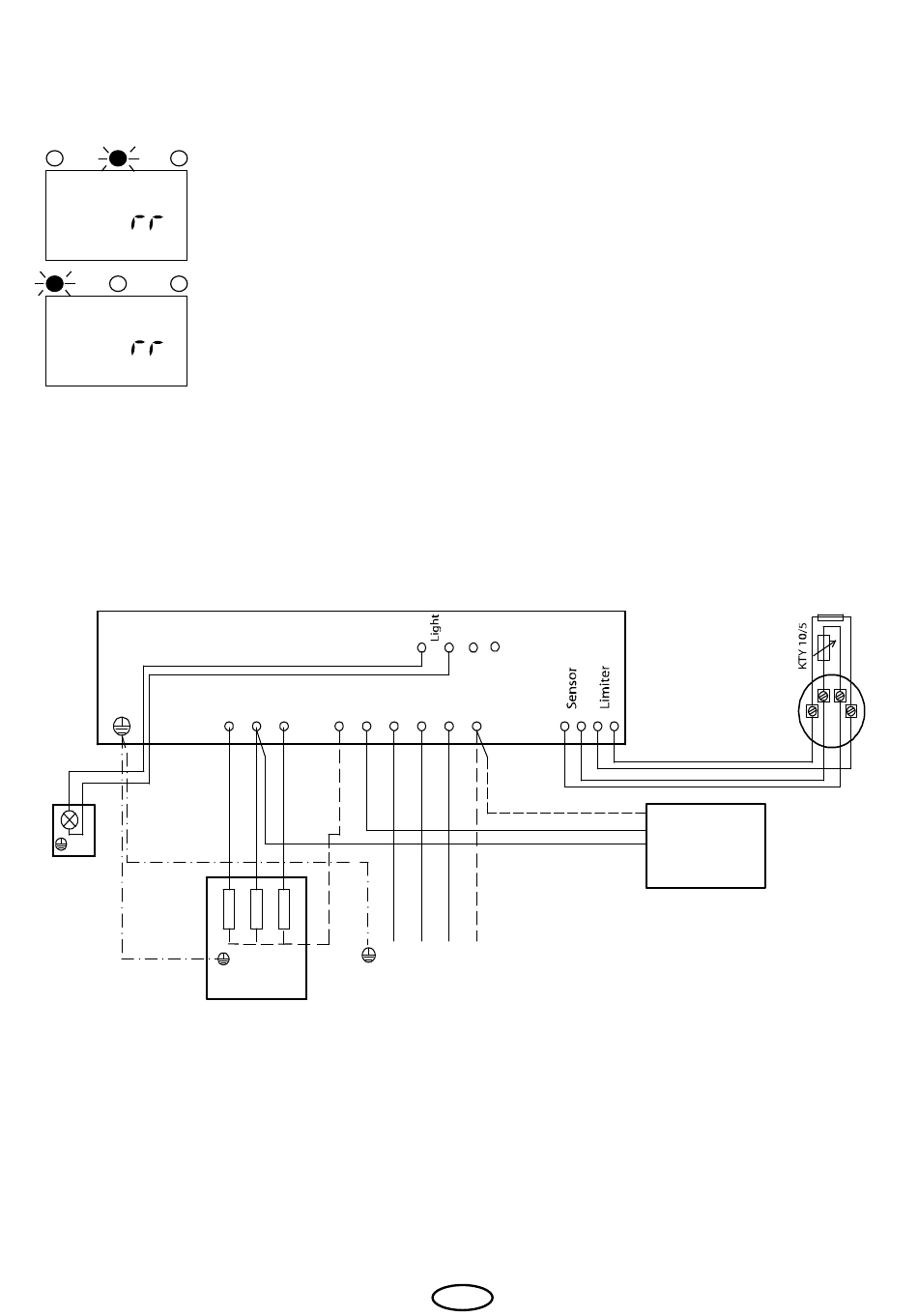

Fehlersuche / Fehlermeldungen

Anzeige / Sym-
ptom
E
E
Gerät ohne Funk-
tion
Anzeige dunkel

Anschlussschema

Steuergerät / Control unit
max .9 kW
Ursache
Unterbrechung oder
Kurzschluss im Sen-
sorkreis
Unterbrechung im
Limiterkreis
Geräteschalter aus-
geschaltet
Netzfehler
W V U N S L
1 1
L
400 V 3 N AC
Abhilfe
KTY-Sensor überprüfen (ca. 2 k Ohm bei
20° C). Leitung (rot) und Verbindungen auf
Unterbrechung oder Kurzschluss überprü-
fen.
Sicherheitstemperaturbegrenzer auf Durch-
gang überprüfen.
Leitungen(weiss) und Verbindungen über-
prüfen
Geräteschalter einschalten
bauseitige Sicherungen und Hauptschalter
überprüfen
L L N
2 3
L L N
1 2 3
D
142°C
Leistungs-
schaltgerät
power unit
17
