Erstes Kapitel: Handhabungsweise
Aufbau
(Fortsetzung)
● 3t-5t

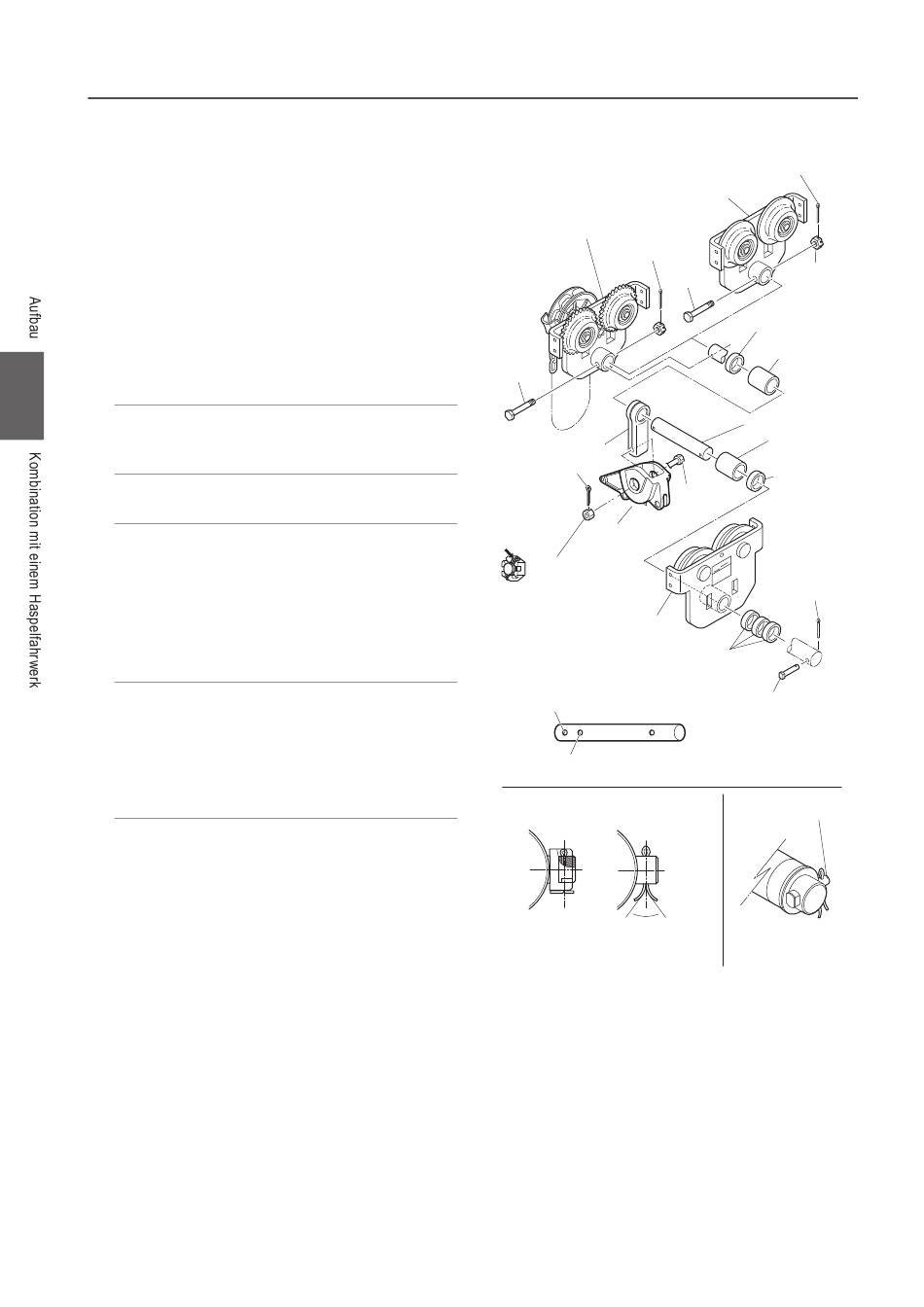

1) Befestigen Sie den Schaft an der Seitenplatte G oder S mit
Wellenanschlagsstift, Kronenmutter und Splint.
• Für die Befestigung der Seitenplatte G oder S an der
Hängewelle wird normalerweise das Loch für Standard-
Trägerflansch verwendet und das Loch für Plus-eins-
Trägerflansch für den Trägerflansch 175 mm oder 190 mm.
Die beiden Enden des Splints werden in einem Winkel von
mehr als 70º gespreizt.
• Der Splint soll von der Seitenplatte G oder S gesehen auf
der rechten Seite liegen.
• Die beiden Enden des Splints werden in einem Winkel von
mehr als 70º gespreizt.
1
2) Schieben Sie den Abstandshalter und den
Befestigungsabstandshalter durch den Schaft ein.
3) Schieben Sie den Schaft durch die Tragsäule ein.
4) Schieben Sie den Schaft weiter durch Abstandshalter und
Befestigungs-Abstandshalter und dann durch die Seitenplatte
SN ein.
• Bei diesem Vorgang ist die Regulierung der dem
Trägerflansch entsprechenden Anzahl der Abstandshalter
durchzuführen. (Siehe „Überprüfung der nötigen Anzahl der
Abstandshalter (und deren Einbauposition)"(S.48).)
5) Schieben Sie den Schaft in Abstandshalter ein und befestigen
Sie sie mit Wellenanschlagsbolzen und Splint.
• Der Wellenanschlagsbolzen ist so einzusetzen, dass der
Splint rechts von der frontalen Seite der Seitenplatte SN liegt.
• Die beiden Enden des Splints sollen in einem Winkel von
mehr als 70º gespreizt sein.
6) Befestigen Sie die Tragsäule am Verbindungsstück mit
Verbindungsbolzen, Kronenmutter und Splint.
52
Seitenplatten G
Splint
Bolzen
Tragsäule
Splint
Verbindungsstück
am Hauptteil
Kronenmutter
Seitenplatte SN
<Hängewelle>
Loch für Plus-eins-Schienenflansch
Loch für Standard-Schienenflansch
Seite der
Seite der
Seitenplatte S(G)
eitenplatte SN
Splint
mehr als 70º
Biegweise des Splints
Splint
Seitenplatten S
Kronenmutter
Bolzen
Abstandshalter
Befestigungs-
Abstandshalter
Hängewelle
Befestigungs-
Abstandshalter
Abstandshalter
Vebindungsbolzen
Splint
Abstandshalter
Wellenanschlagsbolzen
Wellenanschlagsbolzen
Position des
Wellenanschlagsbolzens
