Jung Dimmer Mini Universal LED Bedienungsanleitung

LB-Management

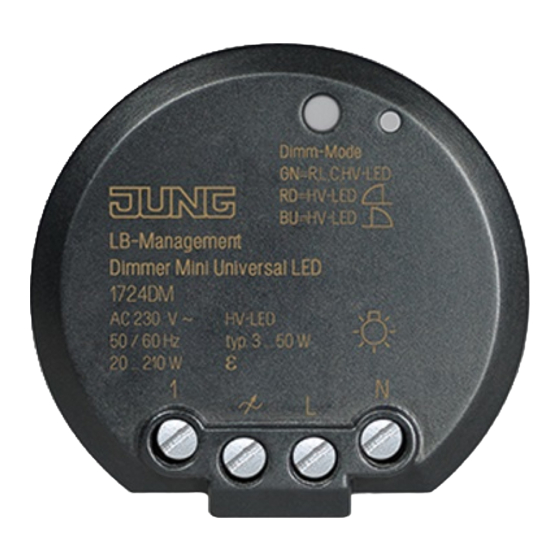

Dimmer Mini Universal LED
Dimmer Mini Universal LED
Art.-Nr.: 1724DM
Bedienungsanleitung
1 Sicherheitshinweise
Montage und Anschluss elektrischer Geräte dürfen nur durch Elektrofachkräfte
erfolgen.
Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen und be-
achten.
Gefahr durch elektrischen Schlag. Vor Arbeiten an Gerät oder Last freischalten.
Gefahr durch elektrischen Schlag. Gerät ist nicht zum Freischalten geeignet. Auch bei ausge-
schaltetem Gerät ist die Last nicht galvanisch vom Netz getrennt.
Zerstörungsgefahr, wenn eingestellte Betriebsart und Lastart nicht zueinander passen. Bei An-
schluss oder Austausch der Last korrekte Betriebsart einstellen.
Brandgefahr. Bei Betrieb mit induktiven Trafos jeden Trafo entsprechend den Herstelleranga-
ben primärseitig absichern. Nur Sicherheitstransformatoren nach EN 61558-2-6 (VDE 0570 Teil
2-6) verwenden.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.
2 Bestimmungsgemäßer Gebrauch
– Schalten und Dimmen von Beleuchtung
– Montage in Gerätedose nach DIN 49073 in Kombination mit einer geeigneten Abdeckung
– Montage in Aufputzgehäuse oder in Einbaugehäuse (Zubehör) für Zwischendecken
– Die Bedienung erfolgt über 2-Draht- oder 3-Draht-Nebenstelle mit Tastaufsatz, Drehdim-
mer Nebenstelle oder Taster mit Schließerkontakt
3 Produkteigenschaften
– Gerät arbeitet nach dem Phasenan- oder Phasenabschnittprinzip
– Automatische oder manuelle Einstellung des zur Last passenden Dimmprinzips
– Anzeige der eingestellten Betriebsart mittels LED
– Betrieb ohne Neutralleiter möglich
– Einschalten durch lampenschonenden Softstart
– Einschalten mit zuletzt eingestellter Helligkeit oder gespeicherter Einschalthelligkeit
– Einschalthelligkeit dauerhaft speicherbar
– Minimalhelligkeit dauerhaft speicherbar
– Elektronischer Kurzschlussschutz mit dauerhafter Abschaltung spätestens nach
7 Sekunden
– Elektronischer Übertemperaturschutz
Leistungserweiterung durch Leistungszusätze möglich.
4 Bedienung
Licht schalten
Bedienung über Drehdimmer Nebenstelle siehe Bedienungsanleitung der Nebenstelle.
￭ Tastaufsatz oder Taster kurz drücken.
Helligkeit einstellen
Licht ist eingeschaltet.
￭ Tastaufsatz oben oder Taster lang drücken.
82597213
J0082597213
1 / 7
05.12.2018
