11.3.2 Einphasige Wärmepumpe mit dreiphasiger integrierter elektrischer Zuheizer
1
15
16

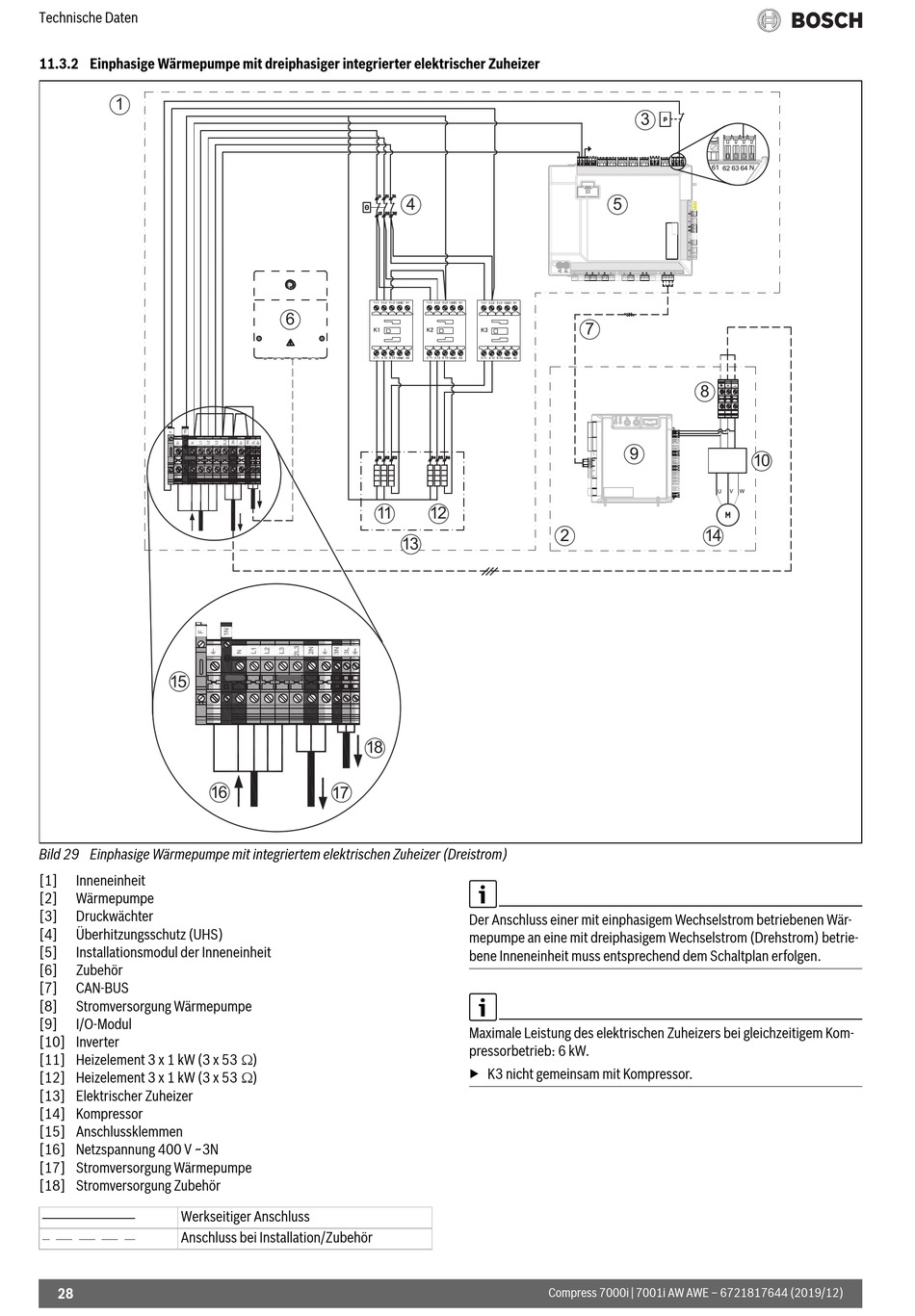

Bild 29 Einphasige Wärmepumpe mit integriertem elektrischen Zuheizer (Dreistrom)
[1] Inneneinheit
[2] Wärmepumpe
[3] Druckwächter
[4] Überhitzungsschutz (UHS)
[5] Installationsmodul der Inneneinheit
[6] Zubehör
[7] CAN-BUS
[8] Stromversorgung Wärmepumpe
[9] I/O-Modul
[10] Inverter
[11] Heizelement 3 x 1 kW (3 x 53)
[12] Heizelement 3 x 1 kW (3 x 53)
[13] Elektrischer Zuheizer
[14] Kompressor
[15] Anschlussklemmen
[16] Netzspannung 400 V ~3N
[17] Stromversorgung Wärmepumpe
[18] Stromversorgung Zubehör
Werkseitiger Anschluss
Anschluss bei Installation/Zubehör
28
4
6
12
11
13
18
17
3
5
7
9
2
Der Anschluss einer mit einphasigem Wechselstrom betriebenen Wär-
mepumpe an eine mit dreiphasigem Wechselstrom (Drehstrom) betrie-
bene Inneneinheit muss entsprechend dem Schaltplan erfolgen.
Maximale Leistung des elektrischen Zuheizers bei gleichzeitigem Kom-
pressorbetrieb: 6 kW.
▶ K3 nicht gemeinsam mit Kompressor.
