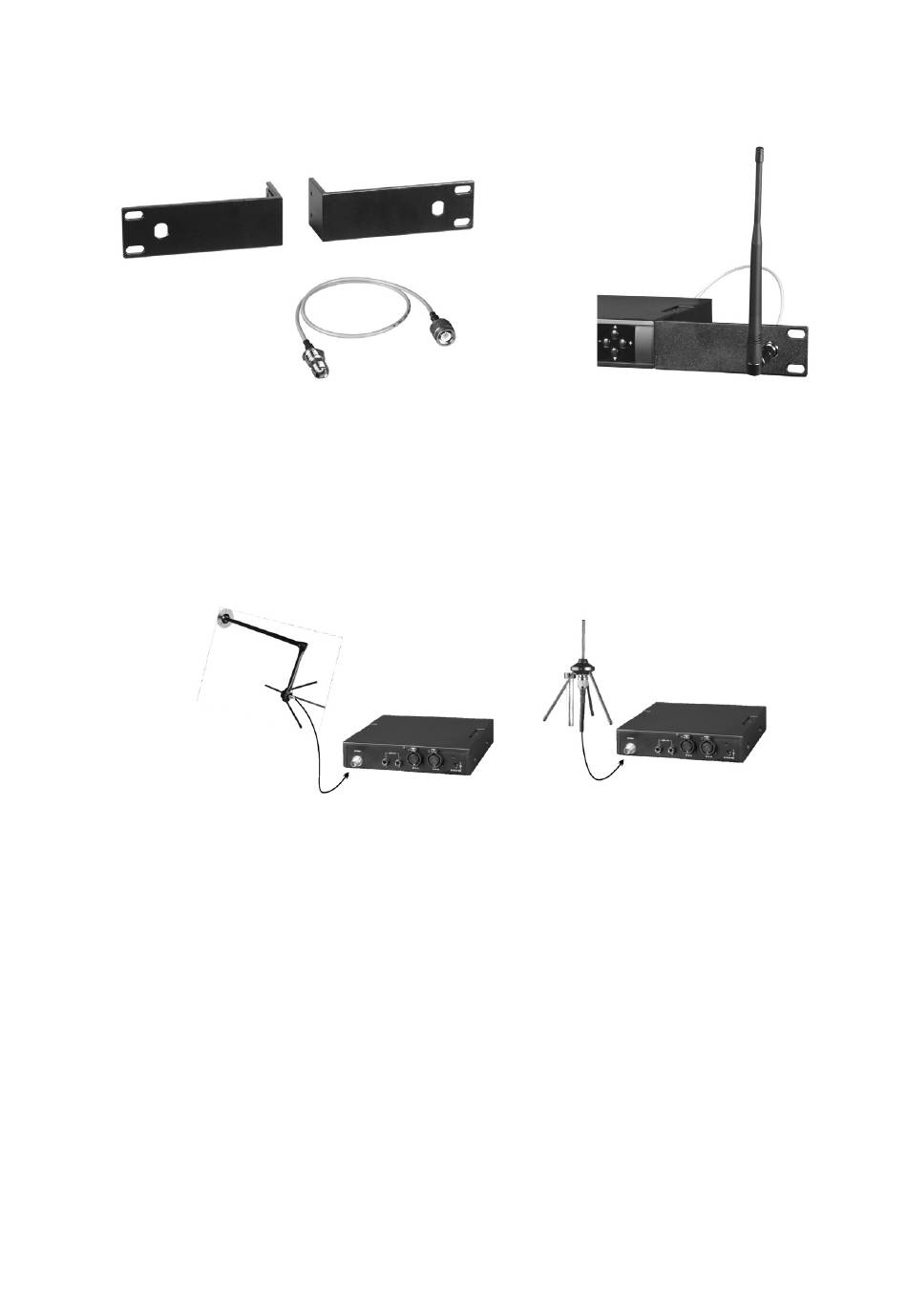

1.4.2 Antenne vorne montieren

Zur Montage der Antenne auf der Vorderseite des Empfängers benötigen Sie das
Antennenfrontmontageset FBC 71.

1.4.3 Abgesetzte Antennenmontage

Zur abgesetzten Antennenmontage können Sie die Antenne AD 707A mit der Wandbe -
festigung MS 10 oder einem Stativadapter verwenden und mit einem 50Ω-Koaxialkabel an
die Sendeeinheit anschließen. Das Koaxialkabel sollte nicht länger als 5 Meter sein.
Antenne AD 707A mit Wandbefestigung MS 10
Anschluss mit Koaxialkabel
1.4.4 Netzteil anschließen
Schließen Sie das Steckernetzteil (DC 12 V - 15 V/1A) am Sender (14) und an der
Netzsteckdose an.
Gegen ein unbeabsichtigtes Herausziehen des Netzkabels können Sie dieses an der
Kabelhalterung am Gerät sichern.

1.4.5 Sendeeinheit einschalten

Sobald die Sendeeinheit SE 900 am Netz angeschlossen ist, können Sie sie mit dem
Netzschalter (1) einschalten. Das grüne LC-Display (6) leuchtet.

1.4.6 Line-Pegel-Eingang

An die 3-pol. XLR-Buchse kann eine Audioquelle mit symmetrischen oder unsymmetrischen
Eingang angeschlossen werden. An die 6,35 mm Klinkenbuchse eine Audioquelle mit
unsymmetrischen Eingang. Dies gilt für den rechten als auch linken Kanal.
