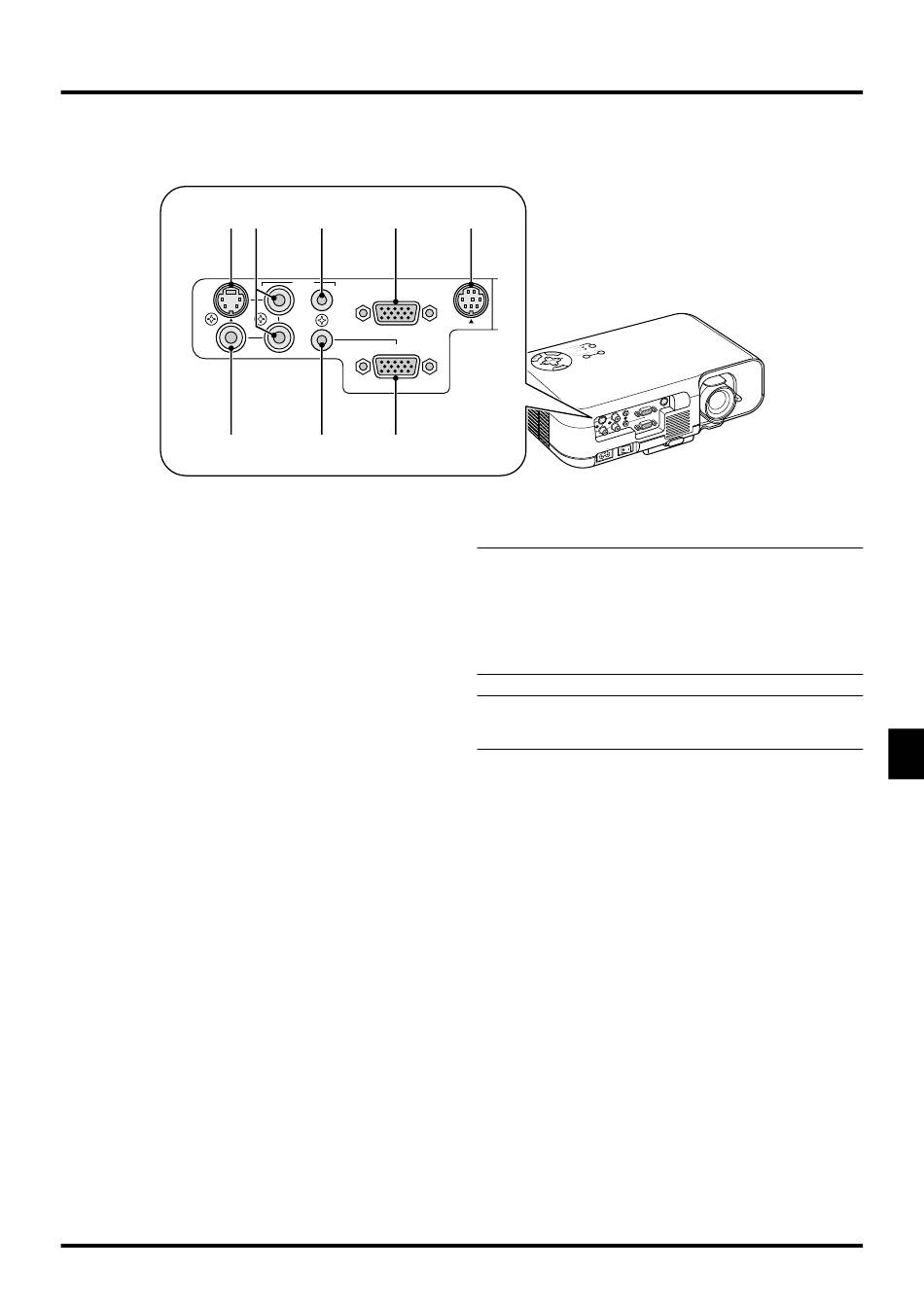

Ausstattung der Anschlußleiste
7
S-VIDEO
IN
VIDEO
IN
6
1. RGB-Eingang/Komponenten-Eingangsanschluß
(15-pol. Mini D-SUB)
Schließen Sie hier Ihren PC oder andere RGB-Einrichtungen
wie z.B. IBM-kompatible Computer an. Verwenden Sie hierfür
das mitgelieferte Signalkabel. Oder schließen Sie hier einen
Macintosh oder kompatiblen Computer an. Verwenden Sie
dafür das mitgelieferte Signalkabel.
2. RGB-Monitor-Ausgangsanschluß
(15-poliger Mini-D-Sub)
Verwenden Sie diesen Anschluß, um Ihr Computerbild an einen
externen Monitor entweder von der Eingangsquelle RGB
umzuleiten.
3. Audio-Eingang (Mini-Buchse)
Schließen Sie hier den Audio-Ausgang Ihres Computers an.
4. Audio-Eingang (RCA)
Schließen Sie hier den Audio-Ausgang eines Videorecorders,
DVD-Spielers oder LaserDisc-Spielers an.
5. Audio-Ausgang (Mini-Buchse)
Schließen Sie hier eine Audiokomponente an, z.B.
Lautsprecher. Dieser Ausgang ist nicht für Kopfhörer geeignet.
(Bei Anschluß einer Audiokomponente wird der Lautsprecher
des Projektors deaktiviert.)
Bei Anschluß eines Kabels mit Mini-Stecker an diese Buchse
werden die rechten und linken Audiokanäle nicht gemischt.
Mit anderen Worten, wird nur die linke AUDIO IN-Buchse
belegt, erfolgt nur Ausgabe des linken Audiokanals.
4
5
2
AUDIO
RGB OUT
L/MONO
OUT
IN
R
IN
IN
RGB IN
3
1
8
PC
CONTROL
IN
IN
AC
AC
HINWEIS1: ZU DEN AUDIO-EIN- UND -AUSGÄNGEN
Der Audio-Eingang 3 (mit Mini-Buchse) eignet sich
ausschließlich für RGB-Signalquellen.
Der Audio-Eingang 4 (mit RCA-Buchse) eignet sich
ausschließlich für S-Video-Signalquellen.
Der Audio-Ausgang 5 (mit Mini-Buchse) arbeitet wenn Audio-
Eingang 3 oder 4 ausgewählt wurde.
HINWEIS2: Während des Bereitschaftsbetriebs
An den angeschlossenen Monitor wird ein RGB-Signal
ausgegeben. Am Audioausgang liegt kein Signal an.
6. Video-Eingang (RCA)
An diesen Anschluß können Sie zur Videoprojektion einen
Videorekorder, DVD-Player, Laserdisc-Player oder eine
Dokumentenkamera anschließen.
7. S-Video-Eingang (4-pol. Mini DIN)
Schließen Sie hier den S-Video-Eingang von einer externen Quelle
wie z.B. einen VCR an.
8. PC-Steuerungsbuchse (8-pol. Mini DIN)
Schließen Sie hier Ihren PC zur Steuerung Ihres MultiSync
Projektors an. Damit können Sie mit einem seriellen Protokoll
den Projektor mit Ihrem PC steuern. Wenn Sie Ihr eigenes
Steuerungsprogramm schreiben wollen, finden Sie die
Befehlsbeschreibungen auf Seite G-43.
G–11
PC
RO L
CO NT
OU T
RG B
OU T
L/M ON
O
IN
IN
RG B
IN
R
IN
IN
IN
