Inhaltszusammenfassung für NEC VT580

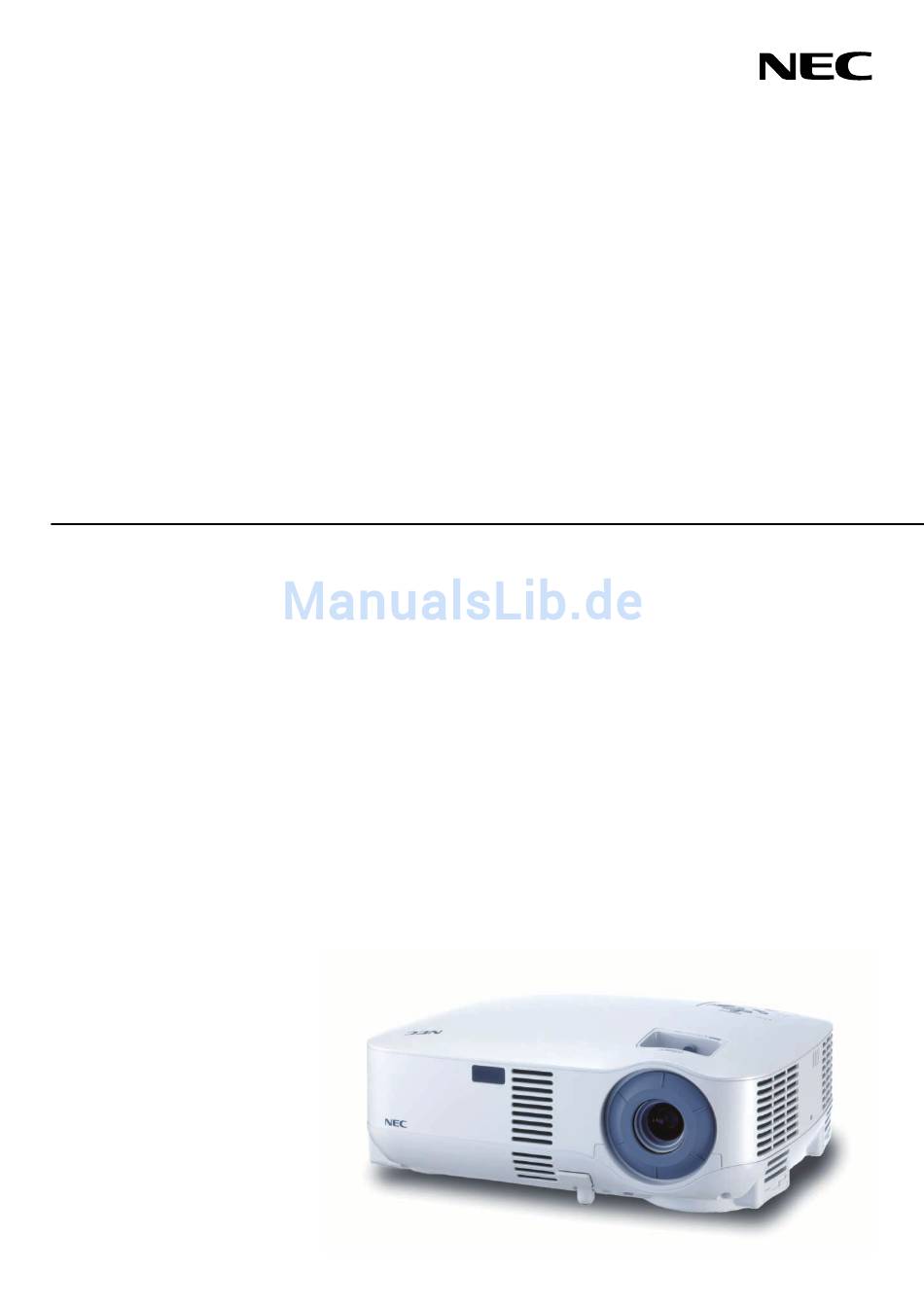

- Seite 1 Tragbarer Projektor VT580/VT480/VT58/VT48 Bedienungshandbuch...
- Seite 2 (3) Dieses Handbuch wurde mit größter Sorgfalt erstellt; sollten Sie dennoch Fragen zu einem Punkt haben, Fehler oder Auslassungen entdecken, wenden Sie sich bitte an uns. (4) Ungeachtet des Artikels (3), haftet NEC nicht für erhobene Ansprüche bei entgangenen Gewinnen oder anderen Angelegenheiten, die als Ursache der Projektorverwendung erachtet werden.
-
Seite 3: Sicherheitshinweise
Sicherheitshinweise Vorsichtsmaßnahmen Lesen Sie sich dieses Handbuch bitte sorgfältig durch, bevor Sie den NEC VT580/VT480/VT58/VT48 Projektor benutzen, und bewahren Sie das Bedienungshandbuch in greifbarer Nähe als spätere Referenz auf. Die Seriennummer Ihres Projektors befindet sich auf der Unterseite des Gerätes. Tragen Sie diese hier ein: VORSICHT Zum Ausschalten der Hauptspannung müssen Sie unbedingt den Netzstecker von der Netzsteckdose... -
Seite 4: Wichtige Sicherheitshinweise
Wichtige Informationen Wichtige Sicherheitshinweise Diese Sicherheitshinweise sollen eine lange Lebensdauer Ihres Projektors sicherstellen und vor Feuer und elektrischen Schlägen schützen. Lesen Sie diese Hinweise sorgfältig durch und beachten Sie alle Warnungen. Installation • Den Projektor unter folgenden Bedingungen nicht aufstellen: - auf einem instabilen Handwagen, Gestell oder Tisch. -
Seite 5: Vorsichtsmaßnahmen In Bezug Auf Feuer Und Elektroschläge
- Fassen Sie den Netzstecker nicht mit nassen Händen an. • Schalten Sie den Projektor aus, ziehen Sie das Netzkabel ab und lassen Sie den Gegenstand unter den folgenden Bedingungen von einem qualifizierten NEC Servicetechniker entfernen: - Wenn das Netzkabel oder der Netzstecker beschädigt oder ausgefranst ist. -
Seite 6: Vorsichtsmaßnahmen Zur Fernbedienung
Wichtige Informationen VORSICHT • Verwenden Sie den Kippfuß ausschließlich für den angegebenen Zweck. Ein Missbrauch wie z.B. die Benutzung des Kippfußes als Griff oder Aufhänger für die Wandmontage kann zu einer Beschädigung des Projektors führen. • Versenden Sie die Softtasche nicht durch einen Paketdienst und verschiffen Sie sie nicht. Der Projektor im Inneren der Softtasche könnte dadurch beschädigt werden. -
Seite 7: Inhaltsverzeichnis
Reichweite der drahtlosen Fernbedienung ----------------------------------------------- 8 2. Installation und Anschlüsse --------------------------------------------- 9 Aufstellung des Projektionsschirmes und des Projektors -------------------------------- 9 Auswahl eines Aufstellungsortes (VT580/VT480/VT58) ------------------------------- 9 Auswahl eines Aufstellungsortes (VT48) ------------------------------------------------ 10 Projektionsentfernung und Bildschirmgröße --------------------------------------------- 11 Herstellen der Anschlüsse --------------------------------------------------------------------- 13 Aktivieren des externen Displays des Computers. - Seite 8 Vergrößern eines Bildes ------------------------------------------------------------------------ 29 Änderung der Lampenbetriebsart ------------------------------------------------------------ 30 Vermeidung der unbefugten Verwendung des Projektors ----------------------------- 30 Verwendung des Empfängers für die drahtlose Maus (nur VT580/VT480) -------- 33 5. Anwendung des Bildschirm-Menüs -------------------------------- 35 Verwendung der Menüs ------------------------------------------------------------------------ 35 Menü-Elemente ----------------------------------------------------------------------------------- 37...
-
Seite 9: Wichtige Informationen
Netzkabel VGA-Signalkabel Fernbedienung (US: 7N080220) (7N520054) (7N900731) (EU: 7N080007) Nur für Nordamerika Registrierungskarte Befristete Garantie Nur für Europa Garantieschein Schnellaufbauanleitung CD-ROM Wichtige Informationen Bedienungshandbuch Nur für VT580 und VT480 Tragegriff (24FT9651) Empfänger für drahtlose Maus Schraube (M4 2: 24V00411) (7N900721) -
Seite 10: Einführung In Ihren Projektor
Mit der im Lieferumfang enthaltenen drahtlosen Fernbedienung und dem Empfänger für die drahtlose Maus können Sie Ihre PC-Maus drahtlos aus jeder beliebigen Position im Raum bedienen. Der Empfänger für die drahtlose Maus unterstützt nahezu alle PC’s mit USB-Anschluss (nur VT580 und VT480). Zu diesem Handbuch Der schnellste Weg für eine erfolgreiche Inbetriebnahme ist, sich bei den ersten Schritten Zeit zu nehmen und alles... -
Seite 11: Bezeichnungen Der Projektorteile
( → Seite 23) Lüftungsschlitze (Einlass) / Filterabdeckung Fernbedienungssensor ( → Seite 49) ( → Seite 8) Die Modelle VT580 und VT480 verfügen über zwei Filter Fokusring Die Modelle VT58 und VT48 verfügen ( → Seite 23) über einen Filter... -
Seite 12: Unterseite
1. Einführung Unterseite Hinterer Fuß (Links / Rechts) ( → Seite 22) Einstellbarer Kippfuß ( → Seite 22) Einstellbare Kippfußtaste Lampenabdeckung ( → Seite 22) ( → Seite 51) Anbringen des mitgelieferten Tragegriffs Sie können den Projektor mittels Tragegriff tragen, der fest am Projektor befestigt werden muss. Verwenden Sie zum Befestigen des im Lieferumfang enthaltenen Tragegriffs einen Phillips-Schraubendreher und die zwei mitgelieferten Schrauben. -
Seite 13: Ausstattung Der Geräteoberseite
1. Einführung Ausstattung der Geräteoberseite MENU SELECT LAMP STATUS POWER ON/STAND BY SOURCE AUTO ADJ. 1. LAMP-Anzeige (→ Seite 51,54) 2. STATUS-Anzeige (→ Seite 54) 3. POWER-Anzeige (→ Seite 19,27,54) 4. POWER-Taste (ON / STAND BY) ( ) (→ Seite 19,27) 5. -
Seite 14: Ausstattung Der Anschlussleiste
VIDEO IN AUDIO IN 1. COMPUTER 1- und 2 IN/ Komponenten- Eingangsstecker (15- poliger Mini D- Sub) (VT580/VT480) (→ Seite 13,14,16) COMPUTER IN/ Komponenten- Eingangsanschluss (15- poliger Mini D- Sub) (VT58/VT48) (→ Seite 13,14,16) 2. AUDIO IN- Minibuchse (Stereo Mini) (→... -
Seite 15: Bezeichnung Der Teile Des Fernbedienungsgerätes
1. Einführung Bezeichnung der Teile des Fernbedienungsgerätes POWER MAGNIFY PIC-MUTE PAGE DOWN MENU ENTER EXIT L-CLICK R-CLICK MOUSE VIDEO COMPUTER COMPUTER AUTO ADJ. S-VIDEO LAMP MODE VOLUME ASPECT HELP PICTURE FREEZE 1. Infrarot-Sender 13. VIDEO-Taste (→ Seite 8) (→ Seite 21) 2. -
Seite 16: Einlegen Der Batterie
1. Einführung Einlegen der Batterie Schließen Sie die Drücken Sie fest auf die Setzen Sie neue Batterien Batterieabdeckung, bis sie Batterieabdeckung und (AAA) ein. Achten Sie auf die einrastet.Verwenden Sie niemals schieben Sie sie ab. richtige Ausrichtung der verschiedene Batterietypen oder Batteriepole (+/–). -
Seite 17: Installation Und Anschlüsse
Projektor transportieren oder nicht verwenden. Aufstellung des Projektionsschirmes und des Projektors Auswahl eines Aufstellungsortes (VT580/VT480/VT58) Je weiter der Projektor vom Projektionsschirm oder der Wand entfernt ist, desto größer wird das Bild. Die kleinste Bilddiagonale beträgt 0,53m (21”), wenn der Projektor grob gemessen etwa 0,8m von der Wand oder dem Projektionsschirm entfernt aufgestellt ist. -
Seite 18: Auswahl Eines Aufstellungsortes (Vt48)
2. Installation und Anschlüsse Auswahl eines Aufstellungsortes (VT48) Je größer die Entfernung zwischen Projektor und Projektionsschirm oder Projektor und Wand, desto größer wird das Bild. Die kleinste Bilddiagonale beträgt 0,64m (25”), wenn der Projektor grob gemessen etwa 0,9 m von der Wand oder dem Projektionsschirm entfernt aufgestellt ist. -
Seite 19: Projektionsentfernung Und Bildschirmgröße
D = Vertikale Entfernung zwischen Linsenmitte und unterem Bildschirmteil (oberer Bildschirmmitte Bildschirmteil für Deckenprojektion) α = Projektionswinkel Linsenmmitte α HINWEIS: Die Entfernungen können um +/- 5 % variieren. Unterer Bildschirmmteil Unterer Projektorteil VT580/VT480/VT58 α Bildschirmgröße Diagonale Breite Höhe Weit Fern Weit Fern Zoll... -
Seite 20: Reflexion Des Bildes
Für nähere Informationen wenden Sie sich bitte an nur wenig Platz zur Verfügung steht, in den Genuss Ihren NEC-Fachhändler. eines viel größeren Bildes. Kontaktieren Sie Ihren NEC- * Versuchen Sie nicht, den Projektor selbst zu Händler, falls Sie ein Spiegelsystem benötigen. Wenn installlieren. -
Seite 21: Herstellen Der Anschlüsse
Normalerweise wird das externe Display mit der Tastenkombination der ‘Fn”-Taste und einer der 12 Funktionstasten ein- oder ausgeschaltet. NEC-Laptops verwenden z.B. die Tastenkombination Fn + F3, während Dell-Laptops die Tastenkombination Fn + F8 verwenden, um durch die Auswahlmöglichkeiten des externen Displays zu schalten. -
Seite 22: Anschließen Des Scart-Ausgangs (Rgb)
TIPP: Falls eine DVD- oder Videorecorder-Quelle nicht ordnungsgemäß angezeigt wird, stoppen Sie die Wiedergabe bitte und starten Sie sie anschließend erneut. HINWEIS: Bei diesem Anschluss ist kein Audiosignal verfügbar. TIPP: Der ADP-SC1 SCART-Adapter ist bei Ihrem NEC-Fachhändler in Europa erhältlich. Für weitere Informationen wenden Sie sich bitte an Ihren NEC-Fachhändler in Europa. -
Seite 23: Anschluss Eines Externen Monitors
HINWEIS: • Ein Daisychain-Anschluss ist nicht möglich. • Das Signal vom COMPUTER 2 IN-Anschluss kann bei den Modellen VT580 und VT480 nicht über den MONITOR OUT- Anschluss ausgegeben werden. • Die Modelle VT58 und VT48 verfügen nicht über AUDIO OUT-Anschlüsse. -
Seite 24: Anschluss Ihres Dvd-Players Mit Komponenten-Ausgang
2. Installation und Anschlüsse Anschluss Ihres DVD-Players mit Komponenten-Ausgang VT580/VT480 VT58/VT48 AUDIO IN COMPUTER 1 IN COMPUTER IN PC CONTROL MONITOR OUT(COMP 1) S-VIDEO COMPUTER 1 IN AUDIO IN PC CONTROL MONITOR OUT S-VIDEO COMPUTER IN COMPUTER 2 IN AUDIO OUT... -
Seite 25: Anschluss Ihres Videorekorders Oder Laserdisc-Players
2. Installation und Anschlüsse Anschluss Ihres Videorekorders oder LaserDisc-Players AUDIO IN S-VIDEO IN PC CONTROL MONITOR OUT(COMP 1) S-VIDEO COMPUTER 1 IN AUDIO IN COMPUTER 2 IN AUDIO OUT VIDEO IN AUDIO IN VIDEO IN S-Videokabel (nicht im Lieferumfang enthalten) Videokabel (nicht im Lieferumfang enthalten) Audiogerät... -
Seite 26: Anschluss Des Im Lieferumfang Enthaltenen Netzkabels
2. Installation und Anschlüsse Anschluss des im Lieferumfang enthaltenen Netzkabels Schließen Sie das mitgelieferte Netzkabel an den Projektor an. Schließen Sie zunächst den zweipoligen Stecker des im Lieferumfang enthaltenen Netzkabels an den AC IN-Eingang des Projektors und dann den anderen Stecker an eine Wandsteckdose an. An eine Wandsteckdose. -
Seite 27: Bildprojektion (Grundbetrieb)
3. Bildprojektion (Grundbetrieb) Dieses Kapitel beschreibt das Einschalten des Projektors und das Projizieren eines Bildes auf den Projektionsschirm. Einschalten des Projektors HINWEIS: • Der Projektor verfügt über zwei Netzschalter: einen Hauptnetzschalter und eine POWER-Taste (ON / STANDBY) (POWER ON und OFF auf der Fernbedienung). •... -
Seite 28: Hinweis Zum Eröffnungsbildschirm (Menüsprachen-Auswahlbildschirm)
3. Bildprojektion (Grundbetrieb) Hinweis zum Eröffnungsbildschirm (Menüsprachen-Auswahlbildschirm) Beim ersten Einschalten des Projektors erscheint das Eröffnungsmenü. In diesem Menü haben Sie die Möglichkeit aus 8 Menüsprachen eine Sprache auszuwählen. Verfahren Sie zum Auswählen einer Menüsprache bitte wie folgt: 1. Wählen Sie mit der SELECT –Taste eine der 8 Sprachen als Menüsprache aus. -
Seite 29: Quellenwahl
SELECT Jedesmal, wenn Sie die SOURCE-Taste mindestens 2 Sekunden lang LAMP gedrückt halten, ändert sich die Eingangsquelle wie folgt: STATUS POWER VT580/VT480 ON/STAND BY SOURCE AUTO ADJ. Computer1 → Computer2 → Video → S-Video → Computer1 → ... VT58/VT48 Computer → Video → S-Video → Computer → ... -
Seite 30: Einstellung Der Bildgröße Und Bildposition
3. Bildprojektion (Grundbetrieb) Einstellung der Bildgröße und Bildposition Stellen Sie den Projektor auf eine flache, waagerechte Unterlage und stellen Sie sicher, dass er rechtwinklig zum Projektionsschirm steht. Heben Sie die Vorderkante des Projektors an, um das Bild vertikal zu zentrieren. Wenn das projizierte Bild nicht rechtwinklig zum Projektionsschirm erscheint, verwenden Sie bitte zur Korrektur die Trapez-Funktion. - Seite 31 3. Bildprojektion (Grundbetrieb) Zoom VT580/VT480/VT58 VT580/VT480/VT58 Stellen Sie die Bildgröße auf dem Bildschirm mit Hilfe des ZOOM-Hebels ein. VT48 VT48 Mit Hilfe der sich am Projektorgehäuse befindlichen Digi- tal-ZOOM-Taste können Sie die das Bild elektronisch vergrößern oder verkleinern. HINWEIS: Der Digital-Zoom kann ein verschwommenes Bild verursachen, da das Zoomen elektronisch ausgeführt wird.
-
Seite 32: Trapezverzerrungskorrektur
3. Bildprojektion (Grundbetrieb) Trapezverzerrungskorrektur Trapezverzerrungskorrektur Wenn der Bildschirm vertikal verzerrt ist, vergrößert sich die Trapezverzerrung. Befolgen Sie die folgenden Schritte, um die Trapezverzerrung zu korrigieren HINWEIS: Die Trapezkorrektur kann ein leichtes Verschwimmen des Bildes verursachen, da die Korrektur elektronisch durchgeführt wird. HINWEIS: Der Bereich für die Trapezverzerrungskorrektur kann je nach Signal oder Auswahl des Bildseitenverhältnisses eingeschränkt werden. -
Seite 33: Einstellung Mit Der Auto Trapez-Funktion (Nur Vt580)
3. Bildprojektion (Grundbetrieb) Einstellung mit der Auto Trapez-Funktion (nur VT580) Die automatische Trapezkorrektur korrigiert die vertikale Verzerrung des projizierten Bildes. Hierzu ist keine spezielle Vorgehensweise erforderlich. Stellen Sie den Projektor einfach auf einer waagerechten Unterlage auf. TIPP: Auch wenn die Menüeinstellung für [Auto Trapez] eingeschaltet ist, kann [Trapez] manuell eingestellt werden. -
Seite 34: Automatische Optimierung Des Rgb-Bildes
3. Bild-projektion (Grundbetrieb) Automatische Optimierung des RGB-Bildes Einstellung des Bildes mit Hilfe der Automatik-Einstellfunktion Automatische Optimierung des RGB-Bildes. Drücken Sie zum automatischen Optimieren des RGB-Bildes die AUTO ADJ.-Taste. Diese Einstellung kann erforderlich sein, wenn Sie Ihren Computer das erste Mal anschließen. [Schlechtes Bild] MENU L-CLICK... -
Seite 35: Ausschalten Des Projektors
3. Bildprojektion (Grundbetrieb) Ausschalten des Projektors Ausschalten des Projektors: MENU 1. Drücken Sie zunächst die POWER-Taste (ON/STAND POWER BY) am Projektorgehäuse oder die sich auf der MAGNIFY PIC-MUTE PAGE SELECT Fernbedienung befindliche POWER OFF-Taste. Die DOWN LAMP [Strom ausschalten Sind Sie sicher ?]- Meldung STATUS MENU POWER... -
Seite 36: Nach Dem Betrieb
3. Bildprojektion (Grundbetrieb) Nach dem Betrieb Vorbereitung: Stellen Sie sicher, dass der Projektor ausgeschaltet ist. 1. Ziehen Sie den Netzstecker. 2. Trennen Sie alle sonstigen Kabel ab. 3. Ziehen Sie die einstellbaren Kippfüße ein, falls diese ausgezogen sind. 4. Decken Sie die Linse mit der Linsenabdeckung ab. 5. -
Seite 37: Praktische Funktionen
MAGNIFY PIC-MUTE PAGE drücken Sie die Taste noch einmal. DOWN MENU HINWEIS: Sie können den aus der AUDIO OUT-Buchse (Stereo mini) des VT580/VT480 ENTER EXIT ausgegebenen Ton ausschalten. · Einfrieren eines Bildes S-VIDEO LAMP MODE Drücken Sie zum Einfrieren eines Bildes die FREEZE-Taste. Drücken... -
Seite 38: Änderung Der Lampenbetriebsart
Das Menü wird gezeigt. 2. Verwenden Sie die SELECT oder -Taste, um [Einrichten] auszuwählen und drücken Sie dann die ENTER-Taste. Menübeispiel für den VT580, VT480 und VT58 3. Verwenden Sie die SELECT oder -Taste, um [Installation] auszuwählen. 4. Verwenden Sie die SELECT oder -Taste, um [Sicherheit] auszuwählen und drücken Sie dann die... - Seite 39 Nun wird der Eingabebildschirm [Schlüsselwort bestätigen] angezeigt. HINWEIS: Vergessen Sie nicht Ihr Schlüsselwort. Sollten Sie Ihr Schlüsselwort vergessen, wird Ihnen NEC oder Ihr Fachhändler Ihren Entsperrcode zur Verfügung stellen. Einzelheiten hierzu finden Sie am Ende dieses Kapitels.( → Seite 32) 7.
-
Seite 40: Deaktivieren Der Sicherheitsfunktion
4. Praktische Funktionen Einschalten des Projektors bei aktivierter Sicherheitsfunktion: 1. Drücken Sie den Hauptnetzschalter in die Ein-Position (I). 2. Halten Sie die POWER- oder die ON/STAND BY-Taste für mindestens 1 Sekunde gedrückt. Der Projektor schaltet sich ein und zeigt eine Nachricht darüber an, dass die Sicherheitsfunktion des Projektors aktiviert ist. 3. -
Seite 41: Anschluss Des Empfängers Für Die Drahtlose Maus An Ihren Computer
4. Praktische Funktionen Verwendung des Empfängers für die drahtlose Maus (nur VT580/VT480) Der Empfänger für die drahtlose Maus ermöglicht Ihnen die Steuerung der Computer-Mausfunktionen per Fernbedienung. Dies ist besonders praktisch, um durch die mit dem Computer erstellten Präsentationen zu klicken. -
Seite 42: Bedienung Ihrer Computer-Maus Von Der Fernbedienung
4. Praktische Funktionen Bedienung Ihrer Computer-Maus von der Fernbedienung Sie können Ihre Computer-Maus von der Fernbedienung aus bedienen. PAGE UP / DOWN-Taste: Zum Durchlaufen des Fenster-Anzeigebereiches oder zum Anzeigen des vorherigen oder nächsten Dias in PowerPoint auf Ihrem Computer. SELECT -Tasten: Für die Bewegung des Maus-Cursors auf Ihrem Computer. -
Seite 43: Anwendung Des Bildschirm-Menüs
5. Anwendung des Bildschirm-Menüs Verwendung der Menüs HINWEIS: Das Bildschirm-Menü wird während der Projektion eines bewegten Halbvideobildes möglicherweise nicht richtig angezeigt.. 1. Drücken Sie zum Aufrufen des Menüs die sich auf der Fernbedienung oder am Projektorgehäuse befindliche MENU-Taste. POWER MAGNIFY PIC-MUTE PAGE DOWN... - Seite 44 5. Anwendung des Bildschirm-Menüs 4. Wählen Sie mit der sich auf der Fernbedienung oder am Projektorgehäuse befindlichen SELECT-Taste oder die Option aus, die Sie einstellen oder eingeben möchten. 5. Einstellung des Wertes einer ausgewählten Option oder Auswahl einer Option. Die Einstellungen bleiben bis zur nächsten Einstellung gespeichert. Drücken Sie die EXIT -Taste, um zum vorherigen Bildschirm zurückzukehren.
-
Seite 45: Menü-Elemente
5. Anwendung des Bildschirm-Menüs · Menü-Elemente Titel Bildlaufleiste Hervorheben Quelle Noch verbleibende Zeit des Ausschalttimers Optionsschaltfeld Volles Dreieck Kontrollzeichen Registerkarte Thermometer-Symbol Schlüssel-Symbol Menüfenster oder Dialogfelder haben normalerweise folgende Elemente: Titel .......... Zeigt den Menü-Titel an. Hervorhebung ......Zeigt das ausgewählte Menü oder die ausgewählte Option an. Quelle ........ -
Seite 46: Liste Der Menü-Optionen
Inaktiv Inaktiv, 0:05, 0:10, 0:20, 0:30 Gebläsemodus Auto Auto, Hoch Signalauswahl Computer 1(VT580/VT480) RGB/Komponenten RGB/Komponenten, RGB, Komponenten, Scart Computer 2(VT580/VT480) RGB/Komponenten RGB/Komponenten, RGB, Komponenten Computer(VT58/VT48) RGB/Komponenten RGB/Komponenten, RGB, Komponenten, Scart Video Auto Auto, NTSC3.58, NTSC4.43, PAL, PAL-M, PAL-N, PAL60, SECAM... - Seite 47 5. Anwendung des Bildschirm-Menüs Information Optionen Verwendungsdauer Verbl. Lampenbetr. -Dauer Verstr. Lampenbetr. -Std. Verstr. Filterbetr. -Std. Verstr. Proj. -Betr. -Std. Quelle Quellenindex Horizontale Frequenz Vertikale Frequenz Signaltyp RGB, Komponenten, Scart, Video, S-Video Videotyp NTSC, NTSC3.58, NTSC4.43, PAL, PAL-M, PAL-N, PAL60, SECAM Synch.
-
Seite 48: Menü-Beschreibungen & Funktionen [Bildeinstellung]
5. Anwendung des Bildschirm-Menüs ¿ Menü-Beschreibungen & Funktionen [Bildeinstellung] Voreinstellung Bei der Auswahl der durch den Benutzer einzustellenden Voreinstellung wird das Untermenü angezeigt. Sie können sowohl Gamma als auch Farbe einstellen. Wählen Sie dafür zuerst [Voreinstellung] und drücken Sie die ENTER-Taste;... -
Seite 49: Einstellung Der Weißbalance [Weißabgleich]
5. Anwendung des Bildschirm-Menüs Einstellung der Weißbalance [Weißabgleich] Mit diesen Tasten können Sie den Weißabgleich einstellen. Die Einstellung der Helligkeit für jede einzelne Farbe (RGB) dient der Einstellung des Bildschirm-Schwarzpegels. Die Einstellung des Kontrastes für jede einzelne Farbe (RGB) dient der Einstellung des Bildschirm-Weißpegels. Einstellung der Helligkeit, des Kontrastes, der Schärfe, der Farbe und des Farbtons Sie können Helligkeit, Kontrast, Bildschärfe, Farbe und Farbton TIPP: Wenn eine der Optionen [Helligkeit], [Kontrast], [Bildschärfe], [Farbe] oder [Farbton] hervorgehoben ist, wird durch... - Seite 50 5. Anwendung des Bildschirm-Menüs HINWEIS: • Wenn Sie sich ein RGB-Bild mit einer höheren Auflösung als der natürlichen Auflösung des Projektors anzeigen lassen, wird das Bild selbst bei Auswahl der Option [Natürlich] als [Normal] angezeigt. Nur wenn Sie sich ein RGB-Bild mit einer geringeren Auflösung als der natürlichen Auflösung des Projektors anzeigen lassen, kann das Bild in seiner wahren Auflösung [Natürlich] angezeigt lassen werden.
-
Seite 51: Menü-Beschreibungen & Funktionen [Einrichten]
² Menü-Beschreibungen & Funktionen [Einrichten] [Allgemeines] VT580 VT480/VT58/VT48 Aktivierung der automatischen Trapezverzerrungskorrektur [Auto Trapez] (nur VT580) Diese Funktion ermöglicht dem Projektor, seinen Ankippwert zu erfassen und die vertikale Trapezverzerrung automa- tisch zu korrigieren. Wählen Sie zum Einschalten der automatische Trapezverzerrungskorrektur die Option [Aktiv]. -
Seite 52: Auswahl Der Menüsprache [Sprache]
5. Anwendung des Bildschirm-Menüs Auswahl der Menüsprache [Sprache] Sie können eine von 21 Sprachen für die Bildschirm-Anweisungen auswählen. [Installation] VT580/VT480/VT58 VT48 Auswählen der Projektor-Ausrichtung [Ausrichtung] Diese Funktion stellt Ihr Bild der Projektionsart entsprechend ein. Die Optionen sind: Frontprojektion, Deckenrückprojektion, Rückprojektion und Deckenfrontprojektion. - Seite 53 5. Anwendung des Bildschirm-Menüs Aktivierung der Sicherheitsfunktion [Sicherheit] Durch diese Option wird die Sicherheitsfunktion ein- oder ausgeschaltet. Wenn nicht zuvor das ordnungsgemäße Schlüsselwort eingegeben wird, ist der Projektor nicht in der Lage, ein Bild zu projizieren. (→ Seite 30) Auswahl der Menü-Farbe [Auswählen der Menüfarbe] Als Menü-Farbe stehen zwei Farbmodi zur Auswahl: Farbe oder Monochrom.
-
Seite 54: Aktivierung Des Gebläsegeschwindigkeitsmodus [Gebläsemodus]
5. Anwendung des Bildschirm-Menüs Aktivierung des Gebläsegeschwindigkeitsmodus [Gebläsemodus] Diese Option ermöglicht Ihnen die Auswahl zwischen zwei Gebläsemodi: Auto-Modus und Hochgeschwindigkeitsmodus. Auto ...... Die Laufgeschwindigkeit der eingebauten Lüfter variiert entsprechend der internen Temperatur. Hoch ...... Die eingebauten Lüfter laufen mit einer festgelegten hohen Geschwindigkeit. Wenn Sie die Temperatur im Innern das Projektors schnell herunterkühlen möchten, wählen Sie [Hoch]. -
Seite 55: Menü-Beschreibungen & Funktionen [Information]
Herunterzählen beginnt. Wenn die noch verbleibende Lampenbetriebszeit 0 Stunden erreicht, kann der Projektor unabhängig davon, ob als Lampen-Modus Normal oder Eco eingestellt ist, nicht mehr eingeschaltet werden. Lampenlebensdauer (Std.) Modell Austauschlampe Normal VT580/VT480 2000 3000 VT85LP VT58/VT48 3000 4000... -
Seite 56: Menü-Beschreibungen & Funktionen [Reset]
5. Anwendung des Bildschirm-Menüs [Version] [Firmware] Version [Data] Version Menü-Beschreibungen & Funktionen [Reset] Rückstellung auf die Werkseinstellungen [Reset] Die Funktion Werkseinstellung ermöglicht Ihnen, für Quellen vorgenommene Einstellungen und Eingaben auf die Werkseinstellungen zurückzusetzen, wobei folgende Ausnahmen gelten: [Aktuelles Signal] Stellt die Einstellungen für das aktuelle Signal auf die Werte der Hersteller-Voreinstellungen zurück. Die zurückzustellenden Punkte sind: [Voreinstellung], [Helligkeit], [Kontrast], [Farbe], [Farbton], [Bildschärfe], [Bild- format], [Horizontal], [Vertikal], [Takt], [Phase] und [Rauschunterdrückung]. -
Seite 57: Wartung
1. Entfernen Sie die Filterabdeckung, indem Sie die Abdeckung an der Arretierung herunterdrücken, bis sie sich löst. HINWEIS: Die Modelle VT580 und VT480 verfügen über zwei Filter; die Modelle VT58 und VT48 über nur einen. Arretierung 2. Streifen Sie den Filter (Schwamm) vorsichtig ab und tauschen sie ihn gegen einen neuen Filter aus. -
Seite 58: Reinigung Des Gehäuses Und Der Linse
6. Wartung 3. Setzen Sie die neue Filterabdeckung auf. 4. Löschen Sie die Filterbetriebsstunden. Wählen Sie zur Rückstellung der Filterbetriebszeit im Menü [Reset] → [Filterbetr. -Std. Löschen] aus. (→ Seite für die Rückstellung der Filterbetriebszeit.) HINWEIS: Waschen Sie die Filterabdeckung nicht mit Seife und Wasser. Seife und Wasser führen zu einer Beschädigung der Filtermembran. -
Seite 59: Austausch Der Projektionslampe
Betriebsstunden (bis zu 3000* Stunden im Eco-Modus) benutzt wird, kann die Glühbirne zerplatzen und die einzelnen Glasstücke werden im Lampengehäuse verstreut. Fassen Sie die Splitter nicht an, da Sie sich daran verletzen könnten. Beauftragen Sie im Falle einer zerplatzten Lampe Ihren NEC-Fachhändler mit dem Lampenaustausch. - Seite 60 (1)Setzen Sie das neue Lampengehäuse ein, bis es in der Fassung einrastet. VORSICHT Verwenden Sie ausschließlich die NEC-Austauschlampe VT85LP (VT580/VT480) oder VT80LP (VT58 / VT48). Bestellen Sie die Lampe bei Ihrem NEC-Fachhändler. (2)Befestigen Sie das Lampengehäuse mit den beiden Befestigungsschrauben.
- Seite 61 6. Wartung 6. Schließen Sie das mitgelieferte Netzkabel an, schalten Sie zunächst den Hauptnetzschalter und dann den Projektor ein. 7. Wählen Sie schließlich das Menü → [Reset] → [Lampenbetr. -Std. Löschen], um die Lampenbetriebsstunden zurückzustellen. HINWEIS: Nach 2100* Betriebsstunden (3100* Betriebsstunden : im Eco Modus) schaltet sich der Projektor aus und setzt sich in den Standby-Modus.
-
Seite 62: Anhang
7. Anhang Fehlersuche Dieses Kapitel hilft Ihnen bei der Beseitigung von Störungen, die bei der Einrichtung oder während des Betriebes Ihres Projektors auftreten können. Anzeige-Meldungen Netzanzeige (POWER) Anzeige-Zustand Projektor-Zustand Hinweis Die Hauptstromversorgung ist ausgeschaltet – Anzeige blinkt Grün 0,5 Sek. Ein, Der Projektor macht sich einschaltbereit. - Seite 63 • Stellen Sie sicher, dass die Entfernung zwischen Projektor und Projektionsschirm innerhalb des Einstellungsbereiches der Linse liegt. Siehe Seiten für VT580/VT480/VT58 und für VT48. • Kondensation kann sich auf der Linse bilden, wenn ein kalter Projektor in einen warmen Raum gebracht und eingeschaltet wird.
- Seite 64 Laptops wird das externe Display durch eine Funktionstasten-Kombination aktiviert / entaktiviert. Normalerweise wird das externe Display mit der Tastenkombination der ‘Fn”-Taste und einer der 12 Funktionstasten ein- oder ausgeschaltet. NEC-Laptops verwenden z.B. die Tastenkombination Fn + F3, während Dell-Laptops die Tastenkombination Fn + F8 verwenden, um durch die Auswahlmöglichkeiten des externen Displays zu schalten.
-
Seite 65: Technische Daten
7. Anhang Technische Daten Dieses Kapitel liefert Ihnen technische Informationen über die Leistung des Projektors VT580/VT480/ VT58/VT48. Modellnummer VT580/VT480/VT58/VT48 Optische Daten LCD-Feld 0,6" p-Si TFT Aktiv-Matrix mit Micro Lens Array Auflösung VT580/VT58: 1024 768 Pixel* natürliche, bis zu UXGA mit Ad-... - Seite 66 112 mm (H) 258 mm (T) (ohne vorstehende Teile) Gewicht VT580/VT480: ca. 2,9 kg / 6,4 Pfund VT58/VT48: ca. 2,8 kg / 6,2 Pfund Umgebungsbedingungen Betriebstemperaturen: 5° bis 40° C (Bei 35° C bis 40° C wird der Eco-Modus automatisch ausgewählt.) 20 % bis 80 % Luftfeuchtigkeit (keine Kondensation) Lagertemperaturen: -10°...
-
Seite 67: Gehäuseabmessungen
7. Anhang Gehäuseabmessungen Obwohl das Erscheinungsbild leicht abweicht, verfügen die Geräte VT580, VT480, VT58 und VT48 über die gleichen Abmessungen. Linsenmitte 308,7 (12,2") 83 (3,3") 71,35 (2,8") Linsenmitte PUSH Einheit: mm (zoll) -
Seite 68: Pinbelegung Des D-Sub Computer-Eingangsanschlusses
Signalpegel Masse Videosignal: 0,7 Vp-p (Analog) Rote Masse Cr-Masse Synch.-Signal: TTL level Grüne Masse Y-Masse Blaue Masse Cb-Masse Nicht belegt Synch.-Signal-Masse SCART Synch. Bidirektionale DATA (SDA)* Horizontal-Synch. oder Signalgemisch-Synch. Vertical-Synch. Datentakt* * Nur der vom VT580/VT480 unterstützte COMPUTER 1- Eingangsanschluss. -
Seite 69: Liste Kompatibler Eingangssignale
15,63 50,00 Interlace #: Die in obiger Liste mit # gekennzeichneten Bilder sind mit Advanced AccuBlend komprimiert. (VT580/VT58) @:Die in obiger Liste mit @ gekennzeichneten Bilder sind mit Advanced AccuBlend komprimiert. (VT480/VT48) HINWEIS: Einige Signalgemisch-Synch.-Signale werden möglicherweise nicht richtig angezeigt. -
Seite 70: Pc-Steuercodes Und Kabelanschlüsse
7. Anhang PC-Steuercodes und Kabelanschlüsse PC-Steuercodes (VT580/VT480) Funktion Codedaten POWER ON POWER OFF INPUT SELECT COMPUTER 1 INPUT SELECT COMPUTER 2 INPUT SELECT VIDEO INPUT SELECT S-VIDEO PICTURE MUTE ON PICTURE MUTE OFF SOUND MUTE ON SOUND MUTE OFF PC-Steuercodes (VT58/VT48) - Seite 71 7. Anhang PC-Steueranschluss (8-pol. DIN) Zum T D des PC’s Zur Masse (GND) des PC’s Zum R D des PC’s HINWEIS: Pins 2, 3, 5, 6 und 8 sind im Inneren des Projektors belegt.
-
Seite 72: Checkliste Für Die Fehlersuche
7. Anhang Checkliste für die Fehlersuche Bevor Sie Ihren Fachhändler oder einen Kundendienst kontaktieren, sollten Sie zunächst anhand der nachfolgenden Liste prüfen, ob eine Reparatur wirklich erforderlich ist. Beziehen Sie sich auch auf das Kapitel “Fehlersuche” in Ihrem Bedienungshandbuch. Die nachfolgende Checkliste erleichtert uns die Behebung Ihres Störung erheblich. * Drucken Sie die nachfolgenden Seiten aus. - Seite 73 Modellnummer des Fernbedienungsgerätes: Notebook / Tischgerät Natürliche Auflösung: Bildwiederholfrequenz: Video-Adapter: Sonstiges Projektor DVD-Player Videogerät Signalkabel Videorekorder, DVD-Player, Videokamera, Videospiel oder NEC-Norm oder Kabel von einem anderen Hersteller? Sonstiges Modellnummer: Länge: Zoll / m Hersteller: Verteilerverstärker Modellnummer: Modellnummer: Umschalter Modellnummer: Adapter...
-
Seite 74: Travelcare-Führer
Bitte beachten Sie, dass der Umfang von TravelCare sich vom Umfang herrühren. der dem Produkt beiliegenden Garantie teilweise unterscheidet. 6) Probleme oder Schäden, die durch andere als von NEC angegebene am Produkt angeschlossene Verschleißteile oder Serviceleistungen von TravelCare Geräte hervorgerufen werden. - Seite 75 WEB-Adresse: http://www.nec.com.tw HINWEIS: In den Ländern, die mit einem Sternchen (*) gekennzeichnet sind, wird der Ersatzprodukt-Verleihservice angeboten. (Abgedeckte Regionen) Taiwan NEC Solutions Asia Pacific Pte. Ltd Adresse: 401 Commonwealth Drive, #07-02, Haw Par Technocentre, Singapore 149598 Telefon: +65 273 8333...
-
Seite 76: Anmeldungsformular Für Das Travelcare-Serviceprogramm
7. Anhang P-1/ Datum: AN: NEC oder NEC autorisierter Service-Center: ABS: (Firma & Name mit Unterschrift) Sehr geehrte Damen und Herren, ich möchte mich für Ihr TravelCare-Serviceprogramm, basierend auf dem beiliegenden Registrierungs- und Qualifikationsformular, anmelden und stimme den folgenden Bedingungen zu, ferner bin ich damit einverstanden, dass die Servicekosten von meinem Kreditkartenkonto abgebucht werden, falls ich die geliehenen Ersatzgeräte nicht innerhalb der angegebenen Frist zurückgebe. - Seite 77 Produktes sind, das durch diese Garantie abgedeckt ist); 4) Höhere Gewalt, Feuer, Überschwemmung, Kriegsereignisse, Gewaltakt oder ähnliche Vorkommnisse; 5) Jeder Versuch seitens einer Person, die nicht zum NEC autorisierten Personal gehört, das Produkt zu justieren, zu verändern, zu reparieren, zu installieren oder Servicearbeiten daran durchzuführen.
