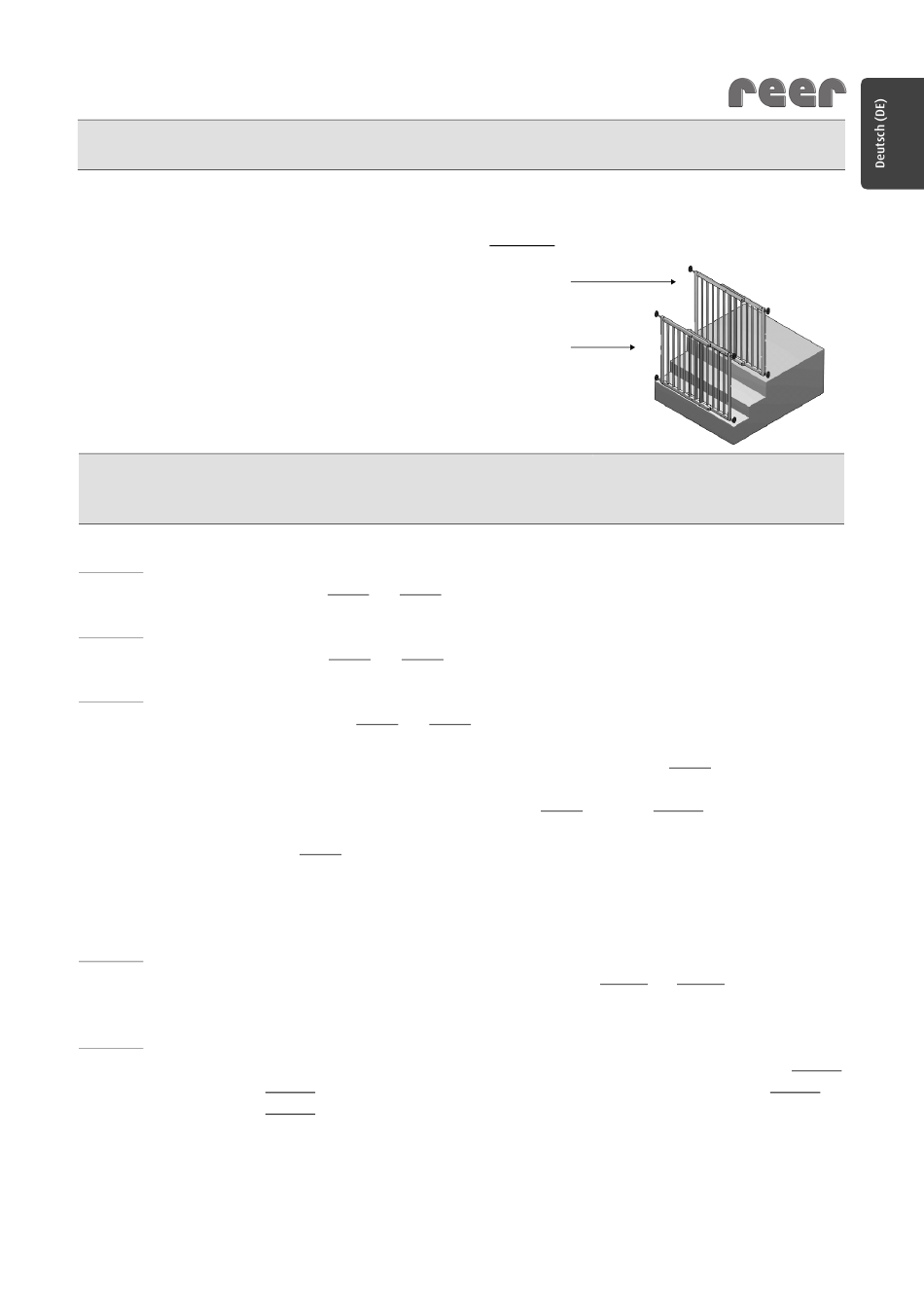

Die Treppenmontage
Besonders gut geeignet für die Montage am oberen Ende einer Treppe, da es komplett
öffnet und es keine Stolperfalle gibt. Hierbei ist die Öffnungsrichtung durch den Einbau des
beiliegenden Stoppers (o) zu begrenzen. (Schritt 4)
(A) Am oberen Ende der Treppe auf dem Treppen-
ansatz und nicht auf einer der Stufen anbringen
(B) Wenn das Kinderschutzgitter am Fuß der Treppe
eingesetzt wird, sollte es vorn an der niedrigsten
Stufe angebracht werden
ACHTUNG: Das Gitter immer von der Gefahrenstelle weg öffnen, um gefährliche Situationen zu
Montage
Schritt 1
Schrauben Sie die Justierschrauben mit Kontermutter (c) oben und unten ca. 20 mm in das
Gitterfach (a), Abb. 1 und Abb. 2 (Die Endeinstellung der Justierschrauben erfolgt später.)
Schritt 2
Schrauben Sie die Scharnierbolzen mit Kontermutter (d) oben und unten ca. 20 mm in das
Gitterfach (b), Abb. 3 und Abb. 4 (Die Endeinstellung der Scharnierbolzen erfolgt später.)
Schritt 3
Stellen Sie die Gitterfächer (a) und (b) bündig so nebeneinander, dass zwischen den Gitterfächern
kein Spalt entsteht Abb. 5 und Abb. 6.
Schieben Sie diese nun soweit auseinander, dass der Abstand der letzten Gitterstrebe und der
Wand - oder Türfläche mindenstens 30mm und maximal 62mm ist. Abb. 8
Montage der
Montieren Sie die Montagehalterungen (g) oben Abb. 9 und unten Abb. 10 zwischen zwei
vertikale Gitterstreben. Achtung: Die Gitterstreben dürfen nie zwischen der Montagehalterung
Montagehalterung
verlaufen Abb. 7.
Verschrauben der
Verschrauben Sie die Abdeckschalen oben (f) und unten (e) mit der Montagehalterung (g). Hierzu
Montagehalterung
mit den Schraubenhülsen (k) von der Gegenseite fest verschrauben.
Schritt 4
Optional kann der Stopper (o) wahlweise links oder rechts eingefügt werden. Montieren Sie die Stopper
Montage des
(o) an der gewünschten Seite der Gelenkstützen (m) und (n). Abb. 11 und Abb. 12
Stoppers
Schritt 5
Markieren Sie mit Hilfe der Montageschablone (q) die Position der für die Gelenkstützen (m) und
(n) benötigten Schraubenlöcher. Diese sind mit der Bezeichnung „LATCH" gekennzeichnet! Abb. 14
Montage der
Gelenkstütze
und Abb. 16 Schrauben Sie die Gelenkstützen mit den Holz-Montageschrauben (l) fest. Abb. 15
und Abb. 17
Bei einem anderen Befestigungsuntergrund geeignete Schrauben und Dübel verwenden. 1)
vermeiden!
- 5 -
1) nicht im Lieferumfang enthalten
