Schritt 6
Markieren Sie mit Hilfe der Montageschablone (q) die Position der für die Scharniere (h) benötigten
Montage der
Schraubenlöcher. Abb. 19 und Abb. 20 Diese sind mit der Bezeichnung „HINGE" gekennzeichnet!
Scharniere
In diesem Schritt werden die Montageschrauben (l) nur in das untere Schraubenloch der Scharniere
geschraubt. Abb. 21 und Abb. 22
Setzen Sie nun die zusammengesetzten Gitterfächer mit den vormontierten Scharnierbolzen auf
die Scharniere. Dabei das eingehängte Gitter vorn etwas abstützen zur Gewichtsentlastung.
Stecken Sie die Scharnieroberteile (i) auf die Scharniere und verschrauben diese mit den
Montageschrauben (l) an der Wand. Abb. 23 und Abb. 24.
Schritt 7
Stellen Sie die Justierschrauben so ein, dass sie an der Ober- und an der Unterseite passgenau in
Einstellen der
die Halteposition der Gelenkstützen (m) und (n) einrasten, sich nicht verklemmen und frei
bewegen können. Abb. 25 und Abb. 26
Justierschrauben
Ziehen Sie nun alle Kontermuttern mit Hilfe des beiliegenden Schraubenschlüssels (p) handfest an.
Abb. 27 und Abb. 28
Verwendung
Um die Tür zu öffnen, drücken Sie mit dem Daumen den Clip der Gelenkstütze (n) herunter, heben
des Gitters
die Tür hoch aus den Gelenkstützen heraus und öffnen sie in die gewünschte Richtung.
Stellen Sie beim Verschließen sicher, dass beide Bolzen fest in den Stützschalen sitzen und die
obere Gelenkstütze verriegelt ist.
Überprüfen Sie regelmäßig den festen Halt und die ordnungsgemäße Funktion! Wenn es
nötig ist, die Einstellung gemäß den in der Gebrauchsanleitung aufgeführten Anweisungen
nachbessern!

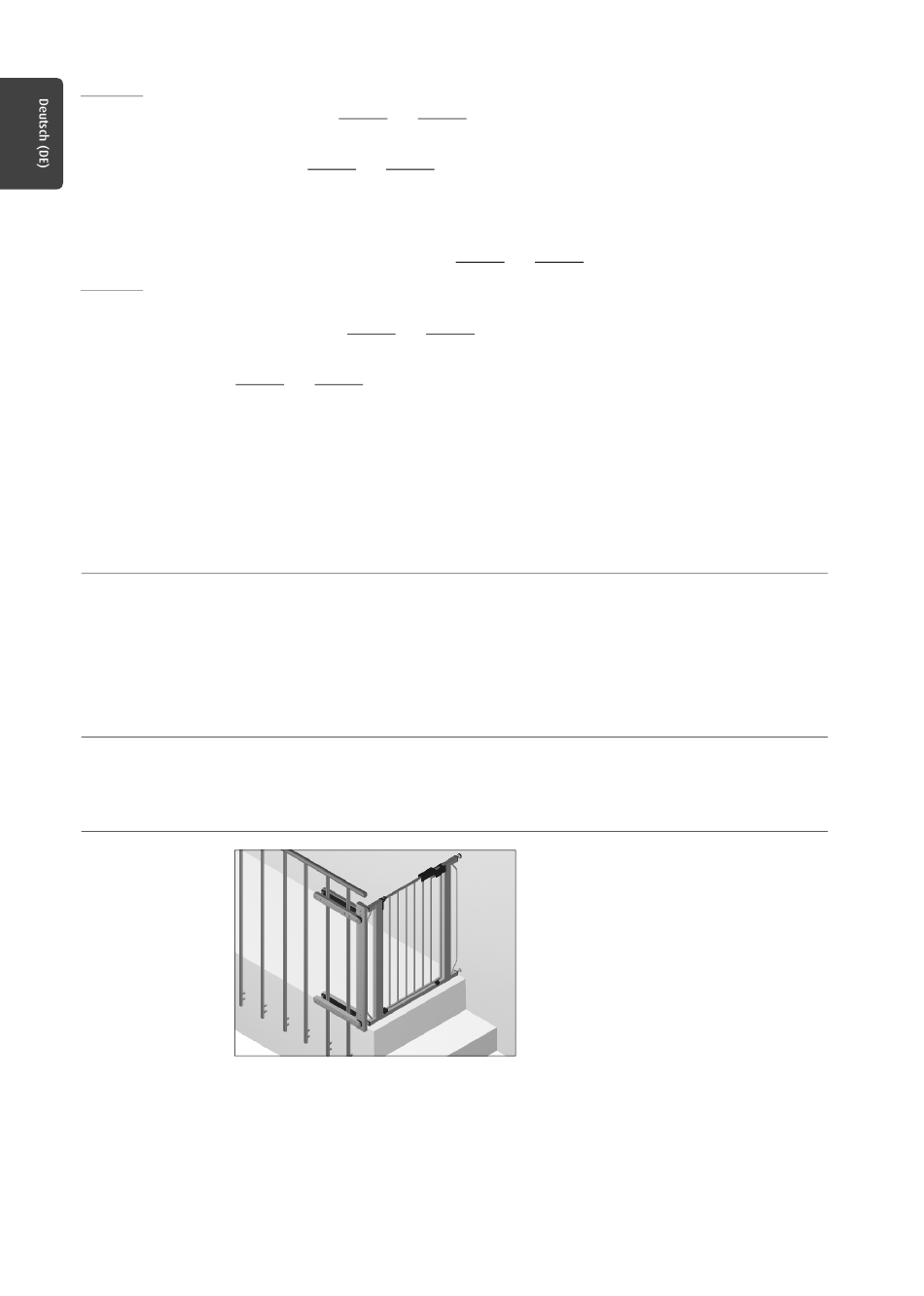

Zubehör
Klemmbrett
Art. Nr. 46906
Information
Passend für alle Klemm- und Schraubgitter.
Es löst fast jedes Befestigungsproblem mit Treppengeländern. Befestigung an runden oder eckigen
Treppengeländer-Streben möglich. Geeignet für Geländer mit einer Stärke von 0 bis 80 mm
Bitte Kaufbeleg, Gebrauchsanleitung und Artikelnummer aufbewahren.
Gewährleistungsansprüche oder Ansprüche aus Garantieversprechen sind ausschließlich mit
dem Händler abzuwickeln.
// optional erhältlich
- 6 -
