4.3.4
Messung von Schleifenstrom
Hinweis: Der Schleifenkalibrator versorgt den Sensor in diesem Modus mit einer
Spannung von 24 V DC.
1.
Verbinden
Messumformer oder Transmitter mit

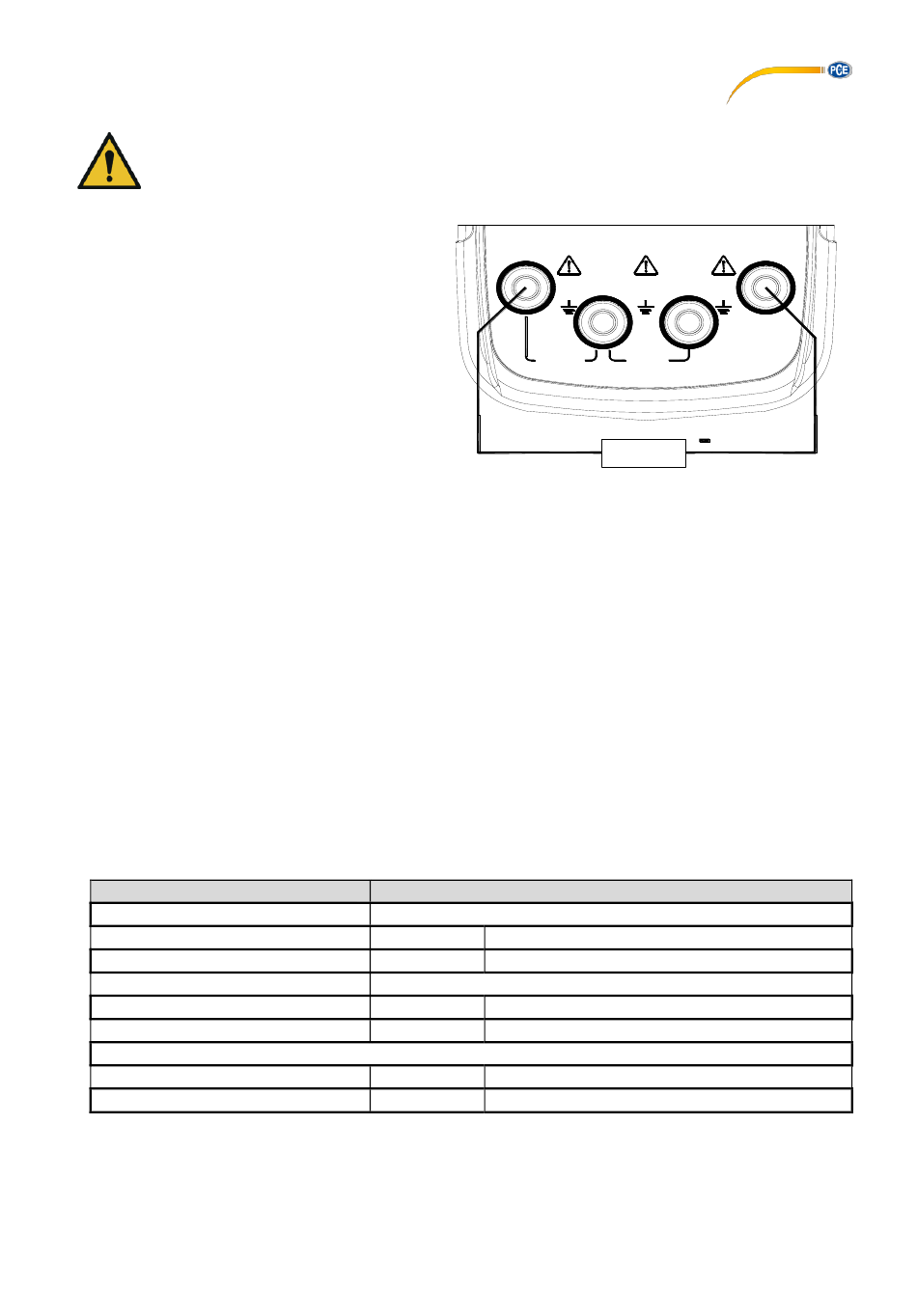

der +LOOP und mA Buchse, wie im
Anschlussbild dargestellt.
2.
Betätigen Sie die OUTPUT Taste,
sodass der Simulator im Display
INPUT anzeigt.
3.
Drücken Sie die mA%V-Taste um
zwischen dem mA-Modus und dem
ma%-Modus umzuschalten.
4.
Das Display zeigt ON und die
Messung beginnt. Die Messrate
beträgt eine Sekunde. OL zeigt an,
wenn der Messbereich unter- bzw.
überschritten wurde.
4.4
Einstellungen
4.4.1
Automatische Abschaltung
Im Standardbetrieb und nach der Auslieferung ist eine automatische Abschaltung von 15 Minuten
eingestellt. Um diese zu deaktivieren, gehen Sie wie folgt vor:
- Schalten Sie das Gerät ab.
- Halten Sie die mA%V-Taste gedrückt und schalten Sie das Gerät ein. Lassen Sie die mA%V-
Taste los, sobald das Gerät den Displaytest durchführt.
- Im Display erscheint dann AP-XX.
- Mit Hilfe der Pfeil-Auf oder –Ab Taste können Sie nun die die automatische Abschaltung
aktivieren (AP-ON) oder deaktivieren (AP-OF).
- Betätigen Sie die 100%/Start-Taste, um die Einstellung zu speichern.
- Schalten Sie das Gerät aus und wieder ein, um zum normalen Betriebsmodus zurückzukehren.
5
Technische Daten
Funktion
Stromsimulation (aktiv)
Bereich
0 ... 22 mA
Stromsimulation (passiv)
Bereich
0 ... 22 mA
Spannungsgeber für Stromschleife
Bereich
24 V DC / 25 mA
Sie
den
Sensor,
(max. Bürde 1 kOhm)
Auflösung
0,001 mA
(max. Bürde 1 kOhm / max. 5 ... 25 V DC)
Auflösung
0,001 mA
Auflösung
© PCE Instruments
INPUT
+LOOP
V
MAX
MAX
30V
+mA-
XMT
+
Transmitter
Genauigkeit
± 0,05 % v. Sw. + 4 µA
Genauigkeit
± 0,05 % v. Sw. + 4 µA
Genauigkeit
± 10 %
9
mA
COM
MAX
30V
30V
