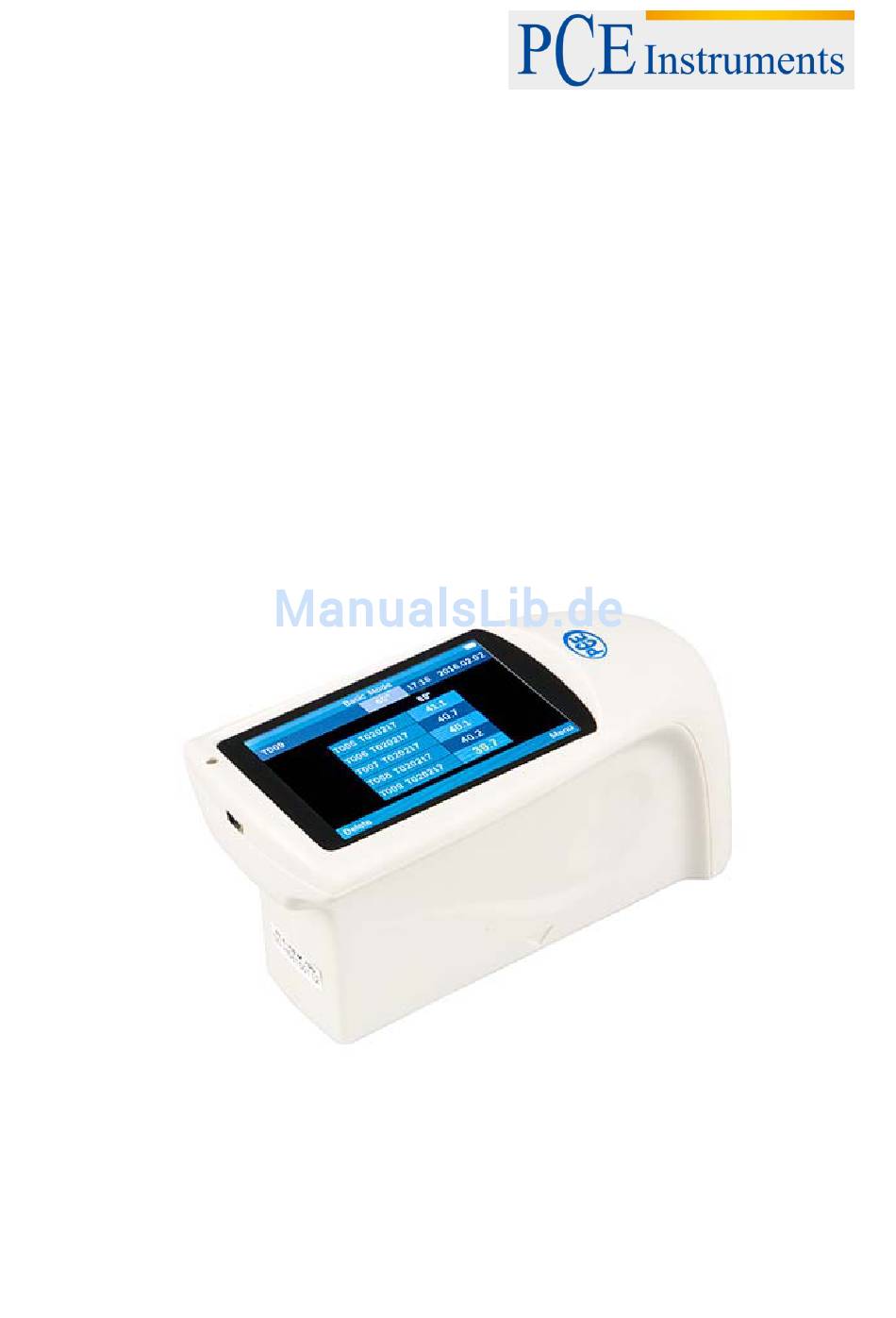

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Bedienungsanleitung Glanzprüfer PCE-IGM 60 Version 1.0 Erstelldatum 17.02.2016 Letzte Änderung 24.02.2016...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG Inhaltsverzeichnis Einleitung ......................... 3 Lieferumfang ..........................3 Sicherheitsinformationen ..................3 Spezifikationen ......................4 Betriebsanleitung ....................5 Funktionsbeschreibung ......................5 Display ............................6 Menu (Menü) ..........................6 ... -
Seite 3: Einleitung
BETRIEBSANLEITUNG Einleitung Vielen Dank, dass Sie sich für den Kauf eines Glanzprüfer PCE-IGM 60 von PCE Instruments entschieden haben. Der Glanzprüfer PCE-IGM 60 ist ein einfaches Messgerät um den Glanz verschiedenster Materialien zu Messen. Dabei wird in einem standardisierten Winkel von 60° das Objekt beleuchtet, ein Sensor gegenüber nimmt dann die Stärke der Reflexion auf und gibt Sie als Glanzpunkte/ Glossunits wieder. -
Seite 4: Spezifikationen
BETRIEBSANLEITUNG Halten Sie den Glanzstandard sauber. Öl, Staub oder Fingerabdrücke auf der Oberfläche verfälschen das Messergebnis deutlich. Zum Reinigen der Optik kann Reinigungsalkohol oder Ethanol verwendet werden. Bei Fragen kontaktieren Sie bitte die PCE Deutschland GmbH. Spezifikationen Messgeometrie 60 °... -
Seite 5: Betriebsanleitung
BETRIEBSANLEITUNG Betriebsanleitung Funktionsbeschreibung LCD Touchscreen: Farbdisplay zum Anzeigen der letzten fünf Glanzmesswerte. Außerdem dient der Bildschirm der Bedienung des Geräts. Ein/ Aus – Messschalter: Ein- und Ausschalten durch 3 Sekunden langes gedrückt halten des Schalters. Messung starten durch tippen des Schalters. Statusleuchte: Die Statusleuchte leuchtet während des einschalte Vorgangs grün. -
Seite 6: Display
BETRIEBSANLEITUNG Display Der Touchdisplay des PCE-IGM 60 sieht wie folgt aus: Die erste Zeile des Displays beinhaltet den momentanen Messmodus. In diesem Fall ist es der „Basic Mode“. Durch ein Antippen gelangt man in das Parametermenü. Die Zeile darunter enthält zu allererst den Namen des Letzten Messwertes, hell unterlegt steht die Messgeometrie. -
Seite 7: Continuous Measure (Kontinuierliche Messung)
Die eingegebene Zahl bestätigt man dann durch das in der unteren linken Ecke befindliche „OK“. Das PCE-IGM 60 benötigt dann die angegebene Anzahl an Messungen. Daraus erstellt es dann den Mittelwert und speichert diesen ab. Unterhalb des Namens für den letzten Messwert erscheint dann, sofern der gewählte Wert größer als eins ist, ein Indikator mit Angabe der durchgeführten Messungen,... -
Seite 8: Calibrate (Kalibrieren)
BETRIEBSANLEITUNG 4.3.7 Calibrate (Kalibrieren) Der Menüpunkt „Calibrate“ dient der Kalibrierung des Gerätes. Er ist in zwei Unterpunkte aufgeteilt. Der erste dient der eigentlichen Kalibrierung, der zweite der Einstellung des Kalibrierstandards. Im ersten Unterpunkt „Calibrate“ müssen Sie lediglich das Gerät auf die Kalibrierfläche, beispielsweise dem Kalibrierstandard in der Schutzkappe stellen. -
Seite 9: Software
BETRIEBSANLEITUNG Software Interface Create a new task Erstellen einer neuen Datei Open an existing task file Eine vorhandene Datei öffnen Save the current task Momentan geöffnete Messung speichern Measure Durchführen einer Messung Manage Standard Einpflegen von Standardwerten Calibrate the instrument Durchführen einer Kalibrierung Manage instrument records Weiterverarbeitung des Gerätespeichers... -
Seite 10: File(Datei)
BETRIEBSANLEITUNG File(Datei) Unter dem Menüpunkt Datei finden sich folgende Auswahlmöglichkeiten: New (Neu) Erstellen einer neuen Datei Open (Öffnen) Öffnen einer bestehenden Datei Save (Speichern) Überschreiben der bestehenden Datei Save as (Speichern unter) Speichern der momentanen Datei unter Angabe des Speicherortes Export Data (Daten exportieren) Datei als .csv Datei exportieren Rename (Umbenennen) -
Seite 11: Report(Bericht)
BETRIEBSANLEITUNG Report(Bericht) Print (Drucke) Drucken aller Messwerte als Bericht Print Selected Records (Markierte Drucken aller markierten Messwerte als Bericht Werte drucken) Print to Word (Übertragen in Word) Übertragen aller Messwerte als Bericht zu Word Print Selected Records to Word Übertragen aller markierten Messwerte als Bericht zu Word (Markierte Werte nach Word Übertragen) Set Report Information...
