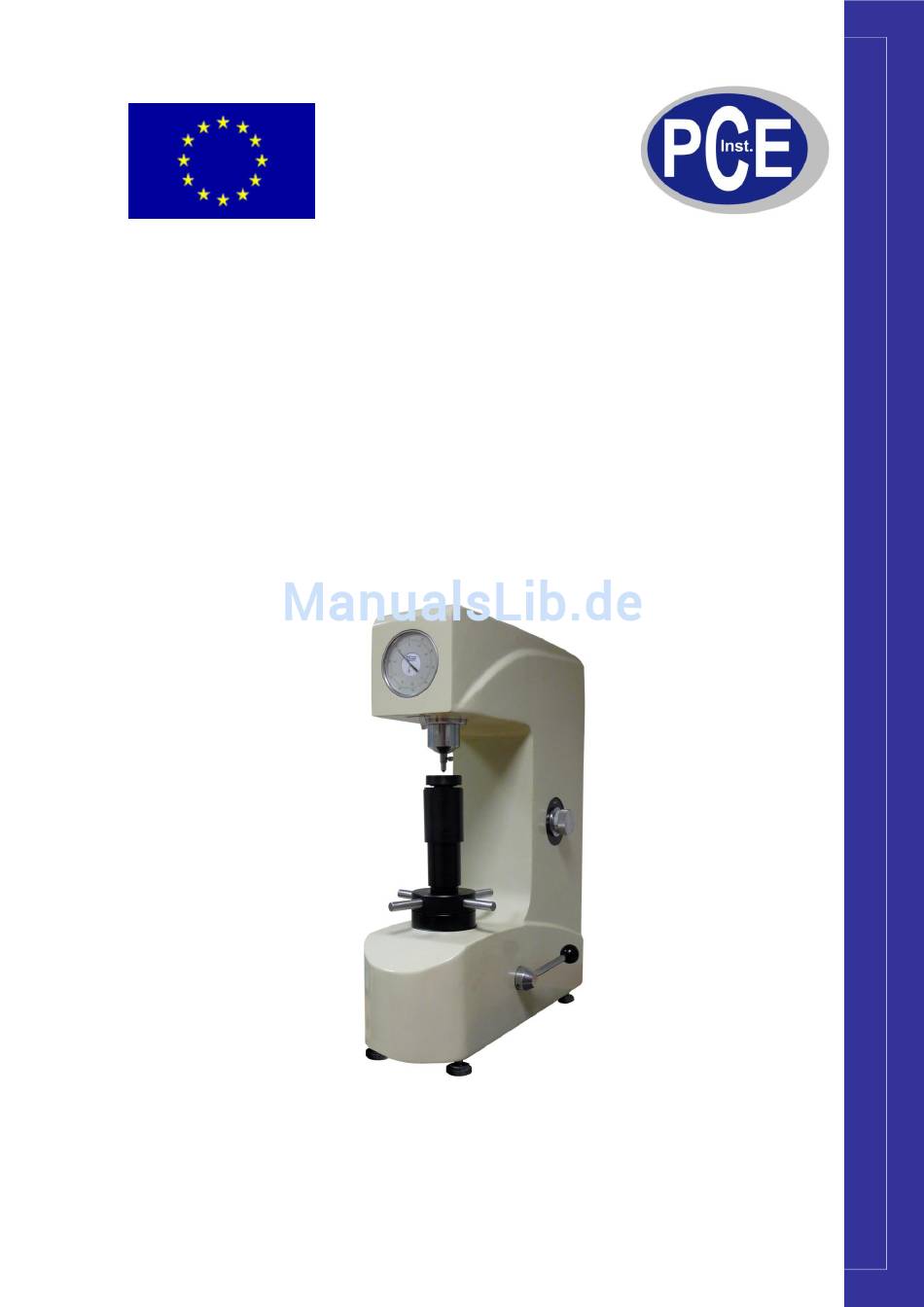

- Seite 1 PCE Deutschland GmbH Im Langel 4 Deutschland D-59872 Meschede Tel: 029 03 976 99-0 Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de Bedienungsanleitung Härteprüfer PCE-HT 500 Version 1.0 07.09.2010...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG _____________________________________________________________________________________________________ www.warensortiment.de Inhaltsverzeichnis Übersicht ............................3 1.1. Anwendungsbereich ........................ 3 1.2. Messbereich ..........................3 Eigenschaften ..........................3 Aufbau und Einstellung ........................4 Die Messung ............................ 5 Messvorbereitung ........................5 Wahl der Testkraft ........................5 Der Härtetest ........................... 6 Anhang A - Das Rockwell Messverfahren und sein Prinzip ..............7 Anhang B - Vorgaben für die minimale Dicke der Testobjekte ............... -
Seite 3: Übersicht
1. Übersicht 1.1. Anwendungsbereich Das PCE-HT 500 misst nach dem bewährten Rockwell-Messverfahren (s. Anhang A). Dieses Instrument kann die Rockwell Härte direkt messen und verfügt über hervorragende Eigenschaften, wie einfache Bedienung, stabile Messwertanzeige und eine einfache Wartung. Folgende Materialien lassen sich mit dem PCE-HT 500 messen: ... -
Seite 4: Aufbau Und Einstellung
BETRIEBSANLEITUNG _____________________________________________________________________________________________________ www.warensortiment.de 3. Aufbau und Einstellung a) Die Aufbauumgebung des Härteprüfgerätes sollte trocken und sauber sein, frei von ätzenden Flüssigkeiten und starken elektromagnetischen Interferenzen. Die Umgebungstemperatur sollte zwischen 10°C und 35°C liegen. Die folgende Zeichnung zeigt die Umrisse des Gerätes: b) Lösen Sie die Befestigungsschrauben am Boden der Palette, die das Gerät vor Schäden während des Transports sichern. -
Seite 5: Die Messung
BETRIEBSANLEITUNG _____________________________________________________________________________________________________ www.warensortiment.de 4. Die Messung 4.1 Messvorbereitung Stellen Sie das Messgerät der zu messenden Proben entsprechend ein. Folgende Tabelle zeigt die Parameter: Testkraft Skalenmarkierung üblicher Skalierung Eindringkörper Skalenbereich Material Beispiele gesamte der Härtemesstelle Bereich Anfangsprüfkraft Prüfkraft Hartmetall, gehärteter Diamantkegel 98,1 588,4 C (schwarz) -
Seite 6: Der Härtetest
BETRIEBSANLEITUNG _____________________________________________________________________________________________________ www.warensortiment.de 4.3 Der Härtetest Legen Sie das Testobjekt auf den Prüfteller und drehen Sie mithilfe des Handrads solange, bis der kleine Zeiger auf der Skala den roten Punkt erreicht. Lösen Sie mithilfe der Verriegelung an der rechten Seite des Gerätes die Gewichte und warten Sie, bis der Messzeiger sich stabilisiert hat (ca. -
Seite 7: Anhang A - Das Rockwell Messverfahren Und Sein Prinzip
BETRIEBSANLEITUNG _____________________________________________________________________________________________________ www.warensortiment.de Anhang A - Das Rockwell Messverfahren und sein Prinzip Das Rockwell Messverfahren misst die Tiefe der Einbuchtung und ermittelt daraus unter bestimmten Konditionen den Wert des Härtegrades. Der genaue Ablauf wird mit dem folgenden Bild erklärt: 1.) Vorkraft aufgeben F0 (bei HRA, HRB, HRC usw.: 10 kgf; bei HRN und HRT: 3 kgf) 2.) Messuhr nullen 3.) Hauptkraft zusätzlich aufgeben F1 (z. -
Seite 8: Anhang B - Vorgaben Für Die Minimale Dicke Der Testobjekte
BETRIEBSANLEITUNG _____________________________________________________________________________________________________ www.warensortiment.de Anhang B - Vorgaben für die minimale Dicke der Testobjekte Die minimale Dicke der Testobjekte hängt von der Härte und der Skalierung des Testobjekts ab. Weitere Informationen zum Verhältnis der minimalen Dicke, der Härte und der Skalierung des Testobjekts entnehmen Sie aus folgender Tabelle: minimale Dicke des... - Seite 9 BETRIEBSANLEITUNG _____________________________________________________________________________________________________ www.warensortiment.de minimale Dicke des Testobjekts (mm)
- Seite 10 BETRIEBSANLEITUNG _____________________________________________________________________________________________________ www.warensortiment.de Bei Fragen kontaktieren Sie bitte die PCE Deutschland GmbH. Eine Übersicht unserer Messtechnik finden Sie hier: http://www.warensortiment.de/messtechnik.htm Eine Übersicht unserer Messgeräte finden Sie hier: http://www.warensortiment.de/messtechnik/messgeraete.htm Eine Übersicht unserer Waagen finden Sie hier: http://www.warensortiment.de/messtechnik/messgeraete/waagen.htm Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück.
