5.10 Anzeige des Batterie-Status nach dem Anschließen
Nach dem Anschließen der Batteriemodule und Einschalten des Master-Batteriemoduls, zeigen
blinkende LED's den Status der einzelnen Batteriemodule an.

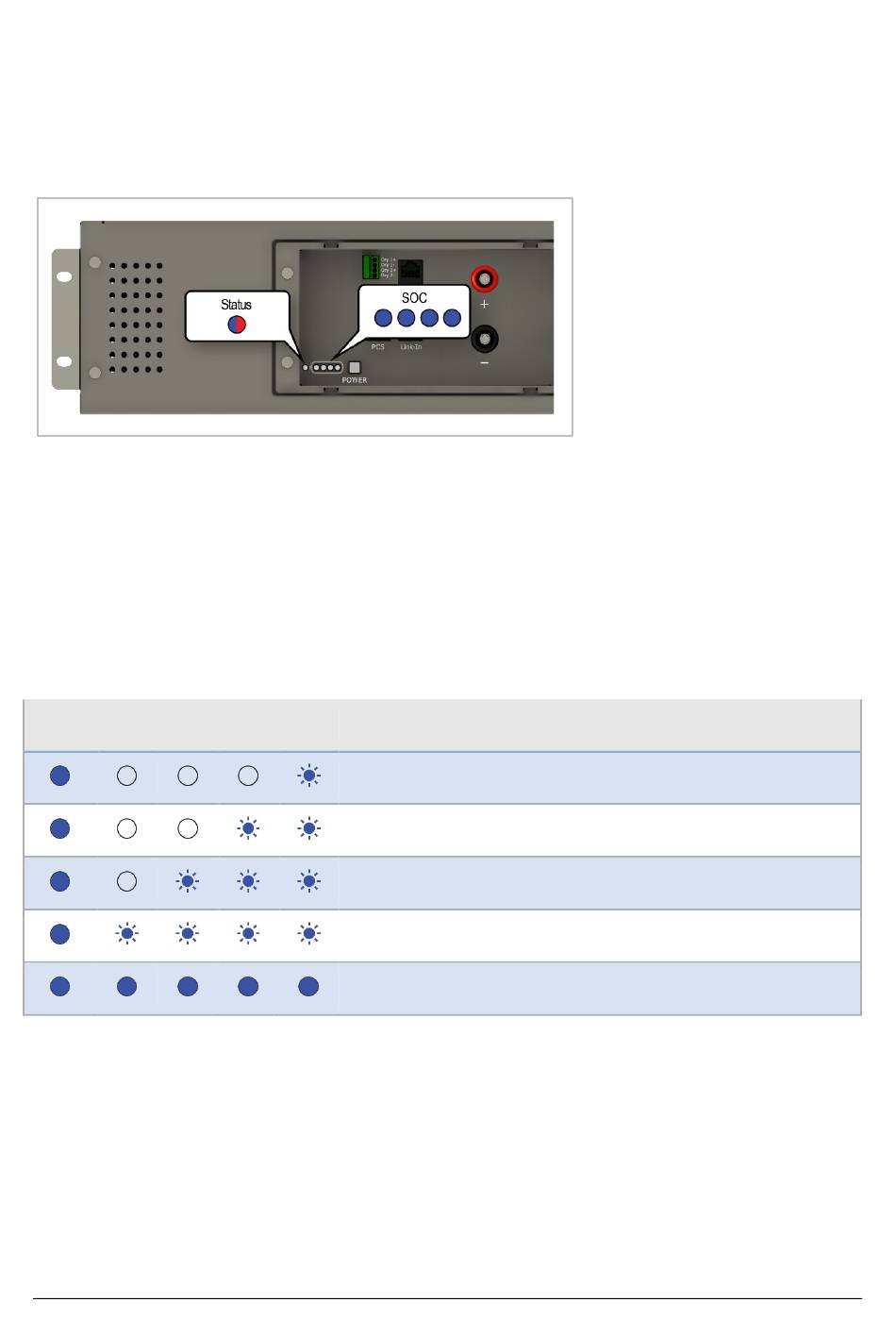

Abb. 24: LED-Leuchten zur Status-Anzeige des Batteriemoduls
LED-Anzeige „SOC":
Die vier LEDs auf der rechten Seite zeigen den Ladestand (SOC) der Batterie von rechts nach
links an: Jede LED entspricht ca. 25 Prozent der gesamten Ladekapazität des Batteriemoduls.
LED-Anzeige „Status":
Die LED auf der linken Seite zeigt den Status der Batterie an.
5.10.1

Batterien werden geladen

Status SOC
DCB-ZAx – Batterie-Installationsanleitung
Bedeutung
SOC: 0 – 25 Prozent | wird geladen
SOC: 25,1 – 50 Prozent | wird geladen
SOC: 50,1 – 75 Prozent | wird geladen
SOC: 75,1 – 99,9 Prozent | wird geladen
SOC: 100 Prozent | vollständig geladen
