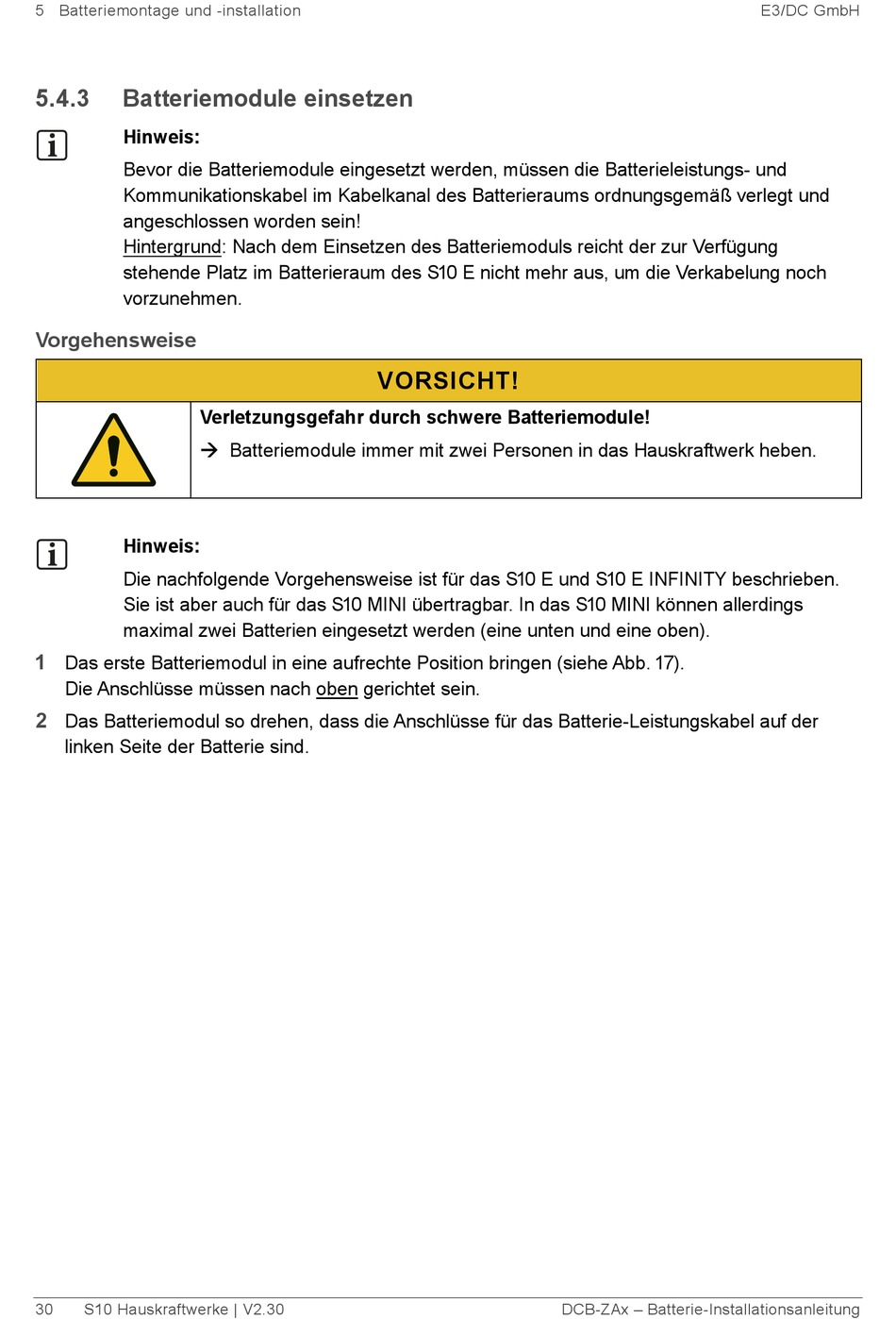

5 Batteriemontage und -installation
5.4.3

Batteriemodule einsetzen

Hinweis:
Bevor die Batteriemodule eingesetzt werden, müssen die Batterieleistungs- und
Kommunikationskabel im Kabelkanal des Batterieraums ordnungsgemäß verlegt und
angeschlossen worden sein!
Hintergrund: Nach dem Einsetzen des Batteriemoduls reicht der zur Verfügung
stehende Platz im Batterieraum des S10 E nicht mehr aus, um die Verkabelung noch
vorzunehmen.
Vorgehensweise
Verletzungsgefahr durch schwere Batteriemodule!
 Batteriemodule immer mit zwei Personen in das Hauskraftwerk heben.
Hinweis:
Die nachfolgende Vorgehensweise ist für das S10 E und S10 E INFINITY beschrieben.
Sie ist aber auch für das S10 MINI übertragbar. In das S10 MINI können allerdings
maximal zwei Batterien eingesetzt werden (eine unten und eine oben).
1
Das erste Batteriemodul in eine aufrechte Position bringen (siehe Abb. 17).
Die Anschlüsse müssen nach oben gerichtet sein.
2
Das Batteriemodul so drehen, dass die Anschlüsse für das Batterie-Leistungskabel auf der
linken Seite der Batterie sind.
