5.3.4 Kommunikationskabel in Batterieanschlussfeld an S10 E |
S10 E Infinity anschließen
Vorgehensweise
1
Das Kommunikationskabel [4] in die Buchse
Seite im Batterieraum stecken.
Hinweis:
Das andere Ende des Kommunikationskabels wird erst später angeschlossen (siehe
Kapitel 5.5 „Kommunikationskabel an Batteriemodule anschließen", Seite 33ff).

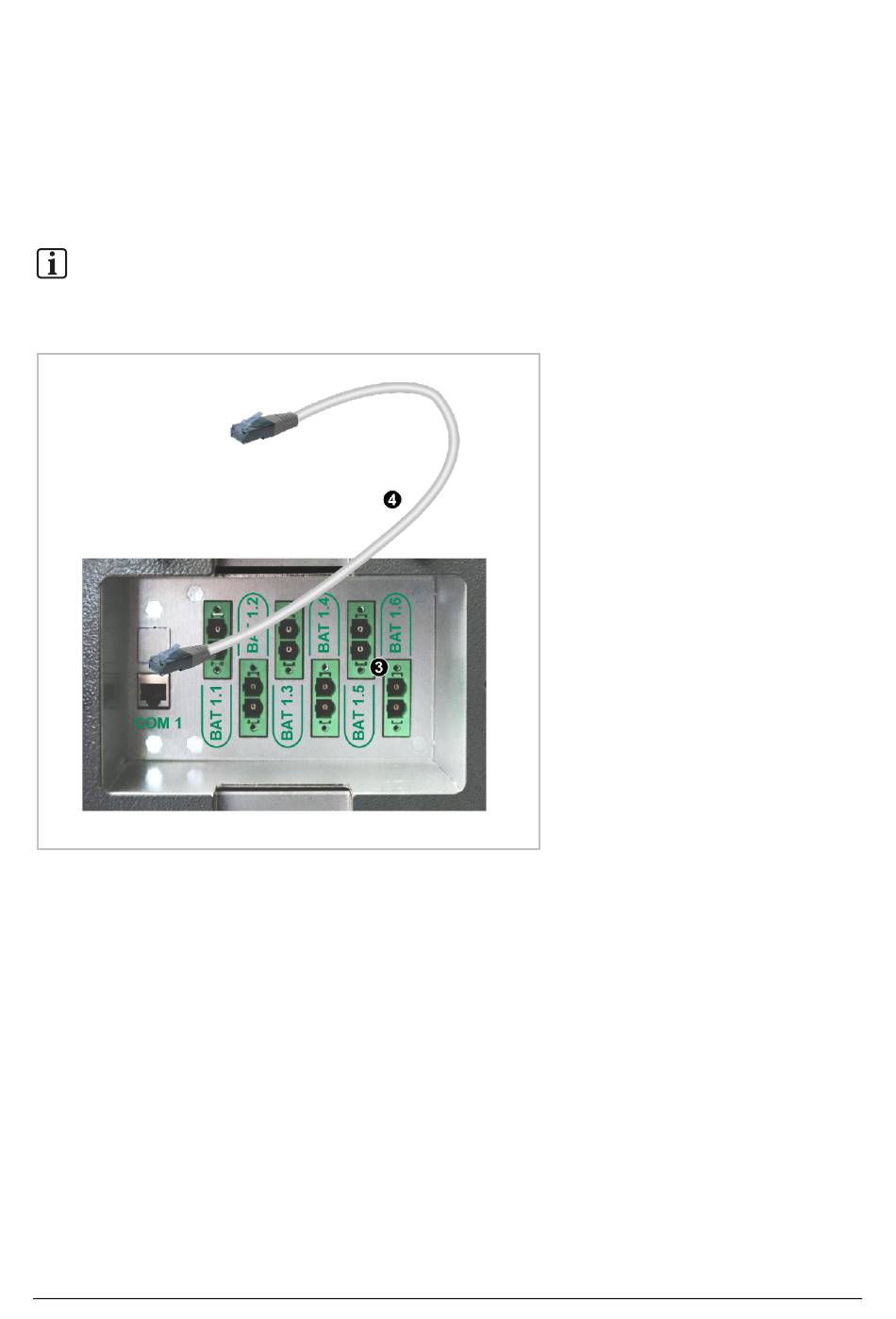

Abb. 12: Kommunikationskabel an S10 E | S10 E INFINITY anschließen
DCB-ZAx – Batterie-Installationsanleitung
5 Batteriemontage und -installation
COM 1
im Batterieanschlussfeld [3] an der linken
S10 Hauskraftwerke | V2.30 27
