5 Batteriemontage und -installation
5.5.2

S10 E | S10 E INFINITY

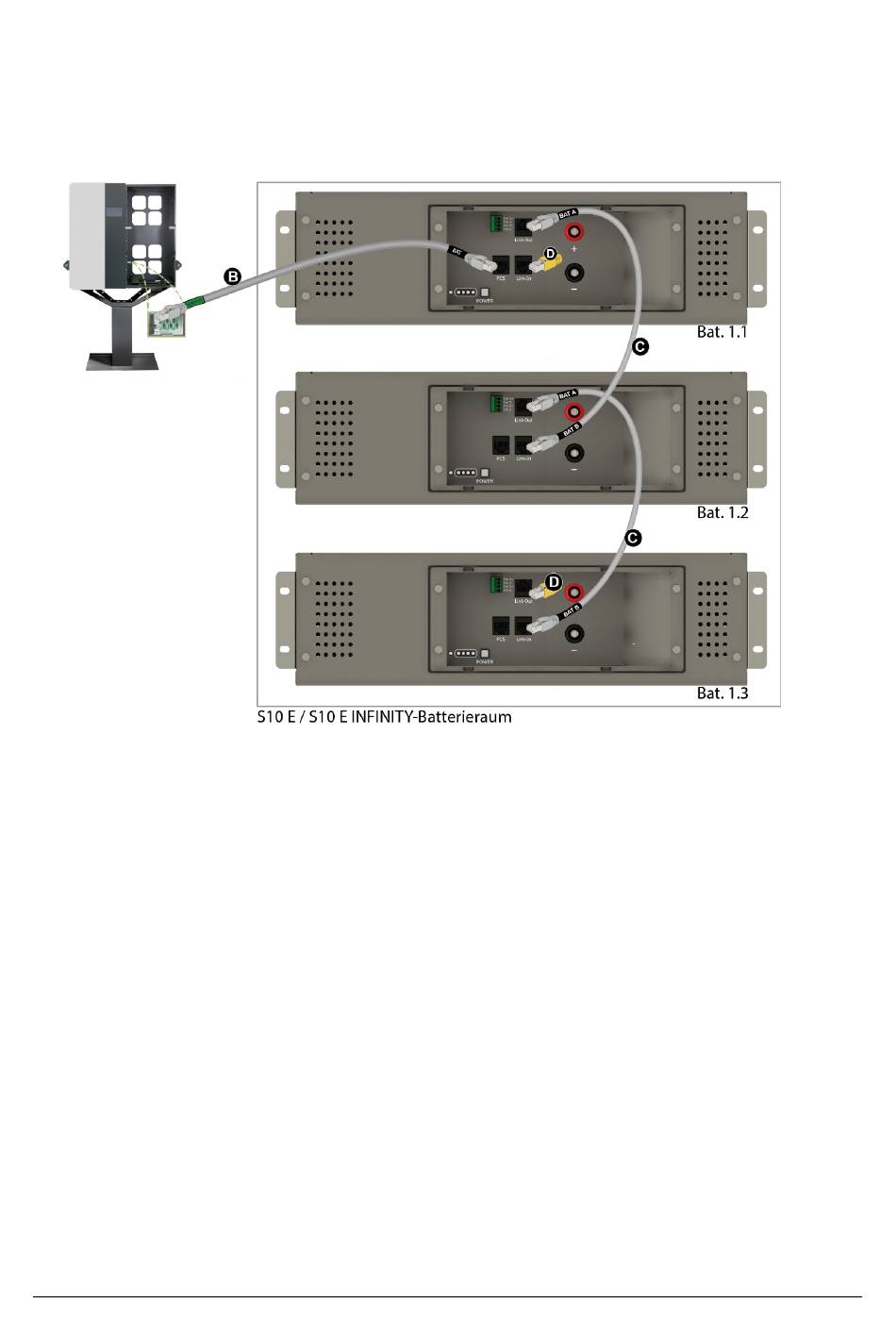

Abb. 19: Kommunikationskabel anschließen
Vorgehensweise
1
Den Stecker des Master-Kommunikationskabels [B] mit der Bezeichnung
PCS-Buchse der Batterie 1.1 stecken.
1
Den Stecker des Master-Kommunikationskabels [B] mit der Bezeichnung
Anschlussfeld des S10 MINI stecken.
2
Den Stecker des ersten Kommunikationskabels [C] mit der Bezeichnung
Out
-Buchse der Batterie 1.1 stecken.
3
Den Stecker des ersten Kommunikationskabels [C] mit der Bezeichnung
Buchse der Batterie 1.2 stecken.
4
Den Stecker des zweiten Kommunikationskabels [C] mit der Bezeichnung
Link-Out
-Buchse der Batterie 1.2 stecken.
5
Den Stecker des zweiten Kommunikationskabels [C] mit der Bezeichnung
In-Buchse der Batterie 1.3 stecken.
6
Den ersten Abschlusswiderstand [D] in die
7
Den zweiten Abschlusswiderstand [D] in die
34 S10 Hauskraftwerke | V2.30
Link-In
-Buchse der Batterie 1.1 stecken.
Link-Out
-Buchse der Batterie 1.3 stecken.
DCB-ZAx – Batterie-Installationsanleitung
E3/DC GmbH
BAT
in die
SYSTEM
in das
BAT A Link-
in die
BAT B
in die Link-In-
BAT A
in die
BAT B
in die Link-
