4 Batteriemodul DCB-ZAx – Details
4 Batteriemodul DCB-ZAx – Details
4.1

Detailansicht

Hinweis:
Im Folgenden werden die Batteriemodule so dargestellt, wie Sie in das
S10 Hauskraftwerk eingesetzt werden:

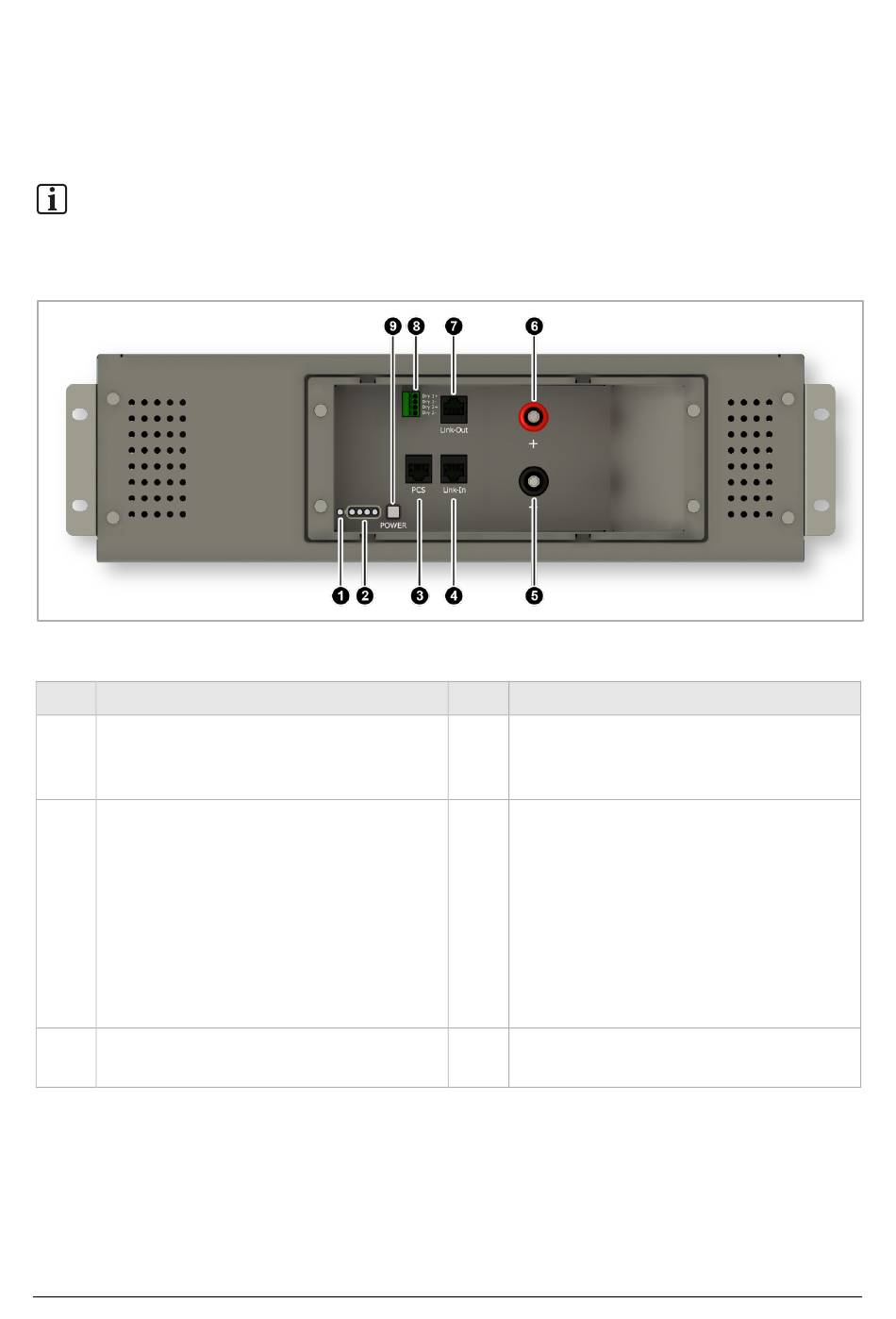

Abb. 1: Batteriemodul DCB-ZAx – Ansicht Frontseite
Pos. Benennung
[1] LED zur Statusanzeige des
Batteriemoduls
[3] PCS: Buchse für Master-
Kommunikationskabel (RJ48)
[5] Minus-Buchse (schwarz): für Batterie-
Leistungskabel (schwarzer Stecker)
14 S10 Hauskraftwerke | V2.30
Pos. Benennung
[2] LEDs zur Anzeige des Füllstands
(SOC) des Batteriemoduls und zur
Statusanzeige
[4] Link-In: RJ48-Buchse IN; Funktionen:
–
am Master-Batteriemodul:
Buchse für ersten
Abschlusswiderstand
–
an allen anderen
Batteriemodulen: Buchse für
Kommunikationskabel der
Batteriemodule untereinander
[6] Plus-Buchse (rot): für Batterie-
Leistungskabel (oranger Stecker)
