5.5 Kommunikationskabel an Batteriemodule anschließen
Hinweis:
Die Kommunikationskabel sind ordnungsgemäß verlegt und im Batterieanschlussfeld/an
der Unterseite angeschlossen worden.
Die Batterie-Leistungskabel sind ordnungsgemäß verlegt und im
Batterieanschlussfeld/an der Unterseite angeschlossen worden.
5.5.1

S10 MINI

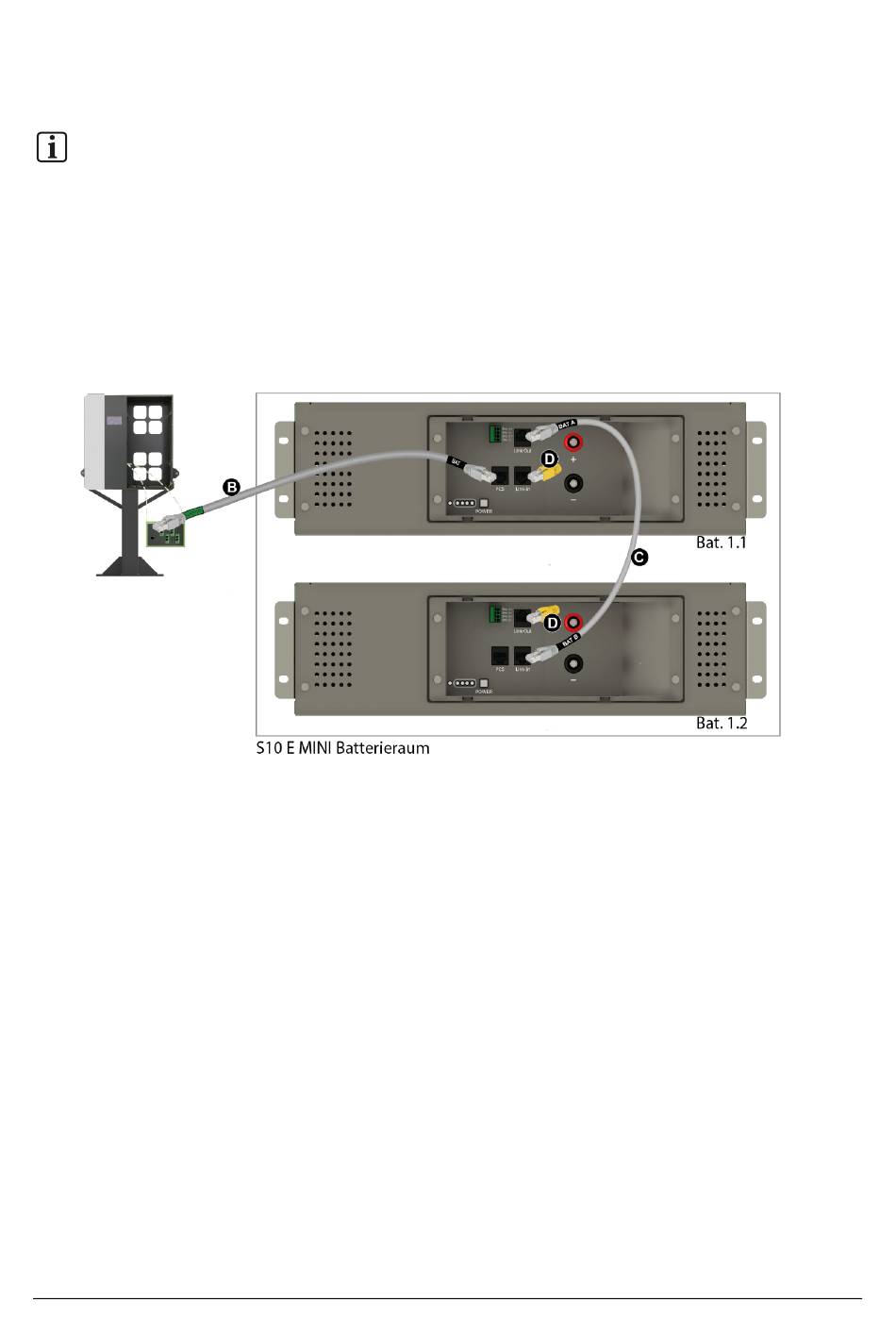

Abb. 18: Kommunikationskabel anschließen
Vorgehensweise
1
Den Stecker des Master-Kommunikationskabels [B] mit der Bezeichnung
PCS-Buchse der Batterie 1.1 stecken.
2
Den Stecker des Master-Kommunikationskabels [B] mit der Bezeichnung
Anschlussfeld des S10 MINI stecken.
3
Den Stecker des Kommunikationskabels [C] mit der Bezeichnung
Buchse der Batterie 1.1 stecken.
4
Den Stecker des Kommunikationskabels [C] mit der Bezeichnung
der Batterie 1.2 stecken.
5
Den ersten Abschlusswiderstand [D] in die
6
Den zweiten Abschlusswiderstand [D] in die
DCB-ZAx – Batterie-Installationsanleitung
Link-In
-Buchse der Batterie 1.1 stecken.
Link-Out
-Buchse der Batterie 1.2 stecken
5 Batteriemontage und -installation
BAT
in die
SYSTEM
in das
BAT A Link-Out
in die
BAT B
in die Link-In-Buchse
S10 Hauskraftwerke | V2.30
-
33
