5.3.2 Batterie-Leistungskabel in Batterieanschlussfeld am S10 E |
S10 E Infinity anschließen
Vorgehensweise
1
Den grünen Batteriestecker [1] des ersten Batterie-Leistungskabels in die Buchse
Batterieanschlussfeld [3] an der linken Seite im Batterieraum stecken.
2
Beide Schrauben am grünen Batteriestecker festziehen.
3
Den orangen und schwarzen Stecker [2] noch nicht in das Batteriemodul einstecken.
4
Vorgang für jedes weitere Batteriemodul wiederholen.

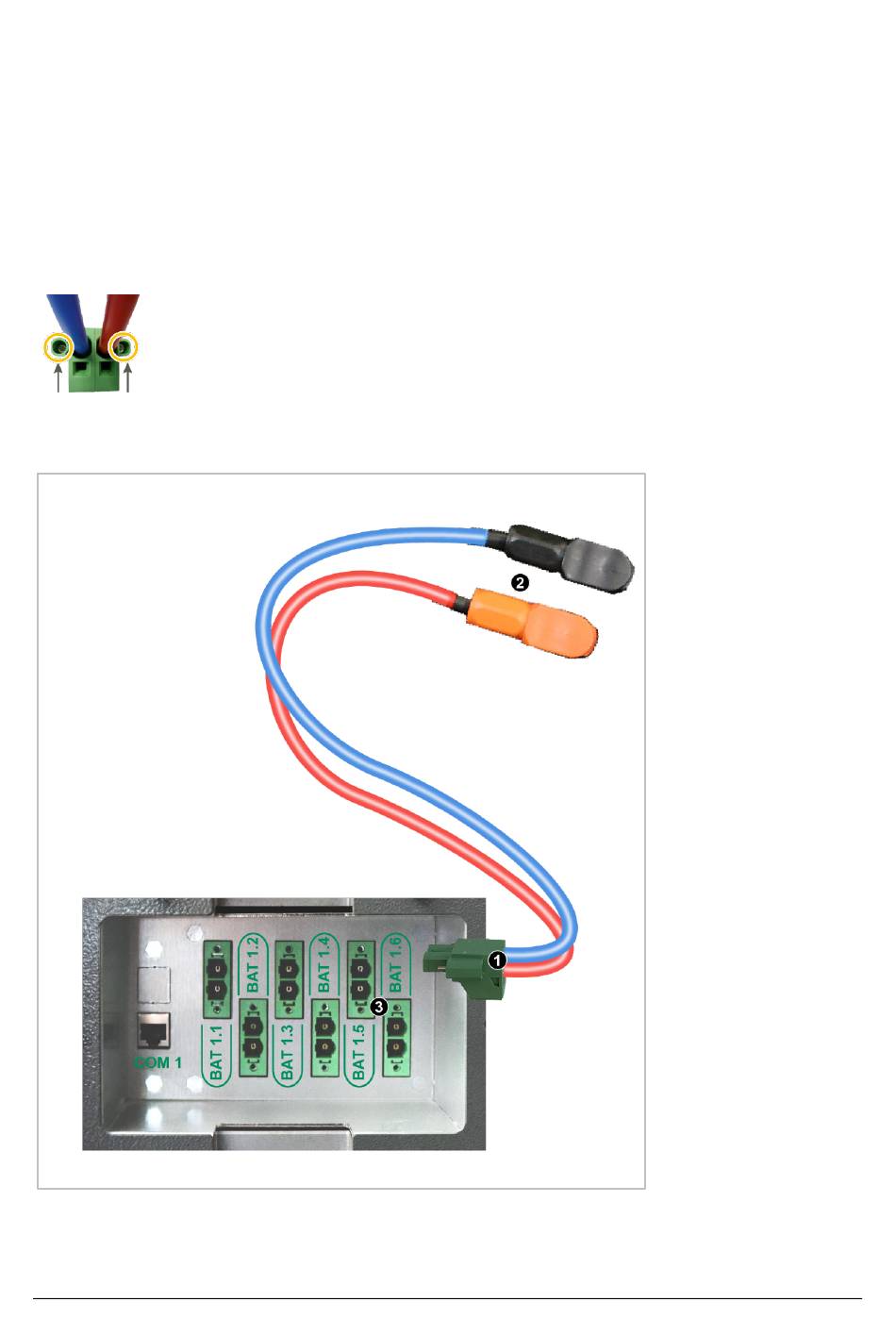

Abb. 10: Batterie-Leistungskabel an S10 E | S10 E Infinity anschließen
